Orthoplan: Feder am Objekthalter am Kreuztisch defekt

[purkinje]

Hallo, ich hatte dich falsch verstanden, du hast ja das "Loch" sogar oben markiert, hast natürlich recht die Nuten sind für die Feder.
Beste Grüße Stefan

[liftboy]

Hallo Martin,

jaja Technik hilft :-)
hab das Bild mal kopiert und vergrößert; und siehe da:
wie du schon vermutet hattest, ein etwas anderer Aufbau.
In der Rundung des Armes befindet sich eine "Mitnahmeraste" in der sich die Feder beim Schließen einhängt. Das macht die Sache einfach. Nimm eine von den Federn die ich Dir geschickt hab, kneif die Enden zurecht, bieg das abgekniffene Ende dahin, wo es hin muss und fertig.

Grüße
Wolfgang

[D.Mon]

Vielen herzliche Dank. Das klingt machbar. Wie gesagt allerdings erst nach meinem Urlaub (Briefkasten wird trotzdem geleert ;-))

Viele Grüße
Martin

[D.Mon]

Hallo nochmal,

die Federn, die ich bekommen jabe, passen leider nicht.

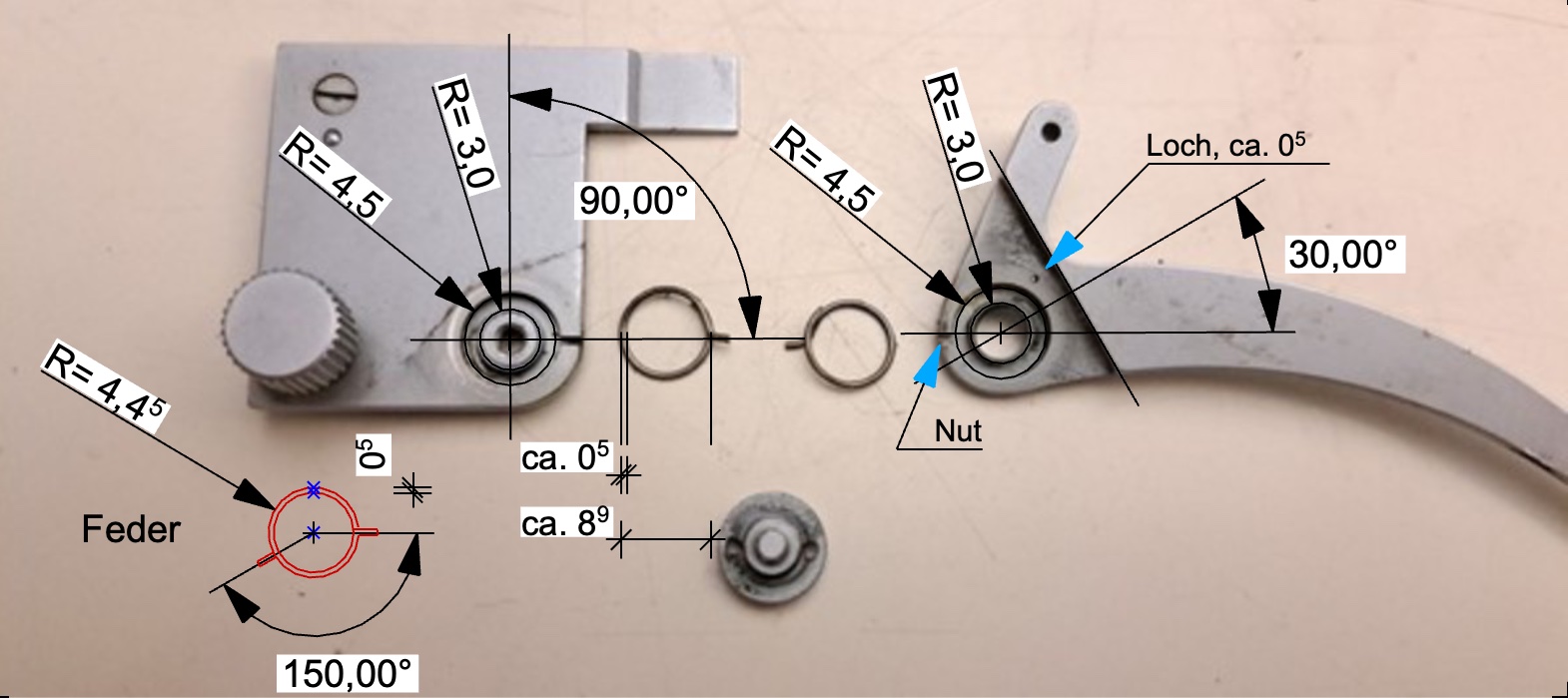

Deshalb stelle ich jetzt noch mal eine etwas ausführlichere Zeichnung ein, in der Hoffnung, dass jemand vielleicht etwas passendes (oder eine Bezugsquelle) für mich hat. R steht für Radius, der Durchmesser der Feder ist knapp 9 mm und die Drahtdicke ca. 0,5 mm.

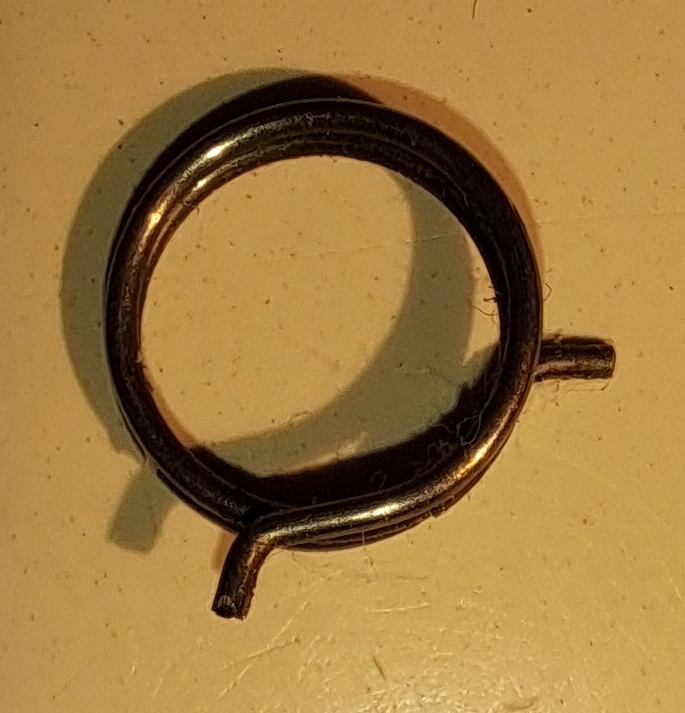

Ich zeige außerdem noch ein Foto der gebrochenen Feder, mit übereinander gelegte Teilen.
Der Öffnungswinkel zwischen den Nutzen scheint knapp über 90° zu sein, aber so ganz präzise kann man das nicht sagen.

Grüße
Martin

[purkinje]

Hallo Martin,
ich hab erst mal abgewartet ob Du nicht schon Erfolg hattest, hattest Du schon eine Feder aus einem älteren Leitz-Objekthalter ausprobiert? Die Federn haben bei den alten einen Außen-∅ von ca 8,7mm. Gib Bescheid ob ich dir so eine ältere Klammer mit funktionierender Feder senden soll. Deine Adresse hab ich ja schon.
Beste Grüße Stefan

[beamish]

Ich würde hier mal nachfragen, ob sowas vorrätig ist:
https://www.sodemann-federn.de/t017-090-093l?gad_source=1&gclid=EAIaIQobChMIoJrPybbThQMVWKWDBx0UcgRKEAQYAyABEgKP9PD_BwE

Grüße
Martin

PS: Das Zauberwort heißt wohl "Drehfeder"...
