Orthoplan: Feder am Objekthalter am Kreuztisch defekt

[D.Mon]

Hallo zusammen,

nach langer Pause (berufliche Überlastung, dann längere Krankheit) steige ich gerade wieder in die Mikroskopie ein und nehme gerade mein Orthoplan in Betrieb.

Am Objekthalter auf dem Kreuztisch ist seit gestern auf einmal keine Federspannung mehr da. Ich habe die Variante, wo der Haltearm als separates Teil in eine Nut am Tisch von links eingeschoben wird. Das Gegenstück mit der Skala wird separat von rechts eingeschoben.
Ich kann gar keine Feder erkennen und vermute, dass die Feder irgendwie weggesprungen ist. Ich hatte das Teil aber vorher nie in der Hand und weiß gar nicht, wo die Feder üblicherweise verbaut ist. Im Internet und den Unterlagen von Leitz habe ich nichts gefunden.

Kann mir jemand helfen, wie das eigentlich aussehen müsste und wie ich das reparieren kann?

Viele Grüße
Martin

Randbemerkungen:
Für mein Orthoplan habe ich zwischenzeitlich ein Spiegelhaus und ein zweites Lampenhaus erworben und damit eine LED Beleuchtung gebastelt.
Aktuell suche ich (noch immer) nach einer Fotoadaption (Ofenrohr und/oder besser), eine Blitzadaption und evtl. Hellfeldobjektive ab 25x.

[Herbert Dietrich]

Hallo Martin,

bist Du sicher, dass da jemals eine Feder verbaut war?
Ich habe so einen Tisch am Ortholux, da sind nur die zwei verschiebbaren Teile ohne Feder.

Vielleicht machst Du mal ein Foto Deines Tisches.

Herzliche Grüße
Herbert

[Dr. Jekyll]

Hallo Martin,

die Feder befindet sich an der "Wurzel" des Klemmarmes. Dort ist eine Schraube mit großem Kopf in der sich zwei kleine Bohrungen befinden. Darunter ist die Feder. Die zwei Bohrungen sind zum Öffnen der Schraube ;-)

[Hugo Halfmann]

Hallo Martin,

bist sicher daß die Feder weg ist? Könnte auch sein, daß der Arm total verharzt ist. Gib doch mal ein paar Tropfen WD 40 drauf: WD 40 erst in ein leeres Glas sprühen und dann mit einer Pipette aufsaugen und auf die von Harald beschriebene Schraube tröpfeln

[D.Mon]

Hallo und Danke für eure Beiträge.

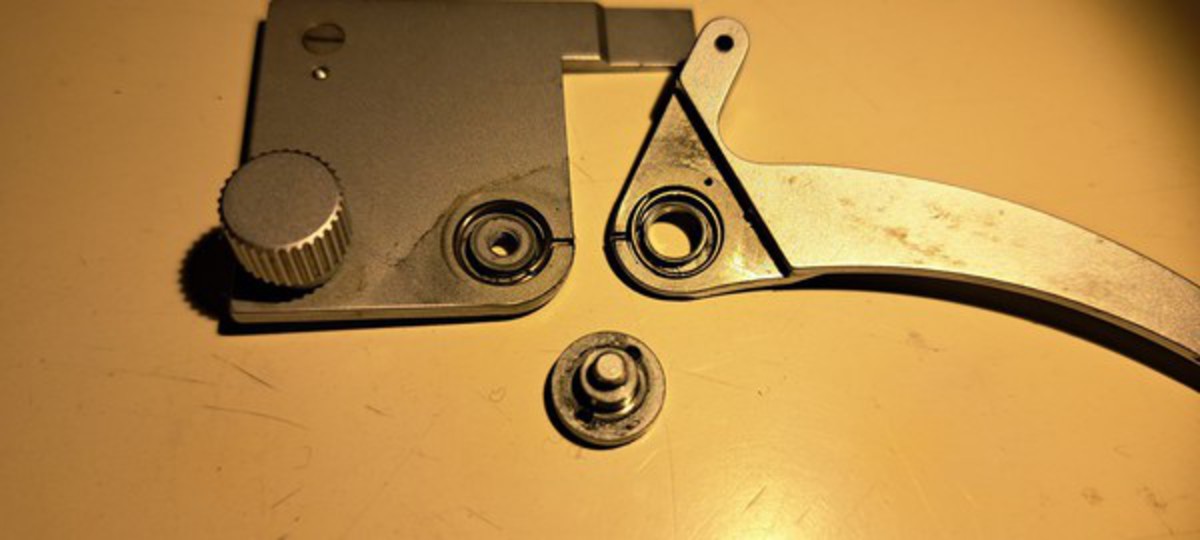

die Feder unter der Schraube habe ich jetzt gefunden.

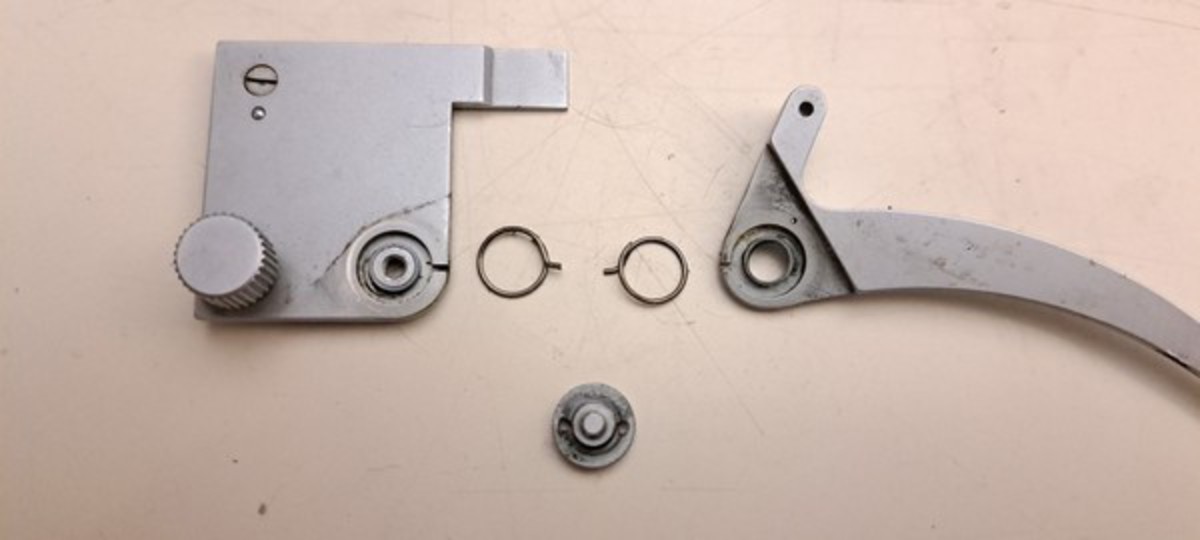

Wie ihr auf den Fotos unten seht, ist sie leider gebrochen.
Ansonsten ist der Arm leichtgängig und anscheinend auch etwas gefettet.

Mir stellt sich jetzt die Frage, wo man so eine Feder herbekommt, wenn überhaupt.
Weiß das vielleicht jemand?

Danke und Gruß
Martin


--

[Wutsdorff Peter]

Guten Abend  Hugo,
WD40 wirkt zunächst gut, dann aber verharzt es!
Nimm sog. Waffenöl   oder  das gute alte "Caramba"
Gegen WD 40 habe ich hier im Forum schon  öfters meine Bedenken  geäußert.
Gruß  Peter Wff

[Dr. Jekyll]

Hallo Peter,
wie auf den Bildern unschwer zu erkennen ist, ist da mit Schmiermittel nichts mehr zu machen


[Wutsdorff Peter]

Guten Abend  Dr. Jekyll,
das war mir als Ingenieur auch klar.
Mein Beitrag richtete sich allg. zum Thema WD40.
Gruß Peter Wff

[Hugo Halfmann]

Hallo Martin,
ich würde mir aus Stahldraht der richtigen Stärke eine Feder biegen, indem ich den Draht um Rundmaterial mit dem passenden Innendurchmesser wickle. Ggfls den Draht mit einem Spiritusbrenner erwärmen. Die Feder muss ja nichts großes leisten.

[liftboy]

Hallo Martin,

gib mal den Durchmesser der Spirale an (nicht den Draht)
vielleicht hab was passendes in der Gruschtelkiste.

Grüße
Wolfgang

[purkinje]

Hallo Martin,
falls sich keine anderweitige Okkasion auftut und Du erst mal keine Lust aufs Biegen einer Drahtfeder hast, kannst Du Dich mit Angabe Deiner Adresse bei mir (meine email) melden, ich habe bestimmt noch einen Vorgänger des Halters von den Laborluxtischen. Meiner Erinnerung nach ist die Feder über die ganzen Modelle seit den 50ern bei Leitz baugleich. Eventuell kannst Du ja bitte den Durchmesser ausmessen.
Beim Ausbau und Einsetzen bitte Schutzbrille tragen, da ja das Federchen etwas gespannt werden muss..
Beste Grüße Stefan

[D.Mon]

Hallo und vielen Dank für eure Tipps und eure Hilfsbereitschaft.

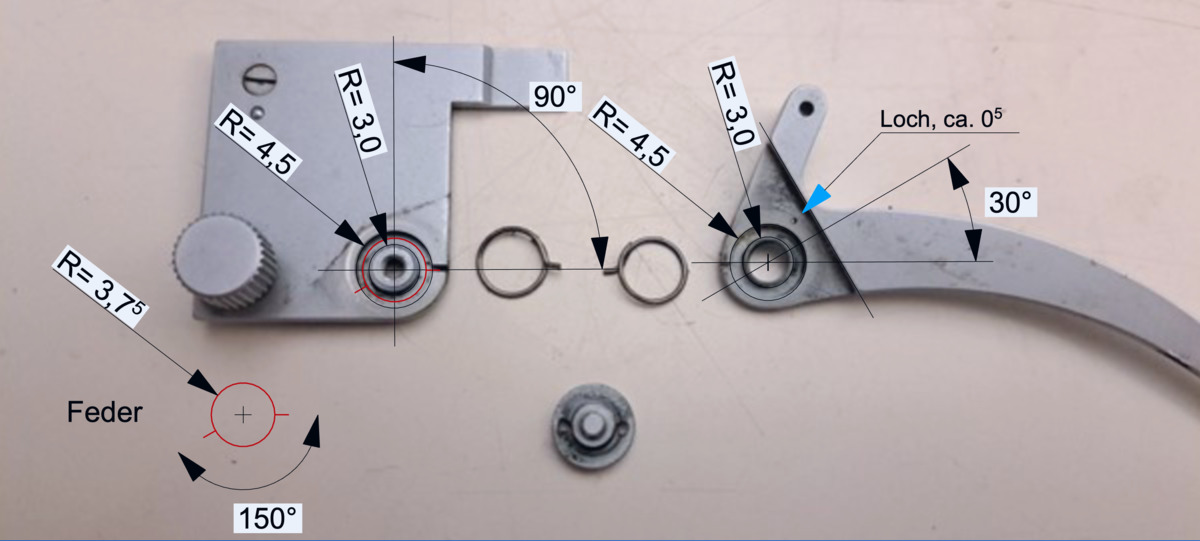

Unten hab ich ein Bild mit den relevanten Maßen eingefügt.
Die 150° bei der Feder sind in eingebautem, vorgespanntem Zustand gedacht, real (entspannt) sind es 90°.
Wenn jemand was passendes findet, würde ich mich sehr freuen, weil es schon ein bisschen nervt, wenn man dreht und der Objektträger nicht mitwandert.

Wer was findet, bitte hier kurz Bescheid geben.
Meine Adresse hab ich jetzt mal an Stefan geschickt, Wolfgang Du hast sie vielleicht noch.
Ansonsten gib kurz Bescheid, falls Du was findest.
Es hat keine Eile, weil ich ab morgen erstmal in Urlaub bin.

Ach ja, das kleine Loch in dem Haltearm ist wahrscheinlich zum Ölen gedacht oder was meint ihr?

Viele Grüße
Martin

[purkinje]

Hallo Martin,
deine Adresse hab ich nun, ich werde die Tage nachsehen ob die Federn passen würden.

Ach ja, das kleine Loch in dem Haltearm ist wahrscheinlich zum Ölen gedacht oder was meint ihr?

Das ist m.E. die Halterung für das abgebrochene Stückchen.
Beste Grüße Stefan

[liftboy]

Hallo erstmal,

die Reparatur an sich ist nicht kompliziert, eben nur fisselige Arbeit. Der Tipp mit der Schutzbrille ist gut und wichtig (Federn können springen wie Känguruhs). Ich helf mir, indem ich alles einfette; dann hüpfen die auch nicht durch die Gegend und man muss sie suchen. Das Fett wird dann hinterher abgeputzt und gut so.Und ja! das kleine Loch ist für das hochstehende Ende der Feder (sonst funktioniert es nicht!).

Grüße
Wolfgang

[D.Mon]

Ich denke nicht, dass das Loch für die Feder ist.
Dafür sind im Arm und im Grundkörper jeweils zwei horizontale Nuten, die ich mit 30° und 90° bemaßt habe.

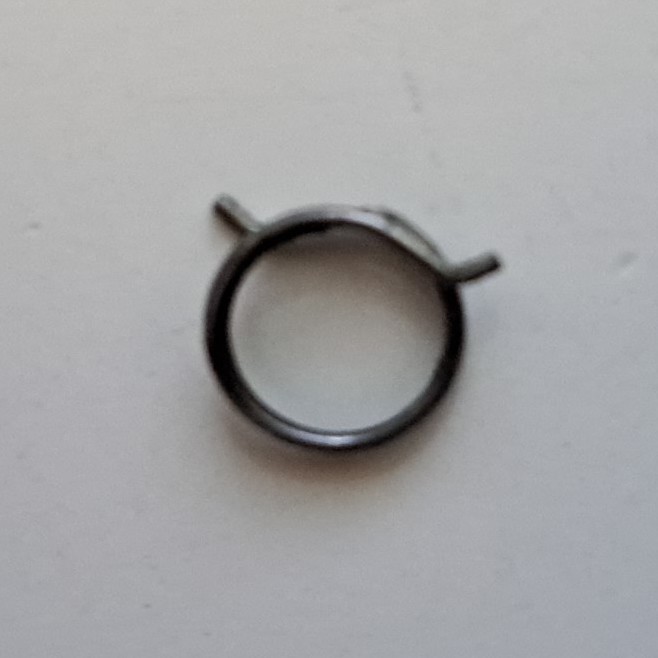

Sieht man auch auf dem Foto der gebrochenen Originalfeder.
Die Teile habe ich übereinander gelegt.



Gruß
Martin
