Zess Standart UPL

Klaus Schloter · Februar 21, 2012, 01:16:36 VORMITTAG

Suche Beschreibung;Bilder;Infomaterial zu Zeiss Standart UPL.Wer kennt dieses Teil überhaupt?

Florian Stellmacher · Februar 21, 2012, 03:26:44 VORMITTAG

Hallo Klaus,

die Gebrauchsanweisung für das Standard UPL gibt es hier für 5 $ als PDF.

Beste Grüße,
Florian

Klaus Schloter · Februar 21, 2012, 11:01:59 VORMITTAG

Hallo Florian,
Danke für das Link.Die Seite löst mein Problem nur partiell:Ich dabe aus einer Grabbelkiste einige Teile,die ich möglicherweise einem Standart UPL zuordnen würde(Revolverkopf mit Spiegelgehäuse,Standartstativ ohne Revolverkopf,Tisch,und Leuchte).
Für mich stellt sich nun die Frage passen die Teile zusammen und ich habe hinterher ,Nach hinzufügen eines Tubus und eines Lampenstativs ein UPL oder wird das eine Bastelbaustelle.
Deshalb würde mich in erster Linie ein Photo der Befestigung des Tisches am Stativ interessieren,und zwar von Unten und von Oben.

Nomarski · Februar 21, 2012, 11:05:46 VORMITTAG

ZitatDeshalb würde mich in erster Linie ein Photo der Befestigung des Tisches am Stativ interessieren,und zwar von Unten und von Oben.

Eins könnte ich auf die Schnelle mal eben bieten:

Viele Grüße
Bernd

wilfried48 · Februar 21, 2012, 11:21:00 VORMITTAG

Hallo,

ich vermute mal, dass es sich bei dem Standard UPL um das alte schwarze Umkehrmikroskop auf der Basis des Standard GFL handelt.
Dann müsste dein gefundener Revolverkopf nicht grau sondern schwarz sein.
Ich kann leider auch nur mit einem link zur Bedienungsanleitung des grauen Nachfolgemodels Invertoskop (siehe auch Bild von Bernd) helfen:

http://www.mikroskop-online.de/Mikroskop%20BDA%20Zeiss%20West%20Scan%20Cabalja/Zeiss%20Invertoskop%20D.pdf

viele Grüsse
Wilfried

P.S.: Falls du die Teile verkaufen willst, stelle doch bitte Bilder hier im Mikromarkt ein, ich wäre interessiert.

Nomarski · Februar 21, 2012, 11:54:10 VORMITTAG

Ja, so ein schwarzes Plankton-Mikroskop hätte ich auch nicht, das hieß aber nicht UPL. Bei ein paar Fotos über die Dachboden- bzw. Kellerfunde könnte man ggf. genauere Angaben dazu machen. PDFs habe ich auch...

Viele Grüße
Bernd

Klaus Schloter · Februar 21, 2012, 13:39:58 NACHMITTAGS

Danke für die Resonanz,
der Revolverkopf ist grau,und ich glaube das Bild von Bernd zeigt das UPL.Ich wäre Bernd für ein Photo von der Unterseite des Tisches dankbar(Befestigung am Stativ?)Muß der Kopf vom Stativ dafür gekürzt werden oder nicht?Wofür ist der "Stutzen" an der Unterseite des Revolver/Spiegelkastens?Auflicht Option?
Gruß Klaus

Nomarski · Februar 21, 2012, 13:50:12 NACHMITTAGS

Hallo,

der Stativhals hat dafür extra eine angefräste Planfläche, an der sich der Tisch befestigen läßt. Ein normales Stativ für Revolverbefestigung läßt sich dafür also nicht verwenden, es sei denn, es kommt unter Wilfried's Juniorfräse.

An dem Stutzen wird bei den Metallmikroskopen das Auflicht eingeleitet. Aber mit Deckel abschrauben ist es noch nicht getan, das Innenleben der Kugel muß auch entsprechend dafür ausgelegt sein mit einem teildurchlässigem Spiegel usw.

Viele Grüße
Bernd

Klaus Schloter · Februar 21, 2012, 15:22:30 NACHMITTAGS

Danke Bernd,jetzt weiß ich weiter!

TPL · Februar 21, 2012, 19:25:53 NACHMITTAGS

Zitat von: wilfried48 in Februar 21, 2012, 11:21:00 VORMITTAGich vermute mal, dass es sich bei dem Standard UPL um das alte schwarze Umkehrmikroskop auf der Basis des Standard GFL handelt.

Hallo zusammen,
es gab zwei, sehr unterschiedliche Typen von schwarzen, umgekehrten STANDARD-Mikroskopen auf Basis des Zeiss-Winkel GF (bzw. später des Carl Zeiss GFL):

das Planktonmikroskop (nach Utermöhl) für DL-Beleuchtung und mit einem Objektführer, dessen beide Triebe mit flexiblen Wellen nach unten verlegt waren und

das Metallmikroskop für AL-Beleuchtung mit einer Kollektoroptik wie bei den aufrechten Mikroskopen und einem Dreh- oder Gleittisch.

Das STANDARD UPL ist der Nachfolger des Planktonmikroskops.

Umgekehrte Grüße,
Thomas

PS: Allein schon aus Gründen der Recherchierbarkeit wäre es ganz hübsch, den Betreff einmal zu korrigieren.

wilfried48 · Februar 21, 2012, 19:53:07 NACHMITTAGS

Zitat von: TPL in Februar 21, 2012, 19:25:53 NACHMITTAGS
Zitat von: wilfried48 in Februar 21, 2012, 11:21:00 VORMITTAGich vermute mal, dass es sich bei dem Standard UPL um das alte schwarze Umkehrmikroskop auf der Basis des Standard GFL handelt.

Das STANDARD UPL ist der Nachfolger des Planktonmikroskops.

Lieber Thomas,

ich kann deinen Ausführungen nun nicht entnehmen ob meine Vermutung, dass es sich um ein schwarzes ungekehrtes GFL handelt richtig ist.
Denn das spätere graue Invertoskop ist auch ein Nachfolger des Planktonmikroskops.

Ist das UPL nun schwarz und hat einen Runden Fuss oder ist es eine andere Bezeichnung für das Invertoskop?

Gruss
Wilfried

Gunther Chmela · Februar 21, 2012, 22:42:51 NACHMITTAGS

Zitat von: TPL in Februar 21, 2012, 19:25:53 NACHMITTAGS
PS: Allein schon aus Gründen der Recherchierbarkeit wäre es ganz hübsch, den Betreff einmal zu korrigieren.

Ich meine auch, daß das ganz gut wäre, denn eine Standarte ist etwas anderes.

G.Ch.

Klaus Schloter · Februar 21, 2012, 23:45:51 NACHMITTAGS

Hallo,
um die Diskussion wieder zum Thema zurückzuführen:
Das Stativ und der der Spiegel/Revolverkopf sind GRAU !
Bei dem Stativ dürfte es sich um ein "ausgewaidetes"(ohne Beleuchtungsrohr und Spiegelkasten) Standart K mit schmalem Rücken,also nicht RA handeln.
-Der Unterschied Invertoskop D-UPL besteht m.E. im Wesentlichen darin,dass das UPL auf de, Stativ mit dem runden Rücken aufbaut und das Invertoskop ein Stativ mir geradem Rücken hat.-
Der Tisch ist ein einfacher Standart-Tisch rechteckig mit aufgesetztem Objektführer.
Der Spiegel/Revolver Block(grau) könnte vom UPL oder stammen.
Hier hat offenbar auch der Vorbesitzer versucht eine UPL Reproduktion herzustellen.
So wie ich die Dinge jetzt sehe, bleibt mir nichts Anderes übrig ,als das Stativ wie von Bernd empfohlen, abfräsen zu lassen um den Tisch nebst Lampenbaum zu montieren.
Das Ergebnis sähe dann je nach dem welche Originalteile sich noch auftreiben ließen dem UPL ähnlich.
Wobei Angesichts der Verwendung des nicht originalen Stativ sich jeglicher stilistischer Purismus mir übertrieben erscheint:Ein aus Fremdteilen rekonstruiertes UPL ist und bleibt nunmal eine Reproduktion!
Zum Tümpeln ,und das ist wohl das Wichtigste, wird es dann sicher reichen!

Nomarski · Februar 22, 2012, 00:10:23 VORMITTAG

Hallo,

ZitatSo wie ich die Dinge jetzt sehe, bleibt mir nichts Anderes übrig ,als das Stativ wie von Bernd empfohlen, abfräsen zu lassen um den Tisch nebst Lampenbaum zu montieren.
Das Ergebnis sähe dann je nach dem welche Originalteile sich noch auftreiben ließen dem UPL ähnlich.
Wobei Angesichts der Verwendung des nicht originalen Stativ sich jeglicher stilistischer Purismus mir übertrieben erscheint:Ein aus Fremdteilen rekonstruiertes UPL ist und bleibt nunmal eine Reproduktion!
Zum Tümpeln ,und das ist wohl das Wichtigste, wird es dann sicher reichen!

Ist denn der Lampenbaum mit Kondensorträger denn auch noch da oder muß der noch gebastelt werden? Desweiteren wäre es schlechtm wenn ausgerechnet dort, wo die Gewindebohrungen für die Tischbefestigung sein müssen sich Hohlräume vom Schleuderguß offenbaren..

Dabei könnte man den Spiegel/Revolverblock auch so schön an ein Standard WL anklemmen und am Revolverkopf einen Kammerträger mit Beleuchtung anbauen...

Viele Grüße
Bernd

wilfried48 · Februar 22, 2012, 00:15:15 VORMITTAG

Hallo,

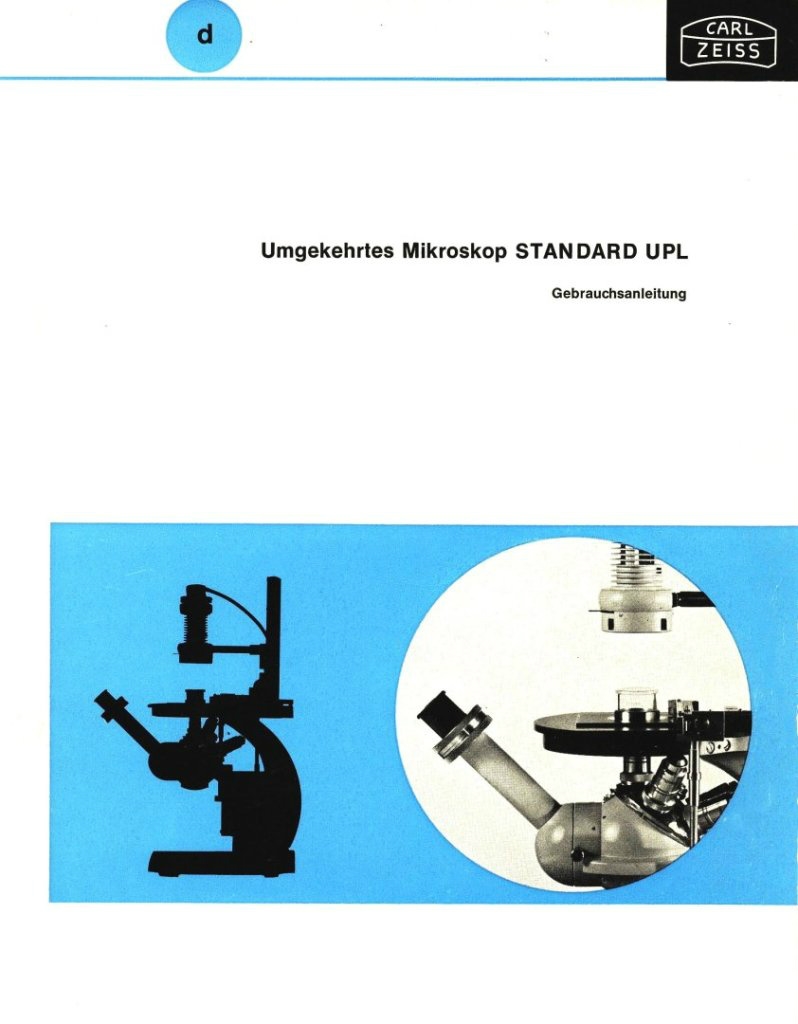

ich habe im web ein Foto vom Titelblatt der Bedienungsanleitung gefunden auf dem das Gerät abgebildet ist.

Es scheint sich tatsächlich um das Gerät zu handeln das auch Bernd oben abgebildet hat.
Also grau und auf der Basis vom Standard RA und ein Vorläufer vom Invertoskop D.

viele Grüsse
Wilfried

P.S. Bernd, das in deinem Foto abgebildete Gerät hat einen falschen Binotubus. Hast du da schon mal durchgeschaut ?
Wenn schon Knicktubus dann gehört doch der vom Photomikroskop oder Universal dran und nicht der vom normalen Standard.
