Okulare für Orthoplan

[Klaus Herrmann]

Lieber Jürgen,

sieht man da zufälligerweise links bei ca. 21:00 Uhr eine kleine Delamination ?

könnte auch ein harmloser "Fettfleck" sein, der leicht abzuwischen geht. Ich habe schon viel KPLs von CZ mit Delamination gesehen aber noch kein Periplan.

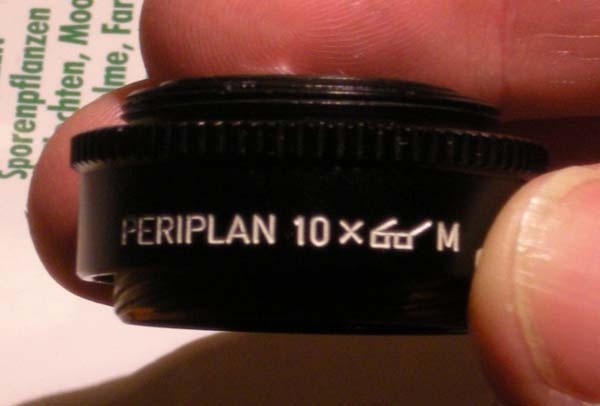

Aber sehr deutlich sieht man, dass zwischen der 5 und dem x der selbe Abstand ist, wie zwischen dem x und dem M. Wenn man schon auf Präzission Wert legt!

[TPL]

Präzission

...worauf, bitte ?

Erheiterte Grüße,
Thomas

[Ferry]

Hallo Robert,

Ich habe auf meinem Orthoplan zwei Periplan 10X Okulare (23mm). Vor einige Monaten habe ich sie -zum Vergleich- getauscht mit zwei Olympus WF10X Okulare. Diese sind wirklich hervorragend und noch immer am Orthoplan!

Herzliche Grüße,

Ferry

[-JS-]

Lieber Thomas,

...worauf, bitte  ?

vielleicht zisseliert der Klaus ja auch nur präzise  ?
Zwinker-Gruß
Joachim

[Peter V.]

Hallo,

also, ich verstehe ja ohnehin nicht, wieso dem Lothar hier überhaupt Glauben geschenkt wird. Betrüger, übler!!! Ich habe das Bild mal mit einer Fälschungserkennungsssoftware bearbeitet, und...? Siehe da!





Herzliche Grüße
Peter

[Lothar Gutjahr]

Schau einer an, der Peter schummelt. Man sieht doch sofort, dass er sein 10.er drüber kopiert hat. da fehlt der Dreck den ich erst heute Morgen weggewischt habe (fettsimulierte Delamination) und ausserdem habe ich TT-Diffusoren über den Jansjö.


Aber man sieht schon: Irgendwie wird Robert geholfen werden.

Gruß Lothar

[Klaus Herrmann]

präzise

Ecksackt Joachim, du haßt es erfaßt!

[Robert Götz]

@Ferry

Ich habe auf meinem Orthoplan zwei Periplan 10X Okulare (23mm).

Mein Tubus hat aber Steckplätze für 30mm.

@Peter:

Eine technische Merkwürdigkeit: Wenn ich das von Dir veränderte Bild auf dem Handy (Nokia, Symbian-OS) betrachte, dann sehe ich es so, wie Lothar es eingestellt hat, also mit der Schrift. Wie kann das sein?

@alle:

Habe inzwischen bei ebay recht günstig zwei Okulare ersteigert und warte jetzt darauf.

Die Informationen hier haben mir jedenfalls sehr geholfen.

Gruß
Robert

[Jürg Braun]

Guten Abend Klaus

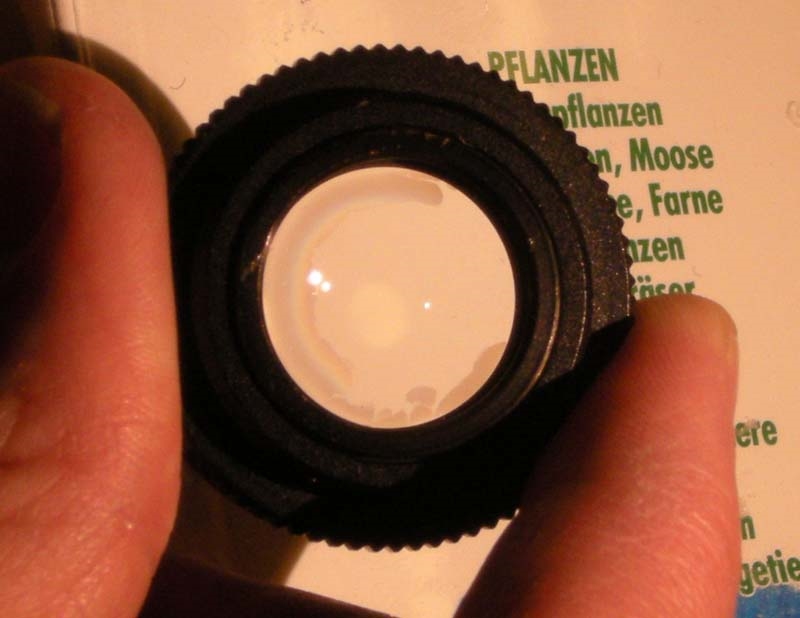

Auch Periplane können Delaminieren.





Gruss

Jürg

[Klaus Herrmann]

Hallo Jürg,

Auch Periplane können Delaminieren.

hast du ein Glück - so ein seltener Fund!

Aber im Ernst: sehe ich das richtig, dass etwa auf 10:00 eine Beschädigung der Linse ist? Als hätte das Okular da einen Schlag bekommen?

[JB]

Zeitgenössische Okuare mit 30 mm Einsteckdurchmesser gibt es nicht, das Orthoplan war das erste Großfeldmikrokop mit diesem Maß.

Hallo Florian,

Leicht OT, aber das Orthoplan war nicht das erste Großfeldmikrokop mit 30 mm Okularen

Von Zeiss gab es schon 30 Jahre zuvor das Okular "11 36 15" Okular 6x mit Sehfeldzahl 28 mm fuer Tubus 30 mm. Seite 14: http://www.science-info.net/docs/zeiss/Zeiss-Water-Imersion-Objetviives.pdf

Das Mikroskop, das zu diesen Okularen passt (moeglicherweise nur ein Monotubus?), kenne ich aber nicht.

Weihnachtliche Gruesse, Jon

[Florian Stellmacher]

Hallo Jon,

danke! Da habe ich gleich einmal nachgeguckt, und im Katalog "Zeiss Mikroskope" von 1939 (dt. Ausgabe) wird das Rätsel auf S. 77 gelöst: Abb. 48 zeigt den für Stereomikroskope nach Greenough gebauten Doppeltubus X, für den diese Okulare gedacht sind.

Einen 30 mm-Tubus für normale Lichtmikroskope von Zeiss kenne ich bis Einführung der Axio-Reihe nicht. Aber ich werde den Katalog noch einmal aufmerksam durchblättern.

Ebenso Weihnachtsgrüße,
Florian

[JB]

Hallo Florian,

Laut englischem Katalog waren die Okulare fuer ein Mikrotar-Objektiv gedacht (Mikrotar 7fach; 20 mm; RMS). Ich vermute, dass mit Mikrotaren stereomikroskopische Beobachtung nicht moeglich ist ...

Beste Gruesse, Jon

[TPL]

(...) Einen 30 mm-Tubus für normale Lichtmikroskope von Zeiss kenne ich bis Einführung der Axio-Reihe nicht. (...)

Lieber Florian,

ebenso OT und wegen der geringen Verbreitung wohl eher eine Erbsenzählerei:
Es gab von Zeiss-Winkel (ab 1957 mit Carl Zeiss-Emblem) das kleine "Auflichtmikroskop", zu dem standardmäßig ein 30 mm-Monotubus für "Weitfeld-Okulare" gehörte. Dieser Okulartyp ist auch in Michels "großem Buch" beschrieben und, wie ich mich zu erinnern meine, auch abgebildet.

Vorweihnachtliche Grüße
Thomas

[Florian Stellmacher]

Hallo Jon,

ich bleibe dran und melde mich wieder!

Viele Grüße,
Florian
