Hallo Forum,

wenn man es schafft, das Scheiben-Sandwich von einem defekten Monitor zu trennen, hat man zwei Spezalgläser und eine Pol-Folie. Auf der einen Scheibe befindet sich eine gedruckte Schaltung:

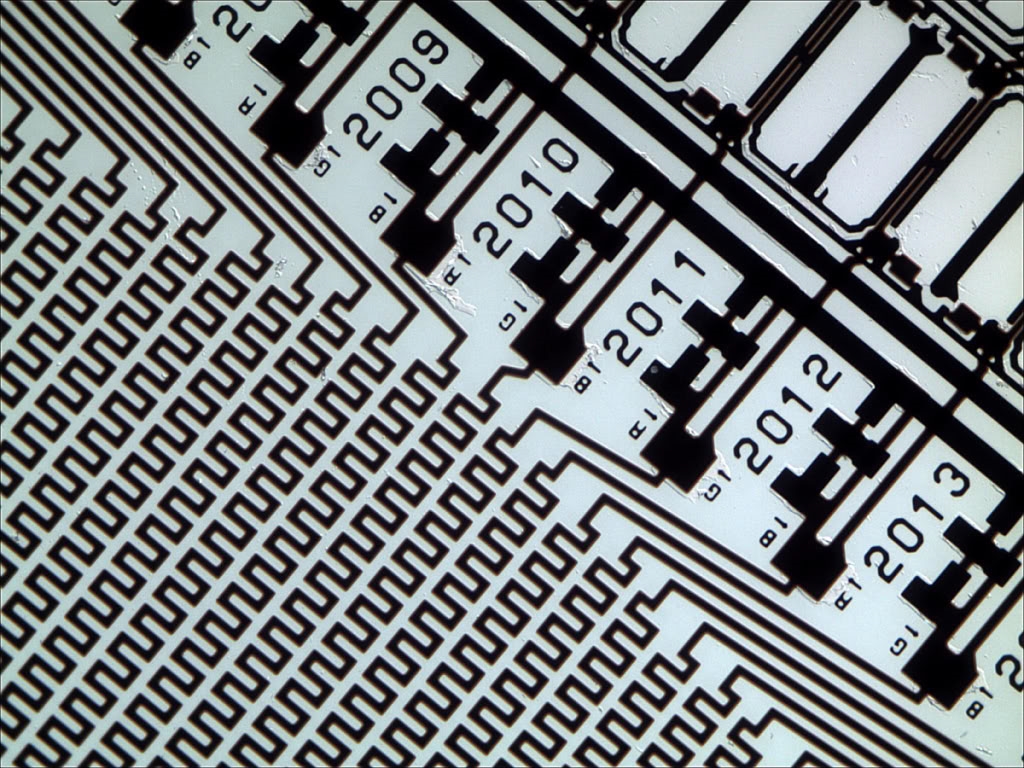

Ein Kalender...

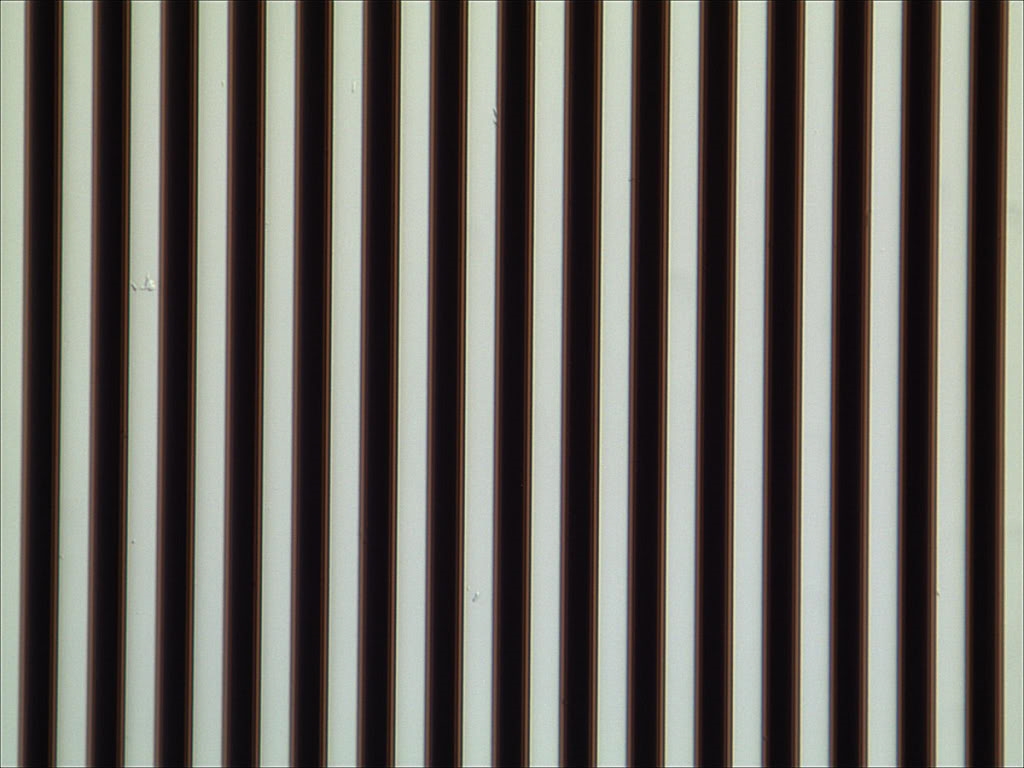

Leiterbahnen im Abstand von etwa 40µm


Muschelbruch am Glasrand, gestackt.

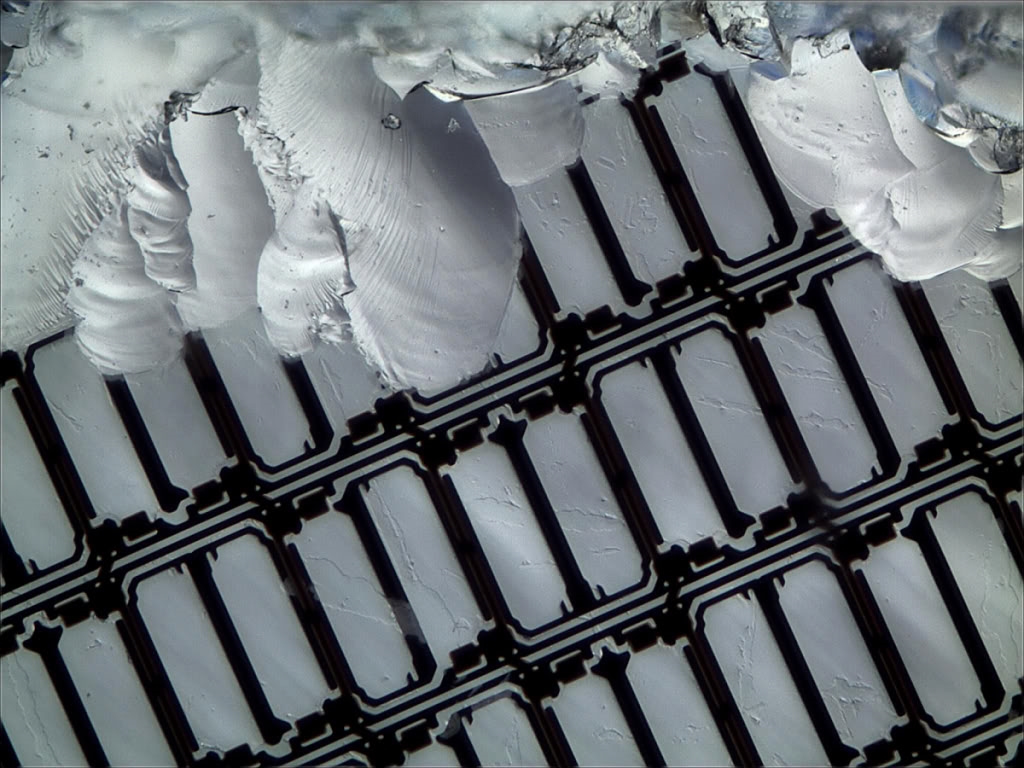

Das größte Problem bei der Scheibentrennung ist das Auflösen des Klebstoffes.

Viele Grüße
Bernd

[Peter V.]

Lieber Bernd,

verrätst Du uns, wie Du die Trennung vollzogen hast? Wie geht man da überhauot vor? Ich habe bisher einen TFT weder er- noch zerlegt.

Herzliche Grüße
Peter

[Nomarski]

Lieber Bernd,

verrätst Du uns, wie Du die Trennung vollzogen hast? Wie geht man da überhauot vor? Ich habe bisher einen TFT wedeer er- noch zerlegt.

Herzliche Grüße
Peter

Lieber Peter,

wenn da jemand eine wirkungsvolle Methode wüßte, wäre das sehr hilfreich. Der Klebstoff ist von der Art, wie man ihn von manchen Etiketten kennt: praktisch nicht runterzubekommen ohne großen Aufwändung durch Schruppen.
Zunächst muß man versuchen, die Folie von der Scheibe ganz langsam abzuziehen, wie bei den Etiketten, aber leider verbleibt der Klebstoff als Schicht teilweise auf der Folie und auf dem Glas. Lösungsversuche mit Alkohol (Iso-Propanol) brachten auch durch langes Einweichen in der Petrischale wenig Erfolg. So muß ich mich vorerst mit den klebstoffreien Zonen begnügen, aber immerhin..

Viele Grüße
Bernd

[Herne]

Hallo Bernd,
schon mal mit Benzin probiert?
Die Etiketten bekomme ich damit nämlich prima ab.

m.f.G.
Herbert

[Nomarski]

Hallo Herbert,

klar habe ich es auch mit Benzin probiert, leider löst es in dem Fall noch schlechter als Alkohol.

Viele Grüße
Bernd

[Lothar Gutjahr]

Lieber Bernd,

Ich weiß nicht was der Grund ist so gute Kleber zu verwenden. Ich erinnere mich aber, daß Anfang der 80.er Jahre die Firma Siemens den aufkommenden Bedarf an LCD-Anzeigen schwer unterschätzt hat und die für das Röhrenwerk in München geplante LCD-Fertigung restlos eingestellt hat. Die lapidare Begründung lautete unter Anderem. Umweltschutz, Krebsgefahr für das damit arbeitende Personal. was heute zur Anwendung kommt Null Ahnung; damals war es Cyanobiphenyl als Basis für die LCD´s. Also ein wenig Vorsicht beim Zerlegen ist wohl angesagt. Man warnt nicht davor, weil es sehr gut verklebt ist ?

Gruß Lothar

[Kiloph]

Hallo Bernd,
der Kleber muss sich nicht unbedingt lösen lassen, aber innen gibt es nur Glaskugeln als Abstandshalter und der Kleber ist ganz außen: mit einem Bruch in der Mitte ließen sich die Platten bei mir leicht trennen.

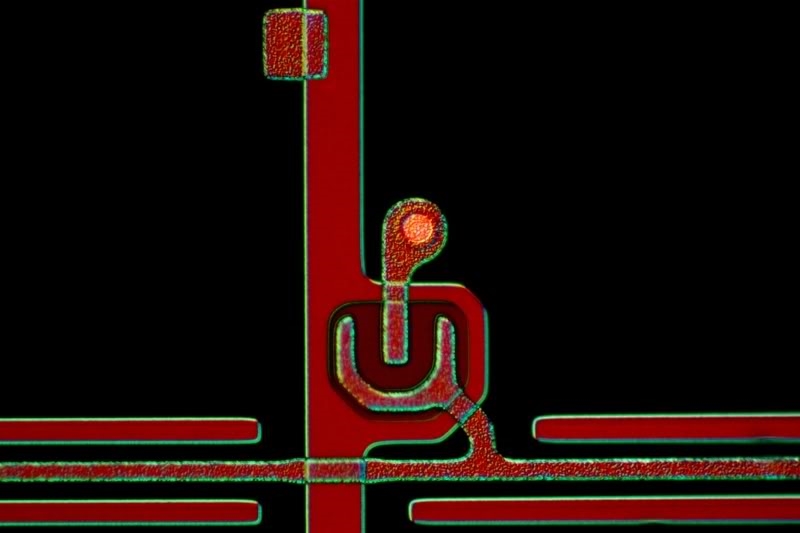

Sehr lohnend ist auch der Flüssigkristall selbst und die übrigen Schichten/Folien im Paket. Anbei noch ein Transistor, der die Aufladung des Kondensators aus transparenten Leitern (ITO) steuert:

Viele Grüße
Kiloph

[Nomarski]

Hallo Kiloph,

Anbei noch ein Transistor, der die Aufladung des Kondensators aus transparenten Leitern (ITO) steuert:

auch nicht schlecht!

Die Pol-Folie hat gute Auslöschungseigenschaften, aber mit den Kleberresten dran.. Die Glasplatten haben übrigens etwa die Stärke der Deckgläser und sind entprechend sehr bruchempfindlich.

Viele Grüße
Bernd

[treinisch]

Hallo Bernd,

auch wenn es wahrscheinlich klar ist:
Ist das Durchlicht oder Auflicht?

Viele Grüße

Timm

P.S. Ich denke die Kleber sind Silikonmassen, sind es jedenfalls bei Apple, das dürfte also mindestens für Samsung und LG gelten. Dürften also übelst beständig gegen chemische Versuche sein.

[Nomarski]

Hallo Timm,

ist Durchlicht.

Ob man da mit Silikonentferner für verseuchte Auto-Windschutsscheiben eine Chance hätte?

Viele Grüße
Bernd

[treinisch]

Hallo Bernd,

hmm, warum nicht? Da Silikon chemisch gesehen ziemlich inert ist,
vermute ich mal, dass das einfach besonders effektive Mittel zum
Quellen sind. Daraus würde ich folgern, dass der Effekt um so günstiger
ausfallen müsste, je länger man einweichen lässt.

Ich werde das in jedem Fall demnächst mal ausprobieren!

Viele Grüße

Timm

[Ulrich S]

Hallo Bernd,
schon mal mit Benzin probiert?
Die Etiketten bekomme ich damit nämlich prima ab.

m.f.G.
Herbert

moin moin,
unser "Wundermittel" im Labor war für solche Zwecke immer Essigsäureethylester
Ulrich

[peter-h]

Eine Rezeptur um Siliconschleier zu beseitigen ist auch ein Mix aus Alkohol + Diethylether 50:50.
Eigent sich auch gut zur Entfettung von Windschutzscheiben. Nicht auf den Lack tropfen !
Oder ein Versuch mit Tetrahydrofuran. Damit haben wir die Gehäuse von ICs abgelöst.

Gruß
Peter

[Johannes Kropiunig]

Hallo Bernd,

darf man fragen, welche maximale Auflösung der Monitor hatte, bzw. welches Gerät es war?

Falls du das Silikon noch nicht unten hast, wir reinigen unsere Silikonspachteln mit Nitroverdünnung, damit geht zumindest normales Sanitärsilikon, wunderbar weg.

Übrigens, interessante Bilder von der Technikfront.

Viele Grüße,
Johannes

[Johannes Kropiunig]

Hallo,

ein Bekannter, hat netterweise, einen defekten Monitor für mich zur Verfügung gestellt, sodass ich ebenfalls in den Genuss einer "Testplatte zum Nulltarif" kam.
Natürlich musste sie auch gleich getestet werden.

Germany vs. China:

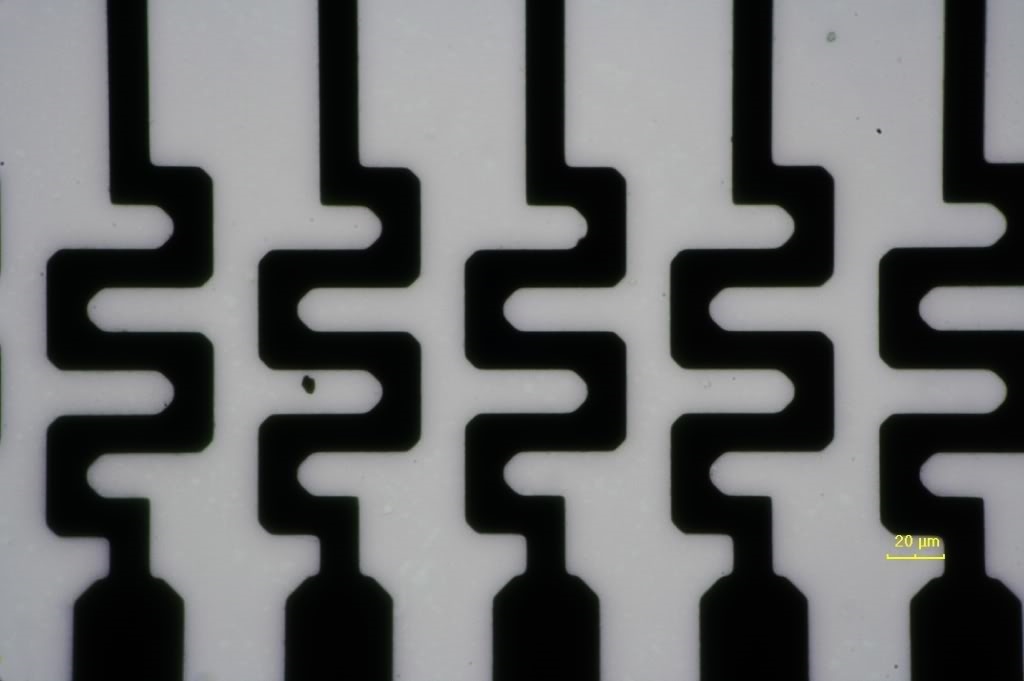

Mikroskop: Standard 16, Objektiv: ZeissPlan 40x, Okular: Kpl 8x, Relaioptik: Tessar=45mm/F:2.8, Kamera: Canon EOS 1000D

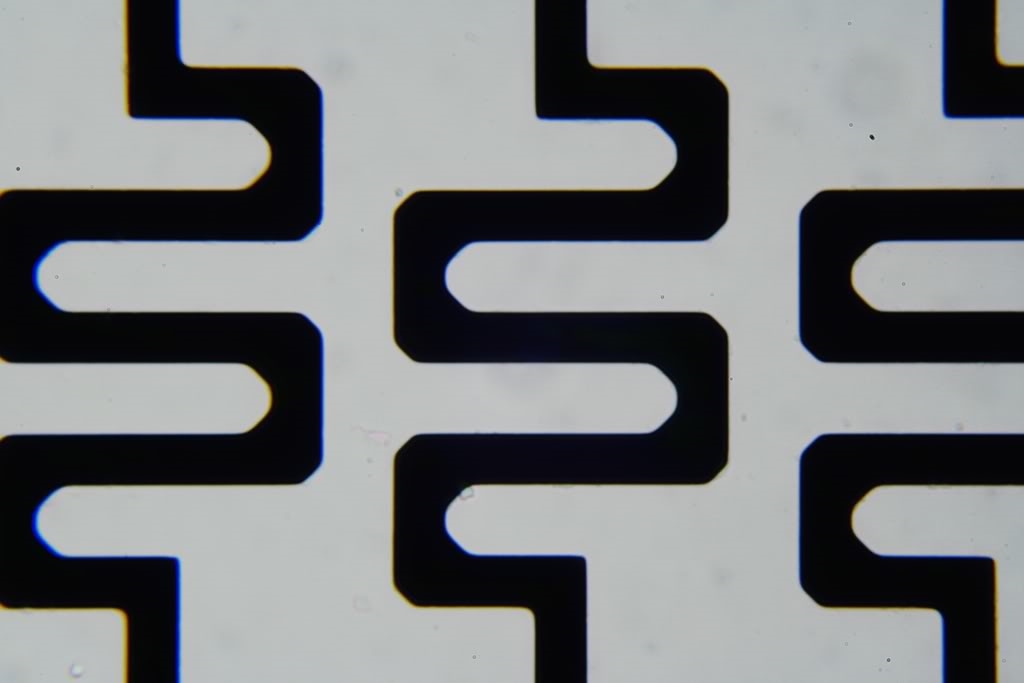

Mikroskop: BTC 105T, Objektiv: Achromat 40x, Okular: WF10x/18, Relaioptik: Minolta 1:1,7/50mm, Kamera: Canon EOS 1000D

And the winner is....

Weiter Bilder, allerdings mit einem 25er Zeiss Plan Objektiv, von der "Testplatte", gibt es hier:
http://s1116.photobucket.com/albums/k561/Googol1972/Die%20Testplatte%20zum%20Nulltarif/Testplatte%20zum%20Nulltarif%2025x/

Liebe Grüße
Johannes
