Feintrieb ablesen leicht gemacht, oder die nächsten Maus wird missbraucht

[Johannes Kropiunig]

Hallo,

es war wieder einmal Basteltag.
Eine alte optische Maus wurde so über den Feintrieb montiert. dass sie Werte an ein kleines Programm liefert.

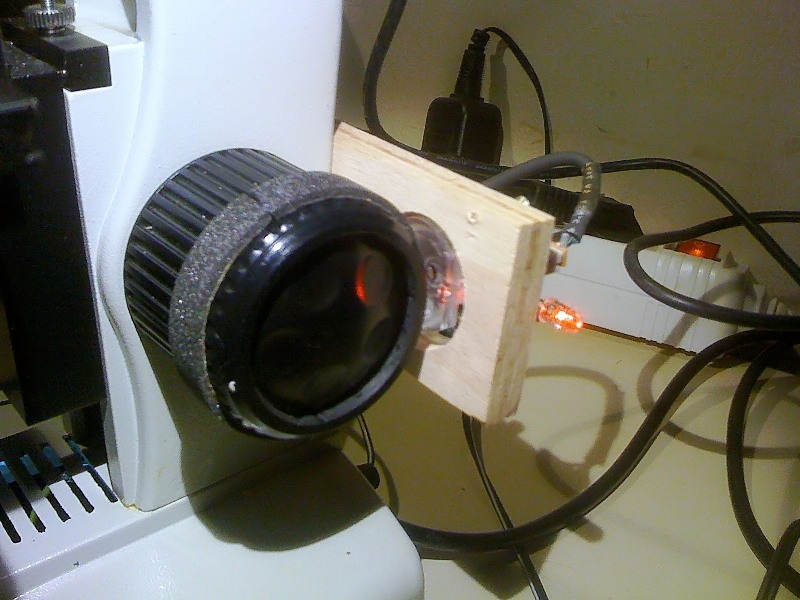

Hier ein Bild des rustikalen Aufbaus (Bei meinem Chinamikroskop habe ich mir das erlaubt).


Mit dieser simplen Konstruktion ist es Möglich den Feintrieb in ~0,5µm Schritten abzulesen !!!!!!

Glaubt ihr nicht ?
Hier das Beweisvideo:
http://youtu.be/0DYLSmgvveA
Zu sehen ist hier das Durchfokussieren des ca. 1mm dicken Kalibrations-Target (Objektträger, von beiden Seiten mit Overheadstift bemalt).

Mögliche Anwendungen sind z.B.: präzises Stacken, auch bei hohen Vergrößerungen, oder Dickenmessungen.

Sollte jemand das Ganze nachbasteln wollen und an dem Programm Interesse haben, ich muss es noch etwas "alltagstauglich" machen, danach werde ich es zum downloaden bereitstellen. es kann hier heruntergeladen werden.
http://konserve.ko.funpic.de/Programme/Feintrieb.rar

Viele Grüße,
Johannes

[Johannes Kropiunig]

Hallo,

hier noch ein erstes Stacking Versuch mit dieser Konstruktion.
Staubbeutel mit Pollen:

China Achromat 4x, Okular WF10x/18, Relaioptik Minolta 1:1,7/50mm, Kamera 1000D, 29 Einzelbilder in Abstand von 52µm

Viele Grüße,
Johannes

[Nomarski]

Schön!

[Horst Wörmann]

Hallo Johannes,

das interessiert mich aber brennend!
Warte sehnsüchtig auf technische Details....
Viele Grüße,
Horst

[Johannes Kropiunig]

Hallo Horst,

da gibt es eigentlich nicht viele technische Details.
Alles was du brauchst ist das Innenleben einer optische Maus, die du in den Bereich des Feintriebes mit irgendeinem Hilfsmittel an das Mikroskop montierst.
Danach den Umfang des Feintriebes mit irgendetwas erhöhen, damit die Oberfläche in etwa 2mm vom Maussensor entfernt ist und ein Programm mit dem die Werte der Maus ausgelesen werden können.
Das ist alles.

Eine Betaversion des Programms kannst du hier downloaden, wenn du möchtest.
http://konserve.ko.funpic.de/Programme/Feintrieb.rar

Viele Grüße,
Johannes

Edit: Der Downloadlink wurde nachgebessert.

[Lothar Gutjahr]

Hallo Johannes,

danke für den tollen link. Habe das mal interessehalber heruntergeladen und bekommen wenn ich die entpackte exe-Datei starte sofort den Fehler "memory acces violation". Könnte das am Entpacker liegen ?
Dann noch eine Verständnisfrage, kann die angeschlossene optische Maus bleiben oder müßte man da so lange eine normale anschließen ?

Gruß Lothar

[Johannes Kropiunig]

Hallo Lothar,

kann es sein, dass die Kalib.txt Datei nicht mehr im selben Ordner wie das Programm ist, eventuell gelöscht ?
In dieser Textdatei steht nämlich der Faktor für die Kalibrierung und wird von dem Programm vor dem Start eingelesen, ist die nicht da....

"memory acces violation"

Dieser Faktor habe ich mit den oben beschriebenen "Kalibrations-Target" ermittelt und wird wie so berechnet.
Dicke des Targets in µm / den gemessenen Faktor beim Durchfokussierens des Targets
Da jeder Nachbau anders als meiner aussehen wird, z.B. anderer Maus, andere Maus-Einstellung in Windows und der Umfang des Feintriebes, wird dabei bei jeden was anderes herauszukommen.
Auf gut Deutsch, in der obersten Zeile der Kalib.txt steht der Faktor zur Umrechnung von Mauswerten in µm.

Dann noch eine Verständnisfrage, kann die angeschlossene optische Maus bleiben oder müßte man da so lange eine normale anschließen ?

Nein, musst du nicht.
Dies ist meine 3te optische Maus,2 sogar vom gleichen Typ, die am PC angeschlossen ist und ich habe keine Probleme.

Ach ja, eines habe ich noch vergessen.
Durch drücken der rechten Maustaste werden die Werte im Programm auf 0 gesetzt, sehr praktisch beim Stacken.

Viele Grüße,
Johannes

[Lothar Gutjahr]

Herzlichen Dank Johannes,

das wars. Nachdem ich das noch einmal in einen neuen Ordner entpackt habe, läuft das nun auf Anhieb. Konnte auch den Kalibrationswert ändern. Gefällt mir gut ! Umsetzen werde ich das aber erst nach dem Umzug und nach Verstreichen der schlimmsten "Wiederfindezeit" . Hier ist fast noch nichts eingepackt und nächsten Samstag Abend muß das Ganze Chaos den Standortwechsel vollzogen haben. Hast jetzt ein Guthaben bei mir.

Liebe Sonntagsgrüße nach Wien

Lothar

[Jens Jö]

Hallo Johannes,

schöne Idee, herzlichen Dank !

Wenn Du diese tolle Meßmöglichkeit hast: könntest Du vielleicht mal einen Test bzgl. Reproduzierbarkeit machen ?
Ich nehme an, daß die meisten Feintriebe kraftschlüssig arbeiten und nicht formschlüssig.
Nach 10 mal rauf- und runterfahren sollte also ein Schlupf bemerkbar sein. Ist das so ?  ?  ?

Vielen Dank
Alfred

[Eckhard F. H.]

Ich nehme an, daß die meisten Feintriebe kraftschlüssig arbeiten und nicht formschlüssig.

Hallo Alfred,
hoi, mir neu!  Kannst Du das etwas näher erläutern? Meiner verkettet Schneckentrieb und Gewinde, ist also formschlüssig.
Gruß - EFH

[Johannes Kropiunig]

Hallo,

lieber Lothar, schön das es doch noch geklappt hat.

@Alfred
Ich kann definitiv von einer Ungenauigkeit berichten !
Sicher bin ich mir nur nicht ob es an der Maus, am China-Feintrieb, oder an beiden liegt.
Die Maus habe ich deshalb im Verdacht, weil sonst präzisere, und damit teurere, Gamingmäuse ihre Existenzberechtigung einbüßen würden.

Viele Grüße,
Johannes

[Jens Jö]

@Eckhard:
der von Frank D. gezeigte Feintrieb ist z.B. so ein kraftschlüssiger.

Gruß
Alfred

[Johannes Kropiunig]

Kleiner Nachtrag,

jetzt bin ich mir sicher das die Ungenauigkeit am Feintrieb liegt
Selbst die normale Skala des Feintriebs weicht ,schon nach nur einer Umdrehung und zurück, um ca. 30! Einheiten ab.
Wieder ein Grund mehr mein Standard dem Chinamikroskop vorzuziehen.

Viele Grüße,
Johannes

[Jens Jö]

Hallo Johannes,

danke: genau das wollte ich wissen . . .

Gruß
Alfred

[Lothar Gutjahr]

Sorry Johannes,

noch eine schlaue Frage: wo steht in so einer Maus die Konstante ? Geht die aus der Nummer hervor ? Oder ist das ein einheitlicher Wert, den der Fachmann weiß ?

Bei zuverlässigen Höhenmessungen würde ich sicherheitshalber immer von Null ausgehen ( rechte Maustaste kurz gedrückt). Dann kann man so einem seriellen System ruhig vertrauen. Der zusätzliche Dekoder am Schrittmotor zwecks Rückmeldung der ausgeführten Schritte entstand vor 30 Jahren nur um den Skeptikern den Wind aus den Segeln zu nehmen. Was läuft heute nicht alles mit Schrittmotoren angetrieben.

Nochmals danke

Lothar
