Welches Netzteil für Zeiss Lampe 60?

ImperatorRex · Oktober 24, 2012, 22:33:13 NACHMITTAGS

Guten Abend allerseits,
so, das Zeiss IM 35 ist nun von der dicken Staubschicht befreit und ich hoffe ich kann es bald aus seinem Dornröschenschlaf erwecken. Die "alten" Beiträge im Forum haben mir bei der Demontage und Reinigen geholfen - vielen Dank an alle Spezialisten!

Das Mikroskop hat die Zeiss Halogenlampe 60, allerdings fehlt mir hierzu das passende Netzteil. Die Halogenlampe hat 12V und 60 Watt. Den original Zeiss Trafo werde ich wohl nicht so schnell finden. Was meint Ihr, kann ich statt dessen einen elektronischen Trafo für Halogenlampen verwenden? Es gibt diese günstig mit einer Leistung von 20 - 60 Watt im Handel zu kaufen. Oder doch einen mit ein bisschen mehr Leistungsreserve?

Viele Dank und viele Grüße

Jochen

Hugo Halfmann · Oktober 24, 2012, 22:49:01 NACHMITTAGS

Hallo Jochen,

ich hatte so eine Konstruktion übergansweise in Betrieb: 220V Dimmer und Halogentrafo, beides aus dem Baumarkt. Hat gut funktioniert (Phase und Nullleiter nicht vertauschen und an der Steckdose kenntlich machen!) aber die Lampe wurde sehr sehr heiß. Deswegen hab ich das später alles gegen eine LED ausgetauscht. Bei der Leuchte 60 ist das Abwärmeproblem aber auch nicht so wild.

Klaus Herrmann · Oktober 24, 2012, 22:52:38 NACHMITTAGS

Hallo Jochen,

da lügst du aber:

ZitatDie Halogenlampe hat 12V und 60 Watt.

Das ist eine Glühlampe!

. Aber dem Trafo ist es egal ob Halogen- oder Glüh- Sind ja letztlich beides Glühlampen. Die Halogen hat etwas bessere Lichtausbeute. Du solltest halt nicht mehr als 5 A drauf geben bei 12 V, sonst wird sie nur kurzfristig sehr hell.

Nomarski · Oktober 24, 2012, 22:57:43 NACHMITTAGS

Zitat von: Klaus Herrmann in Oktober 24, 2012, 22:52:38 NACHMITTAGS
Hallo Jochen,

da lügst du aber:

ZitatDie Halogenlampe hat 12V und 60 Watt.

Das ist eine Glühlampe! . Aber dem Trafo ist es egal ob Halogen- oder Glüh- Sind ja letztlich beides Glühlampen. Die Halogen hat etwas bessere Lichtausbeute. Du solltest halt nicht mehr als 5 A drauf geben bei 12 V, sonst wird sie nur kurzfristig sehr hell.

Mehr als 5A werden auch gar nicht fließen, wenn die Spannung nur 12V beträgt!

ImperatorRex · Oktober 25, 2012, 18:55:48 NACHMITTAGS

Zitatich hatte so eine Konstruktion übergansweise in Betrieb: 220V Dimmer und Halogentrafo, beides aus dem Baumarkt.

Hugo, bringt das Dimmen wirklich etwas? Da wirkt das Bild doch schnell etwas schummrig durch die vielen "Rotanteile" des Lichts? Habe deswegen bei meinem Zeiss Standard die 6V Lampe mit 8V betrieben. Das Licht war schön weiß, aber die Lebensdauer der Birne war relativ kurz, hat nur ein paar Dutzend Stunden gedauert bis diese hinüber war. Jetzt betreibe ich die neue Birne mit 5.5V und Blaufilter, das geht auch recht gut.

Klaus_

ZitatDas ist eine Glühlampe! . Aber dem Trafo ist es egal ob Halogen- oder Glüh- Sind ja letztlich beides Glühlampen. Die Halogen hat etwas bessere Lichtausbeute. Du solltest halt nicht mehr als 5 A drauf geben bei 12 V, sonst wird sie nur kurzfristig sehr hell.

Da bin ich aber froh, dass es keine Halogenlampe ist. Vielleicht ist eine konventionelle Ersatz-Glühbirne viel günstiger als eine Halogenbirne? Die Halogenbirne beim Standard habe ich ja schon einmal verbraten, siehe oben. Die kostet bei Zeiss um die 20 Euro.

TPL · Oktober 25, 2012, 19:47:14 NACHMITTAGS

Hallo Jochen,
damit es keine Missverständnisse gibt wäre ein Bild gut: die Leuchte 60 ist gerippt und zylinderförmig mit einer Abflachung an der Basis. Das Leuchtmittel darin ist keine gewöhnliche "Glühlampe", sondern eine halbwegs zentrierte "Birne" mit relativ kurzer Wendel und einer Bajonettfassung. Ich kann mir kaum vorstellen, dass es die regulär günstiger gibt als die genannten Halogen-Leuchtmittel.
Der passende Trafo für die L60 ist z.B. ein Zeiss Regeltrafo 39 25 33 mit bis zu 120 W, Ampèremeter und zwei Ausgängen. Ich habe solch einen Trafo, allerdings in hammerschlag-grau lackiert.

Schönen Gruß
Thomas

Klaus Herrmann · Oktober 25, 2012, 20:25:05 NACHMITTAGS

Hallo Jochen,

ZitatIch kann mir kaum vorstellen, dass es die regulär günstiger gibt als die genannten Halogen-Leuchtmittel.

da hat der Thomas wie so oft recht: die ist sicher teuerer

als eine Halogensteck-Lampe!

Nomarski · Oktober 26, 2012, 09:41:39 VORMITTAG

Zitat von: TPL in Oktober 25, 2012, 19:47:14 NACHMITTAGS
Hallo Jochen,
damit es keine Missverständnisse gibt wäre ein Bild gut: die Leuchte 60 ist gerippt und zylinderförmig mit einer Abflachung an der Basis. Das Leuchtmittel darin ist keine gewöhnliche "Glühlampe", sondern eine halbwegs zentrierte "Birne" mit relativ kurzer Wendel und einer Bajonettfassung. Ich kann mir kaum vorstellen, dass es die regulär günstiger gibt als die genannten Halogen-Leuchtmittel.
...
Schönen Gruß
Thomas

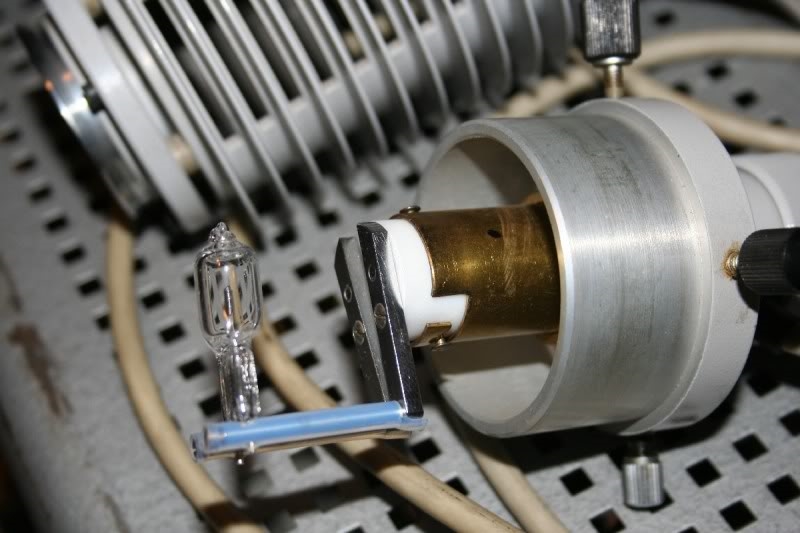

Ausnahmen bestätigen die Regel:

Schöne Grüße
Bernd

ruhop · Oktober 26, 2012, 10:45:25 VORMITTAG

Hallo.

Vorsicht bei Leuchtmitteln direkt vom Gerätehersteller! Zitat: "Die Halogenbirne beim Standard habe ich ja schon einmal verbraten, siehe oben. Die kostet bei Zeiss um die 20 Euro."

Meine Frau hat vor Jahren als MTA die Erfahrung mit solchen "Lieferantenpreisen" gemacht: Die Birne in einem Analysengerät sollte laut Hersteller des Geräts 250,00 DM (!!) kosten. Meine Frau hat sich die Angaben auf der Lampenpackung notiert und im Baumarkt das gleiche Leuchtmittel für 5,50 DM gefunden. Diese Methode funktioniert wahrscheinlich nicht immer, aber einen Versuch sollte es allemal wert sein. Es sei denn, man muß nicht so auf das "gute in bar" achten.

Schönen Gruß aus dem Hintertaunus

Holger

Nomarski · Oktober 26, 2012, 10:57:19 VORMITTAG

Hallo Holger,

in Notfällen kann man auf solche Alternativen ausweichen oder wenn es nur darauf ankommt, daß die Lampe eben leuchtet und irgendwie Licht abstrahlt.
So gibt es diese 12V/60Watt-Glühlampe mit dem Ba 20d-Sockel auch in der Billigvariante mit einer einfachen Wendelspirale. In die Leuchte 60 eingesetzt kann man damit sogar auch was sehen.
Aber zum einen ist es kein quadratischer Flachwendelkern, zum anderen befindet sich dieser Wendeldraht zu sehr in der Glaskolbenmitte, so daß sich mit dem Lampenkollektor unmöglich eine Kondensorpupille vernünftig ausleuchten läßt.
Und diese Glühlampe mit dem speziell positionierten Flachwendelkern gibt es weder in den Billig-Baumärkten noch im Auto-Zubehörhandel zu kaufen, sondern eben nur bei Zeiss oder bei Händler für Speziallampen, die in der Regel keine Discountpreise haben.
Entweder man akzepiert das und bezahlt oder man behilft sich eben anders.

Viele Grüße
Bernd

ImperatorRex · Oktober 26, 2012, 18:22:08 NACHMITTAGS

Hallo Thomas:

ZitatIch kann mir kaum vorstellen, dass es die regulär günstiger gibt als die genannten Halogen-Leuchtmittel.

nun mein Kommentar war diesbezüglich auch nicht ganz ernst gemeint. Die Lampenfassung und Gehäuse sind so wie auf dem Bild von Bernd gezeigt.

ZitatDer passende Trafo für die L60 ist z.B. ein Zeiss Regeltrafo 39 25 33 mit bis zu 120 W, Ampèremeter und zwei Ausgängen. Ich habe solch einen Trafo, allerdings in hammerschlag-grau lackiert.

Wenn Dir die Farbe nicht gefällt würde ich diesen gerne zu einem günstigen Preis abnehmen

Aber Zeiss Ersatzteilpreise kann ich nicht bezahlen.

Bernd:
Respekt - ich bin beeindruckt von Deiner Lampen-Adaption. Das ist doch mal eine Idee!

Zitatin Notfällen kann man auf solche Alternativen ausweichen oder wenn es nur darauf ankommt, daß die Lampe eben leuchtet und irgendwie Licht abstrahlt.
So gibt es diese 12V/60Watt-Glühlampe mit dem Ba 20d-Sockel auch in der Billigvariante mit einer einfachen Wendelspirale. In die Leuchte 60 eingesetzt kann man damit sogar auch was sehen.

Auf diese Details habe ich mich noch garnicht geachtet. Bei dem Zeiss IM 35 ist ein LD Kondensor dabei, den kann man glaube ich sowieso nicht köhlern. Vielleicht tut es dann auch eine normale Billiglampe?

Viele Grüße

Jochen

Nomarski · Oktober 26, 2012, 18:28:24 NACHMITTAGS

Hallo Jochen,

ZitatAuf diese Details habe ich mich noch garnicht geachtet. Bei dem Zeiss IM 35 ist ein LD Kondensor dabei, den kann man glaube ich sowieso nicht köhlern. Vielleicht tut es dann auch eine normale Billiglampe?

die Frage kannst du dir selbst beantworten, indem du folgenden Versuch machst:
Ziehe die Lampenfassung mit der Original-Lampe etwa 1cm weiter heraus als in der normalen Stellung kurz vor dem Anschlag. Wenn du dann noch mit der Ausleuchtung zufrieden bist, kannst du auch die Billiglampe nehmen.

Viele Grüße
Bernd

ImperatorRex · November 04, 2012, 00:14:53 VORMITTAG

Vielen Dank für Eurer Feedback und die Informationen. Heute habe ich die Lampe an mit einem elektronischen Transformator (Halogen Niederspannungslampentrafo) in Betrieb genommen. Das funktioniert bislang ganz gut.

Hugo Halfmann schrieb:

Zitatich hatte so eine Konstruktion übergangsweise in Betrieb: 220V Dimmer und Halogentrafo, ..... aber die Lampe wurde sehr sehr heiß. Deswegen hab ich das später alles gegen eine LED ausgetauscht. Bei der Leuchte 60 ist das Abwärmeproblem aber auch nicht so wild.

Ja, das Lampengehäuse wird sehr schnell heiß. Nachdem ich die Lampe nur wenige Minuten in Betrieb hatte, wollte ich den Graufilter aus dem Filterhalter entnehmen. Da habe ich mir doch richtig die Finger verbrannt! Von meiner Zeiss Standard kenne ich das nicht, dort hat die Lampe allerdings auch nur 15 Watt Leistung. Ist das normal dass die Filter so (schnell) heiß werden? Bedeutet das dann auch, dass der Graufilter die IR-Strahlen rausfiltert?

viele Grüße
Jochen

Nomarski · November 04, 2012, 10:23:24 VORMITTAG

Hallo Jochen,

wo sitzt bei dir eigentlich der Filterhalter, daß die Filter so heiß werden?

Viele Grüße
Bernd

reblaus · November 04, 2012, 11:36:05 VORMITTAG

Hallo Jochen -

außerdem pflegt vor den Graufiltern noch ein Wärmeschutzfilter (dieses grünlich schimmernde) zu sitzen - wo ist das bei dir?

Gruß

Rolf
