Selbstbauprojekt: Die Heizplatte für weniger als 8€

Johannes Kropiunig · Dezember 16, 2012, 14:52:04 NACHMITTAGS

Hallo,

bei Conrad gibt es ein selbstklebende Heizfolie (Best. Nr. 189177) um 5,89€, klebt man diese, und 4 Gummifüße auf eine Glasplatte, erhält man eine wunderbare Heizplatte.
Die Glasplatte stammt von einem Bilderrahmen ohne Rahmen 10x15cm, der kostete weniger als 2€ bei einem Papierwarenhändler und hat sogar geschliffene Kanten.

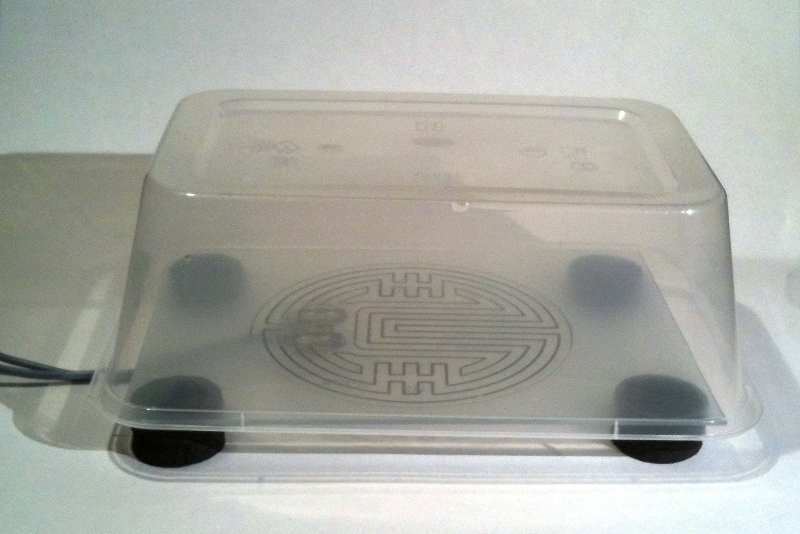

So sieht das gute Stück aus:

Zwar hat sie kein Thermostat mit der die Temperatur regelbar ist, aber an ein Labornetzteil geklemmt und die Temperatur bei verschieden Stromstärken gemessen, kann man sich eine kleine Tabelle schreiben, wie ich es gemacht habe.

0,3 A= 30 Grad
0,4 A= 34 Grad
0,5 A= 38 Grad
0,6 A= 48 Grad
0,7 A= 58 Grad
0,8 A= 70 Grad
0,9 A= 83 Grad
1,0 A= 96 Grad

Sicher arbeitet sie nicht so genau wie eine um 100€, dafür schafft sie locker über 90 Grad Celsius, wie hier von Dünnschliffbohrer gefordert.
https://www.mikroskopie-forum.de/index.php?topic=9766.msg69431#msg69431

Viele Grüße,
Johannes

Bernd Kaufmann · Dezember 16, 2012, 16:42:51 NACHMITTAGS

Hallo Johannes,

kannst Du bitte einem elektro- und elektroniktechnischen Blindgänger wie mir ein passendes und nicht zu teures Netzteil dazu empfehlen?

Johannes Kropiunig · Dezember 16, 2012, 17:27:37 NACHMITTAGS

Hallo Bernd,

ich verwende ein Labornetzteil von Peaktech.
http://www.reichelt.de/Labornetzgeraete/PEAKTECH-6080/3//index.html?ACTION=3&GROUPID=4984&ARTICLE=87318&SHOW=1&START=0&OFFSET=16&

Viele Grüße,
Johannes

Bernd Kaufmann · Dezember 16, 2012, 17:42:57 NACHMITTAGS

Herzlichen Dank, Johannes!

Johannes Kropiunig · Dezember 16, 2012, 18:13:39 NACHMITTAGS

Hallo Bernd,

kein Problem.
Übrigens, falls du mal was beim Chinesen zum essen bestellst, hebe dir die Plastikbecher auf.
Die eignen sich prima als Staubschutz.

Viele Grüße,
Johannes

Horst Isele · Dezember 16, 2012, 18:45:14 NACHMITTAGS

Hallo Johannes

Wäre es nicht besser, die Heizfolie auf einen dünnen Alublock (oder dickes Alublech) zu kleben?
Dann würde doch die eine gleichmässige Temperatur über einen grösseren Bereich entstehen.

Gruss Horst

Johannes Kropiunig · Dezember 16, 2012, 20:47:34 NACHMITTAGS

Hallo Horst,

da Alu eine viel höhere Wärmeleitfähigkeit als Glas besitzt, hast du sicher Recht.
Ich habe halt genommen was leicht zu beschaffen war, und mich auch ein wenig von einem Ceranfeld inspirieren lassen.

Glas kann man dafür sehr leicht reinigen.

Viele Grüße,
Johannes

Nomarski · Dezember 16, 2012, 22:06:46 NACHMITTAGS

Hallo Johannes,

wenn du nichts zu basteln hast, bist du wohl auch nicht zufrieden.

Hier eine Lösung noch billiger und ohne Bastelei:

http://www.ebay.de/itm/USB-Kaffeewarmer-Marke-Conrad-Neuware-ungebraucht-/140898070551?pt=Apple_Zubeh%C3%B6r&hash=item20ce2df017

Und das Netzteilproblem dürfte damit auch erschlagen sein. Oder gibt es hier jemanden, der keinen USB-Port am PC hat?

Macht nix, auch dafür gibt es Abhilfe:
http://www.ebay.de/itm/LADEGERAT-USB-UNIVERSAL-MP3-MP4-NETZTEIL-ADAPTER-NEU-/261141528037?pt=DE_Handy_PDA_Ladeger%C3%A4te_Dockingstationen&hash=item3ccd3f7de5

Viele Grüße
Bernd

Günter · Dezember 16, 2012, 23:28:57 NACHMITTAGS

Hallo Bernd,

billiger bei gleicher Leistung ist mir natürlich lieber :-).
Hast Du diesen USB Kaffeewärmer auch mal ausprobiert ?
Wie warm wird denn dieses Ding, bekomme ich z.B. da drauf denn Glyzeringelatine auf einem Objektträger geschmolzen ?
Bei 5 V und max 500 mA am USB-Anschluß bin ich bezüglich der Heizleistung noch etwas skeptisch.
Oder habe ich bei Deinem Vorschlag da was übersehen ?

Viele Grüße
Günter

Bernhard Lebeda · Dezember 17, 2012, 00:03:15 VORMITTAG

Zitat von: Günter in Dezember 16, 2012, 23:28:57 NACHMITTAGS

Oder habe ich bei Deinem Vorschlag da was übersehen ?

Viele Grüße
Günter

.. . Ja, Günter, Bernds hammerharten Humor hast Du übersehen

Sag mal Johannes, Du arbeitest nicht zufällig in der Werbebranche? "Heizplatte für unter 8€" , aber dass erforderliche Netzteil kostet 49€??. Da muss ich aber kein Schwabe sein, um das nicht gut zu heißen

Viele warme Mikrogrüße

Bernhard

Johannes Kropiunig · Dezember 17, 2012, 05:48:20 VORMITTAG

Guten Morgen,

das Netzteil ist ja Universell einsetzbar, deshalb habe ich es auch nicht in die Kostenrechnung mit eingeschlossen.
Eigentlich versorgt es bei mir die Cree LED für mein Standard mit Strom, damit diese nicht zerschossen werden kann, hat mir JS einen zweiten Ausgang mit einen kleinen Vorwiederstand eingebaut, aber dass ist ein anderes Thema.
Hat man erstmal das Netzteil, könnte man zB. ,ebenfalls mit so einer Heizfolie, ganz einfach einen Wärmeschrank verwirklichen.
Die Temperatur lies sich damit http://www.conrad.at/ce/de/product/615910/Conrad-Universal-Thermostat-UT200-Weiss-40-bis-999-C/0812041&ref=list sicher recht Stabil darin halten.
Also ein Wärmeschrank für weniger als 50€.

Ja lieber Bernd, ich bastle für mein Leben gern.

Viele Grüße,
Johannes

Bastian · Dezember 17, 2012, 08:54:47 VORMITTAG

ZitatAlso ein Wärmeschrank für weniger als 50€. Grinsend

Johannes,
hast Du schon mal an einen kleinen elektrischen Pizzaofen gedacht? In der Elekrtonikszene werden die oft als Reflowöfen zum Löten zweckentfremdet. Da hast Du alles dabei, sogar einen Thermostat.

Bastian

Jürg Braun · Dezember 17, 2012, 09:07:03 VORMITTAG

Guten Tag

Bevor mir ein richtiger Wärmeschrank zugelaufen ist, habe ich genau einen solchen Ofen zum aushärten meiner Präparate missbraucht. Geheizt habe ich mit einer 100W Glühbirne welche ich über einen Dimmer schaltete. Hat alles ganz gut funktioniert. Mit etwas Feingefühl liess sich die Temperatur schön konstant halten. Es hat halt nur wahnsinnig gebastelt ausgeschaut.

Gruss in die Runde

Jürg

Nomarski · Dezember 17, 2012, 09:20:28 VORMITTAG

Zitat von: Günter in Dezember 16, 2012, 23:28:57 NACHMITTAGS
Hallo Bernd,

billiger bei gleicher Leistung ist mir natürlich lieber :-).
Hast Du diesen USB Kaffeewärmer auch mal ausprobiert ?
Wie warm wird denn dieses Ding, bekomme ich z.B. da drauf denn Glyzeringelatine auf einem Objektträger geschmolzen ?
Bei 5 V und max 500 mA am USB-Anschluß bin ich bezüglich der Heizleistung noch etwas skeptisch.
Oder habe ich bei Deinem Vorschlag da was übersehen ?

Viele Grüße
Günter

Hallo Günter,

natürlich kann man mit dem USB-Kaffeewärmer kein Eisen zum Schmelzen bringen wie im Hochofen. Ob die Wärme ausreicht, um deine Glyceringelatine zu schmelzen, wäre noch zu prüfen. Aber von einem Pflichten- oder Lastenheft war bislang hier nichts zu lesen, auch nicht von irgendwelchen Randbedingungen, die erfüllt werden müssen. Aber ich sehe schon, daß derartige Bemühungen wenig Zweck hätten.

Viele Grüße
Bernd

Werner · Dezember 17, 2012, 11:41:43 VORMITTAG

... die Lösung von Johannes sieht am schönsten aus.

@Jürg - auch eine einfache funktionierende Lösung. Mir wurde zu Beginn der PCR-Thermocycelns ein USA-Gerät überlassen, da wurde zum Aufheizen der Proben eine 500-W-Halogen-Baustellenlampe verwendet, die Kühlung erfolgte mit einem Lüfter. (Kann ich an Interessenten abgeben)

Für Bastler: Funktionierende 0-Euro-Heizungen gibt es in Massen auf dem Schrottplatz in Form von gußeisernen Elektro-Kochplatten, denn jeder will auf Ceran oder induktiv kochen. Zwei 1000-W-Platten in Reihe kann man mit einem starkenen Dimmer steuern, dann geht die Temperatur auch nicht bis 700°. Mit einem angeschraubten Thermoelement und passendem Regler kann die Temperatur konstant gehalten werden.
(Anmerkung: Einer der ersten Gaschromatografen von Perkin-Elmer arbeitete mit zwei Kochplatten, zwischen die die Säule gequetscht wurde).

Gruß - Werner
