Nach Durchlichtmikroskop  (mit Schwedenfackeln als Auflichtersatz) und Auflicht-Stereomikroskop (siehe " ->Foraminiferen - zum ersten ..." ) nun eine Methode ohne Mikroskop, nur die Kamera und ein Objektiv.  Dann kann man den Kammerling auf eine reflektierende blaue Oberfläche legen (Alu-Bond) und mit drei Blitzen versuchen, das ganze irgendwie stimmig (?) zu beleuchten.  Und dann kommt dies dabei heraus

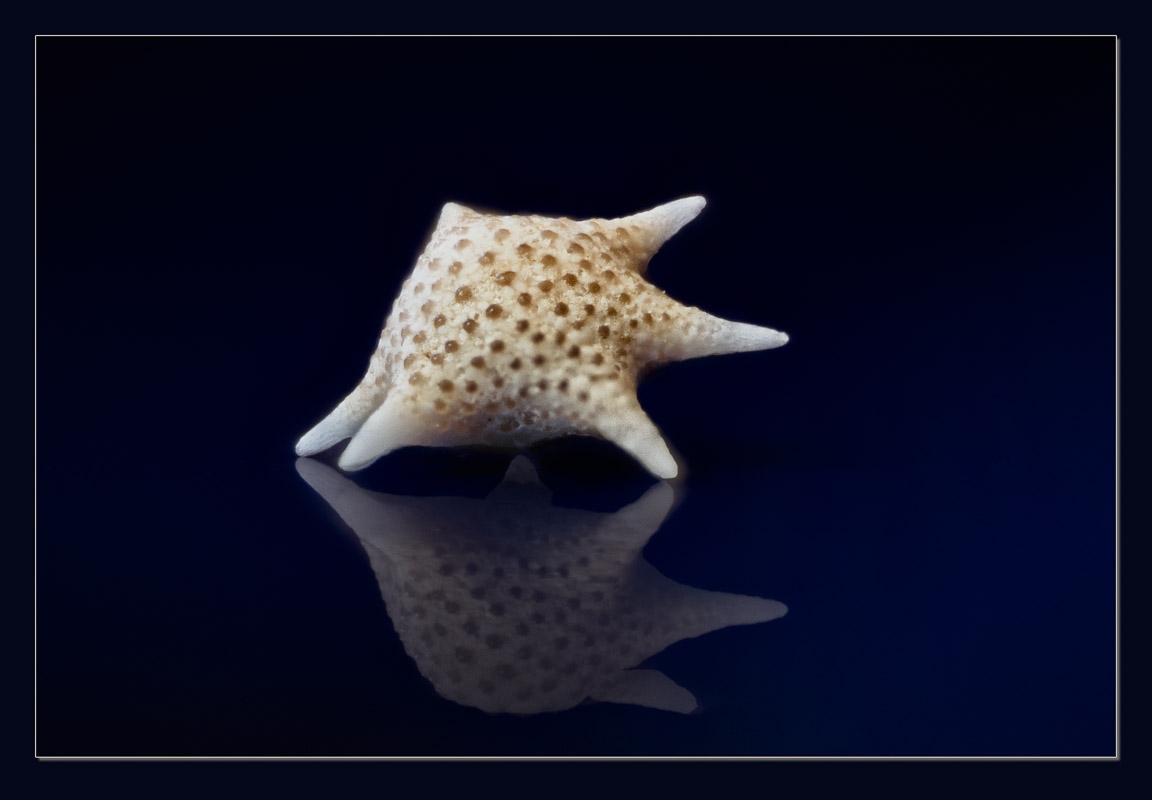

# 01 Foraminifere - ohne Mikroskop.  Stapelaufnahme mit 22 Bildern

Aufs Bild klicken für größere Version

Das Geheimnis - ich habe ein 8x Objektiv eines alten russischen Mikroskops  (Lomo Biolam) als Makroobjektiv verwendet - mit einem preiswerten Adapter fürs Nikon-Bajonett klappt das - theoretisch.  Doch die von mir verwendete Makroschiene von Novoflex kommt damit ganz klar an ihre Grenzen - denn einen Bereich von weniger als 1 mm mit 25 Schritten gleichmässig damit zu durchlaufen ist ... illusorisch.  Außerdem ist der mechanische Aufbau  (Stativ steht auf Teppichboden) nicht wirklich stabil, d.h. jedes Anfassen der Stellschraube kann zu geringfügigen Verschieben der Kamera in Relation zum Objekt führen.  Daher fehlt hier wohl auch (trotz Nachbehandlung mit Photoshop) die endgültige Schärfe.  Aber einen Stackshot werde ich mir dennoch nicht zulegen.  Vielleicht hat ja jemand so etwas rumliegen und benutzt es nicht??

[Frank Fox]

Hallo Volker,

das Bild und die Perspektive gefallen mir.
Im Vordergrund ist es nur einen "Tick" unscharf.

Herzliche Grüße
Frank

[LuckyWerner]

Moin Volker,

sehr "ästhetisch" fotografiert, gefällt mir sehr.

Ich überlege schon seit längerem, ob ich mir dieses Teil kaufe, ist einiges billiger als der Stackshot, nämlich 189€. Kenne aber leider niemanden, der mit dem Gerät Erfahrung hat, von daher bleibt das Restrisiko bezüglich sauberer Reproduzierbarkeit der Stackschritt. Die Werbung verspricht 0,05 mm Schritte.

http://fotonovum.de/default.asp?BID=002&PID=002&ME=014

Gruß
Werner

[beamish]

Hallo Werner,

das ist einfach nur dieses Teil: http://www.voelkner.de/products/20045/Koordinatentisch-Kt-70-Proxxon-Micromot.html?ref=43&products_model=C52618&gclid=CPvKyL6StsoCFSoEwwodf_kD1Q
wo einer einen Stativkopf draufgebastelt hat.

Herzlich
Martin

[vbandke]

Guten Tag, Frank,

Vielen Dank!  Das mit der Unschärfe, das sollte so sein ...   Nee, natürlich wäre das die übliche Fotografenausrede.  Hier ist sie meinen unegalen Wurstfingern geschuldet sowie dem nicht 100% stabilem Aufbau (Manfrotto Stativ auf Teppichboden stehend, darauf Manfrotto Getriebeneiger und zweigekreuzte Novoflex Makroschinen).

Ich habe meine Frau noch nicht überzeugen können, dass ich ein paar Gehwegplatten in meinem Zimmer benötige....


Mit besten Grüßen



Volker

[vbandke]

Guten Tag, Werner,


Das Teil ist auf jeden Fall ca. 500€ günstiger als ein Stackshot.  Gehört hatte ich davon vorher auch noch nicht, werde mal herumhören, ob das jemand kennt.

Vielen Dank!


Mit besten Grüßen


Volker

[vbandke]

Guten Abend, Martin,

Leider bin ich mit zwei linken Händen mit je 5 Daumen ausgestattet, und ein Eigen-Umbau käme für mich kaum in Betracht.  Sonst wäre der Koordinatentisch sicher ein Alternative!


Mit besten Grüßen


Volker

[vbandke]

Hallo Martin und Werner,


(andere dürfen natürlich auch lesen)

Zu dem Koordinatentisch/Kreuztisch habe ich etwas gefunden:  Schaut einmal hierhin

http://www.jm-foto.de/8-focus-stacking/22-erweiterte-technik



Mit besten Grüßen


Volker

[LuckyWerner]

Hallo Martin,

vielen Dank, und schon wieder 117€ gespart!
Für den Preis probiere ich das Teil mal aus.

Gruß
Werner

[beamish]

Hallo Volker und Werner,

das wollte ich auch schon anmerken, daß ja nicht unbedingt die Kamera verschoben werden muß, sondern leichter das Objekt (siehe Mikrometerschraubenlösungen).
Dennoch ist es sicher möglich Werners verlinktes Kamerastativ von fotonovum mit dem Proxxon Koordinatentisch nachzubauen. Fotonovum verwendet offensichtlich einen relativ hochwertigen Stativkopf von Siolex (die werben auch mit der Kompatibilität der Schnellwechselplatte mit Arca-Swiss). Es gibt da aber auch was aus China. Z.B. hier: http://www.ebay.de/itm/Kamera-Kugelkopf-Stativ-Kopf-Schnellwechselplatte-1-4-360-Panoramakopf-X9R8-/172026098147?hash=item280d8df1e3:g:LuYAAOSwR0JUUdtl
Wer nach unten scrollt sieht, daß man nach Abnahme der Schnellwechselplatte mit einem Inbus den Kameraträger (immerhin mit Dosenlibelle) vom Kugelkopf abnehmen kann. Damit sind Tür und Tor geöffnet, diesen z.B. über die von Proxxon mitgelieferten "Befestingungs-Elemente" anzupassen.
Oder man nimmt einfach das hier: http://www.ebay.de/itm/Stativ-Klemme-Schnellwechselplatte-fuer-55mm-Kugelkopf-Arca-Swiss-Wimberley-X9W0/172026104125?rt=nc&_soffid=5007346506&_soffType=OrderSubTotalOffer&_trksid=p5731.m3795

Herzlich
Martin

[vbandke]

Guten Morgen, Martin,

Ja, das würde ich wohl auch noch hinkriegen.  Es bleiben noch zwei Probleme.  ein bastlerisches (wenn man das Objekt statisch hält und die Kamera bewegt): wie kriegt man den Koordinatentisch aufs Stativ, und ein aufnahmetechnisches (wenn man die Kamera feststellt und das Objekt bewegt):  wie kriegt man den Koordinatentisch so ausgerichtet, dass der Vorschub in Richtung der optischen Achse verläuft (weil es sonst Parallaxenfehler gibt wie beim Stereomikroskop).

Nichtsdestotrotz, der Preis ist erträglich., mein Finanzminister wird kaum Einwände erheben.

Vielen Dank für Deine Hinweise.


Mit besten Grüßen


Volker

[beamish]

Hallo Volker,

auf der Unterseite des Koordinatentisches sind vier Bohrungen. Dort hat Fotonovum eine Grundplatte mit Stativgewinde angeschraubt. Das müßte man auch irgenwie hinkriegen können.
Das Ausrichten würde ich so versuchen (theoretisch, nicht probiert): auf ein weißes Stück Pappe ein Kreuz zeichnen, im Sucherbild ein Gitter oder idealerweise Fadenkreuz anzeigen lassen. Danach die Pappe bzw. Kamera so ausrichten, daß das Kreuz auf der Pappe in der Mitte des Suchers ist. Wenn man jetzt den Koordinatentisch verfährt, sieht man ob das Kreuz aus der Mitte rauswandert. Dann muß man die Achse der Kamera zum Kreuz auf der Pappe nachjustieren, bis dieser Effekt beseitigt ist. Die Position für das zu fotografierende Objekt wäre damit gefunden.

Herzlich
Martin

[vbandke]

Hallo Martin,

Auf die theoretische Lösung war ich auch schon gekommen, ob sie praxistauglich ist, werde ich sehen (und berichten), wenn/falls ich eine solche Konstruktion in den Händen halte.  Und mit den Stativgewinde - schauen wer mal, dann werden wir sehen


Mit besten Grüßen


Volker

[knipser009]

hallo Martin

lies Dir einmal einen früheren Beitrag von mir durch :

http://www.mikroskopie-forum.de/index.php?topic=21965.0

[beamish]

Hallo Wolfgang,

vielen Dank! Das mit der Beleuchtung hatte ich nicht auf dem Schirm. Wenn das Objekt auf dem Koordinatentisch sein soll, muß es die Beleuchtung auch sein, damit sie mitwandert. Also ist es einfacher die Kamera zu verschieben.... Es muß also ein Kameraadapter für den Tisch her.

Herzlich
Martin
