Ein Phomi entpuppt sich als Universal der ersten Generation

[vvbasti]

Hy, nach meiner Vorstellung nun die endgültigen Fakten.
Eigentlich hatte ich ein Phomi 1 gekauft was ich heute morgen abholen wollte,
ich verzeihe dem Verkäufer (-;, denn es ist zu 0% ein Phomi 1
Die im Konvolut enthaltene Photo Einheit war von Leitz und hat mit dem Zeiss Mikroskop relativ wenig zu tun.

Das ganze Konvolut war relativ chaotisch, das Mikroskop war so auch nie richtig funktionstüchtig.
Zum teil waren Linsen aus den Objektiv Revolvern ausgebaut
Die Tubus Köpfe sind auch seltsam, zwei davon kommen eigentlich vom Ultraphot II
Davon ist auch viel an Handbüchern dabei, der Optovar hing auch noch an diesem Tubus.
Hab den Optovar umgebaut, ein Luminar objektiv ist auch dabei, der passende Spiegel Tubus für Ultraphot auch.
Eventuell baue ich mir den auch noch um für meine Nikon.

Die Bi-Okular Tuben sind auch gemischt, der eine ist schon beige und somit viel neuer.
Der Originale ist aber auch dabei.

Die Liste der Objektive ist recht lang, leider ist das wertvollste hinüber, Plan Pol 2,5 (Frontlinse hat von innen Verschmutzungen)

Folgendes ist dabei

EPI 40 POL 0,85 Öl
EPI Plan 16 POL 0,35
EPI Plan 100 POL 1,25 Öl

Pol 100 1,25 Öl
Pol Plan 2,5 0,08 (Leider verschmutzt)
Pol 6,3 0,16
Pol 40 0,85 (2x eines Ok eines verschmutzt)
Pol 16 0,32

PH2 NeoFluar 25 0,60
PH2 NeoFluar 16 0,40
PH2 NeoFluar 40 0,75

Okulare sind leider alle POL mit dem ollen Fadenkreuz, da diese bei 2en schon defekt ist werde ich das mal entfernen.
Auf Arbeit gibt's ne CleanBensch da werde ich es mal öffnen und die gerissenen Drähte raus holen.

Leider Fehlt die Durchlicht Aperaturblende, dank altem Stativ denke ich dass ich Sie irgendwo bekommen werde.
Eigentlich dachte ich da Auflicht Tubus dabei ist dass Sie auch da sein sollte aber wurde wohl verschlampt. )-;

Der Tisch ist ein Poltisch, leider komme ich mit der Bedienung nicht ganz klar oder die Triebe sind defekt.
Hat jemand eine kurze Info welche Funktion die Triebe haben, Kann man den Poltisch zum reinigen und neu fetten zerlegen ?

Die Lampenhäuser sind 1x Großes Lampenhaus mit 12v und eine kleines Lampenhaus für unten 12v.
Das HBO Lampenhaus ist extra und mit externem Stativ

Ich wollte eigentlich Bilder anfügen, sau blöde frage wie geht das hier mit den Bildern (-;
Bin zu doof (-;

[Gerd Schmahl]

Hallo,
hier ist das Bildereinstellen beschrieben.
Gerd

[vvbasti]

Ok damit hatte ich zwar nicht gerechnet da man sich an den direkt Upload schon total gewöhnt hat.

Aber geht auch.

So nun Bilder

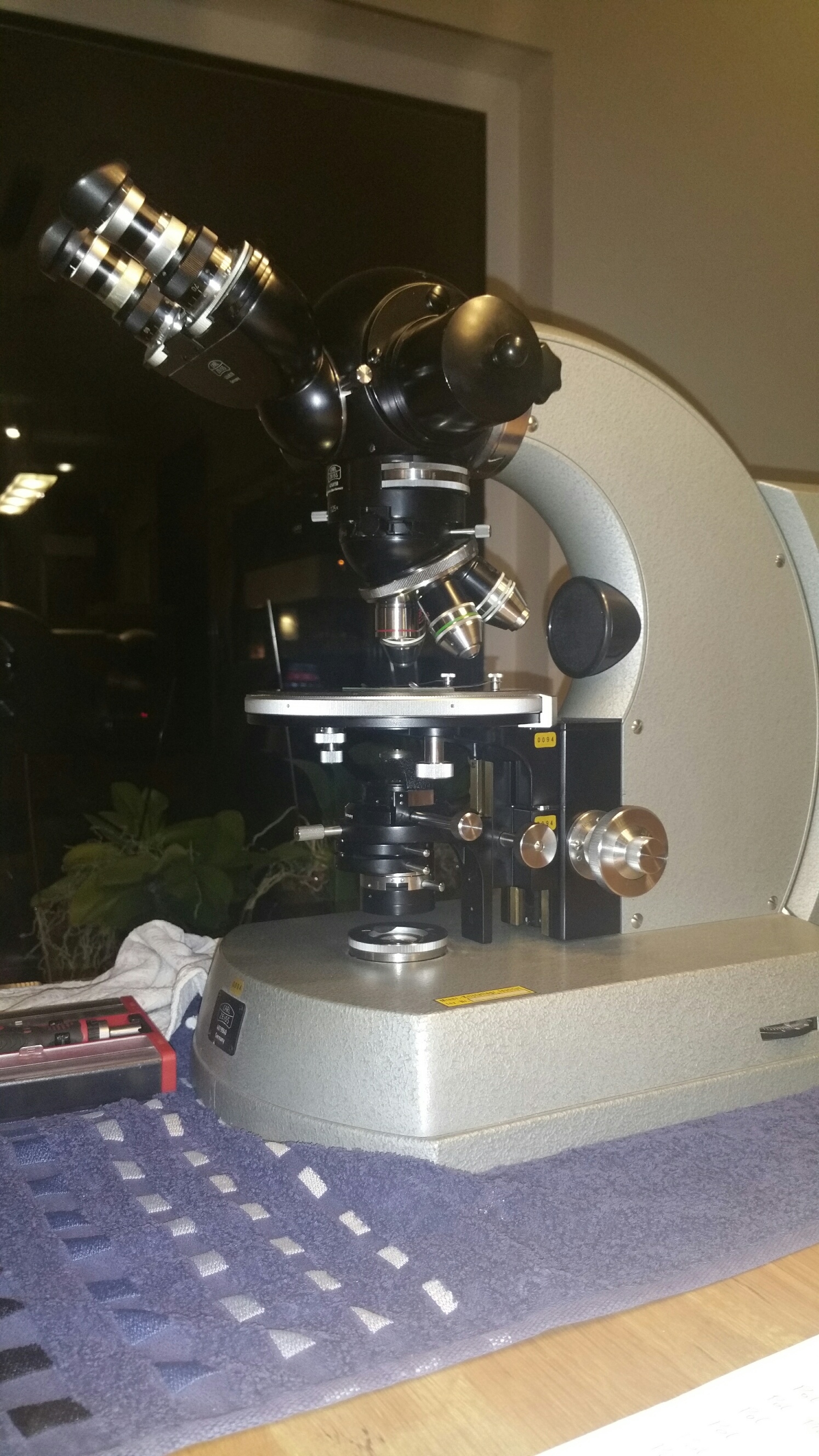

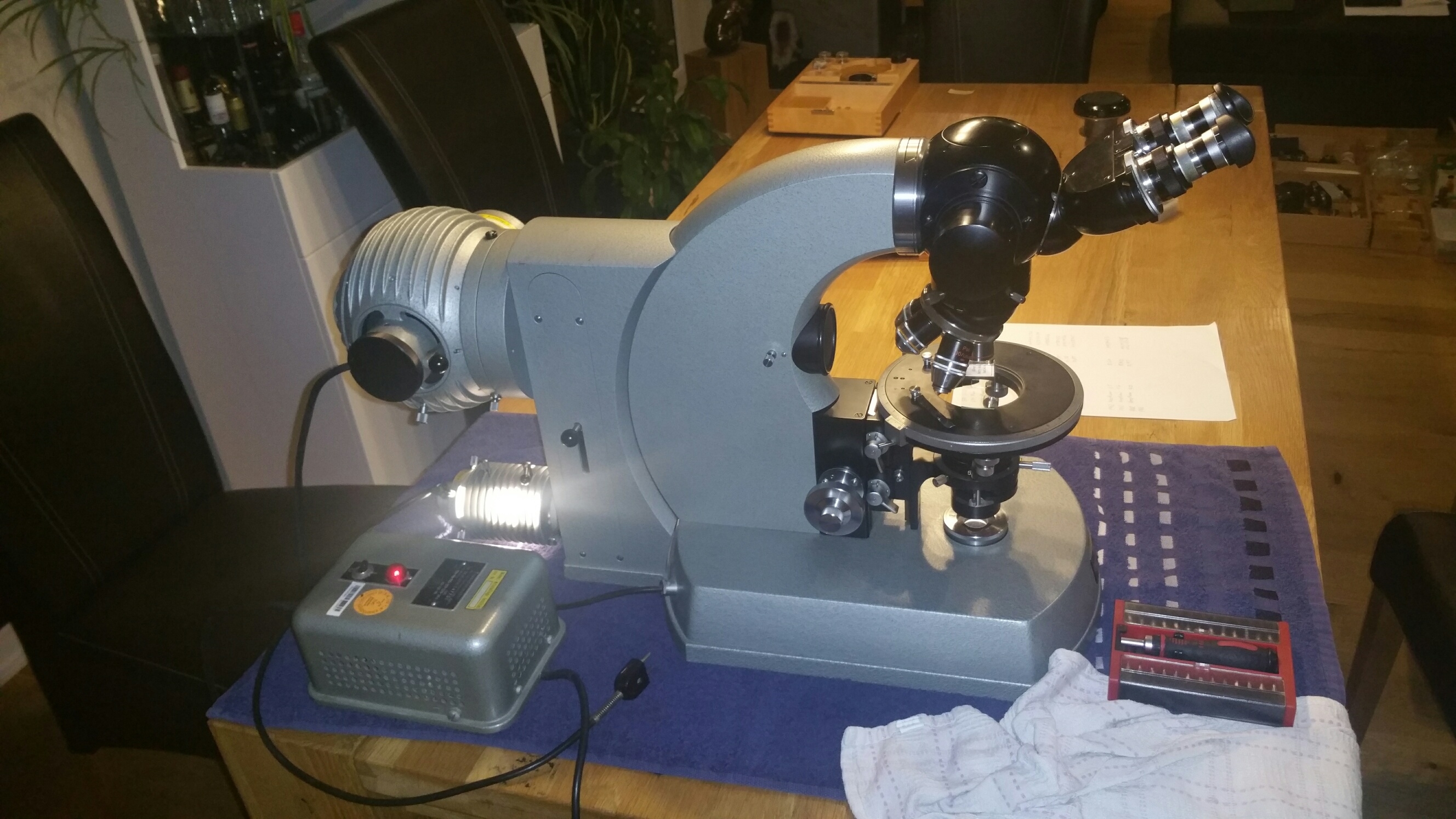

Das Mikroskop zusammengebaut.

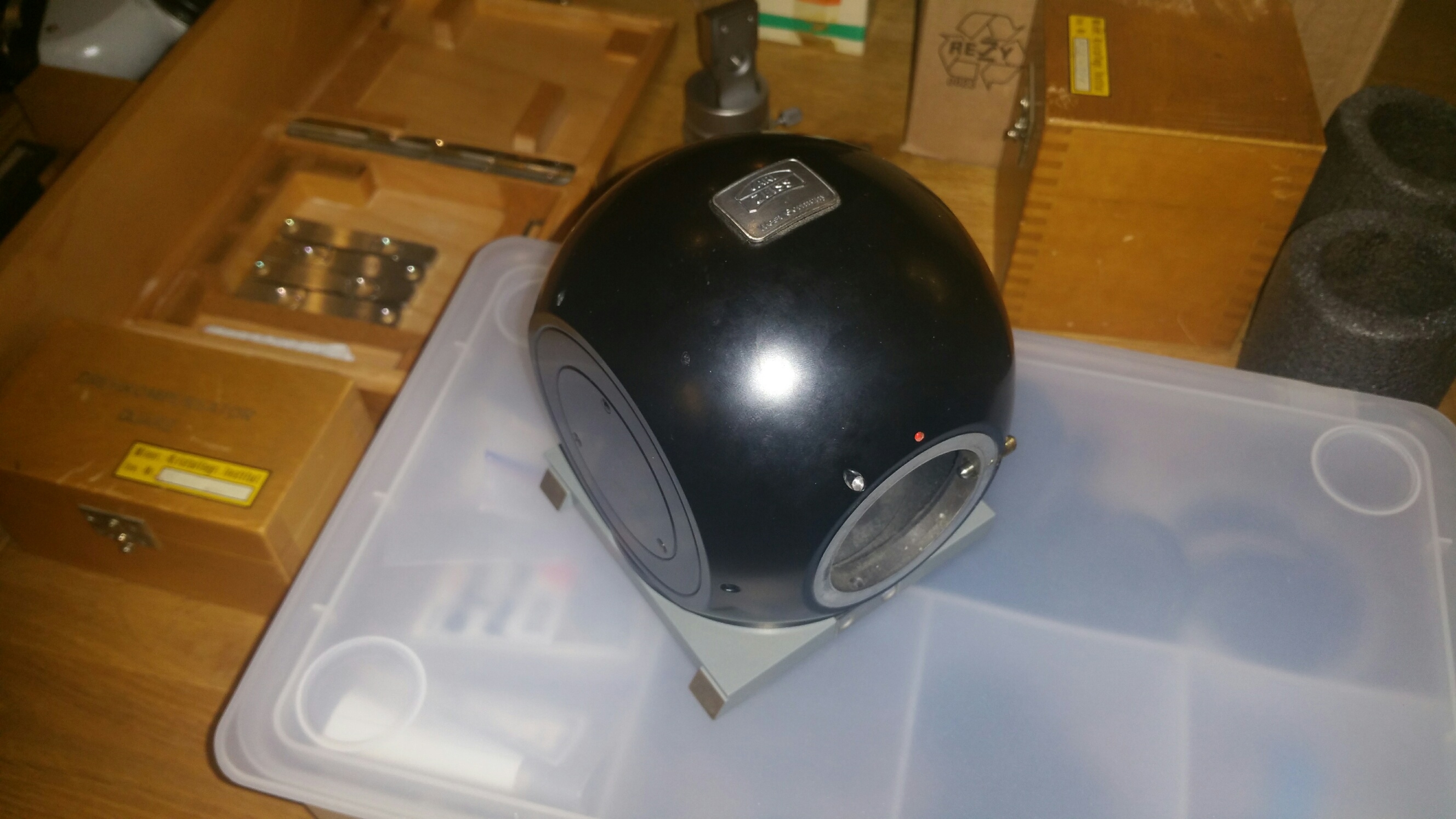

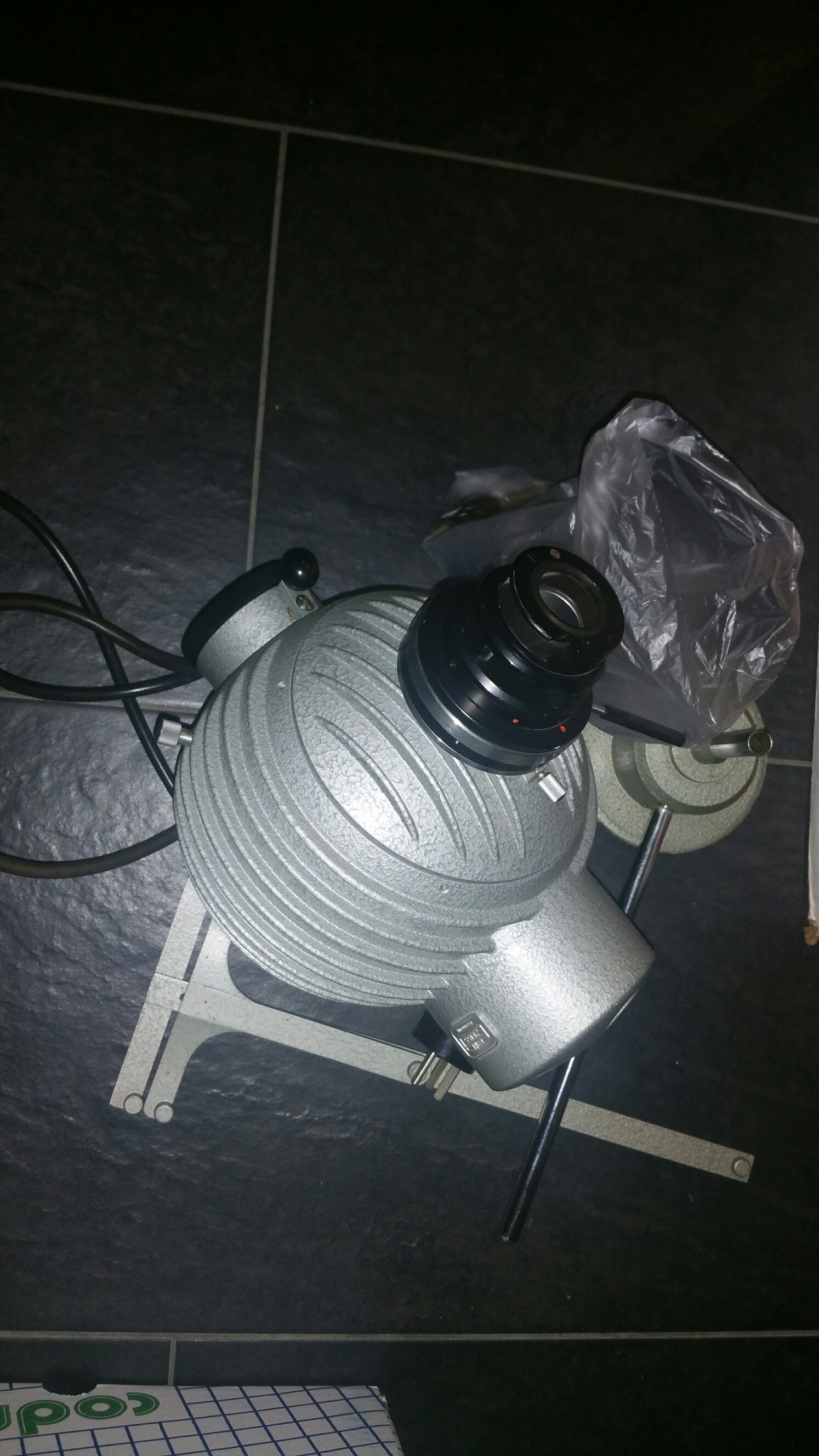

Das HBO Lampenhaus.


Der Kopf vom Ultraphot fürs luminar

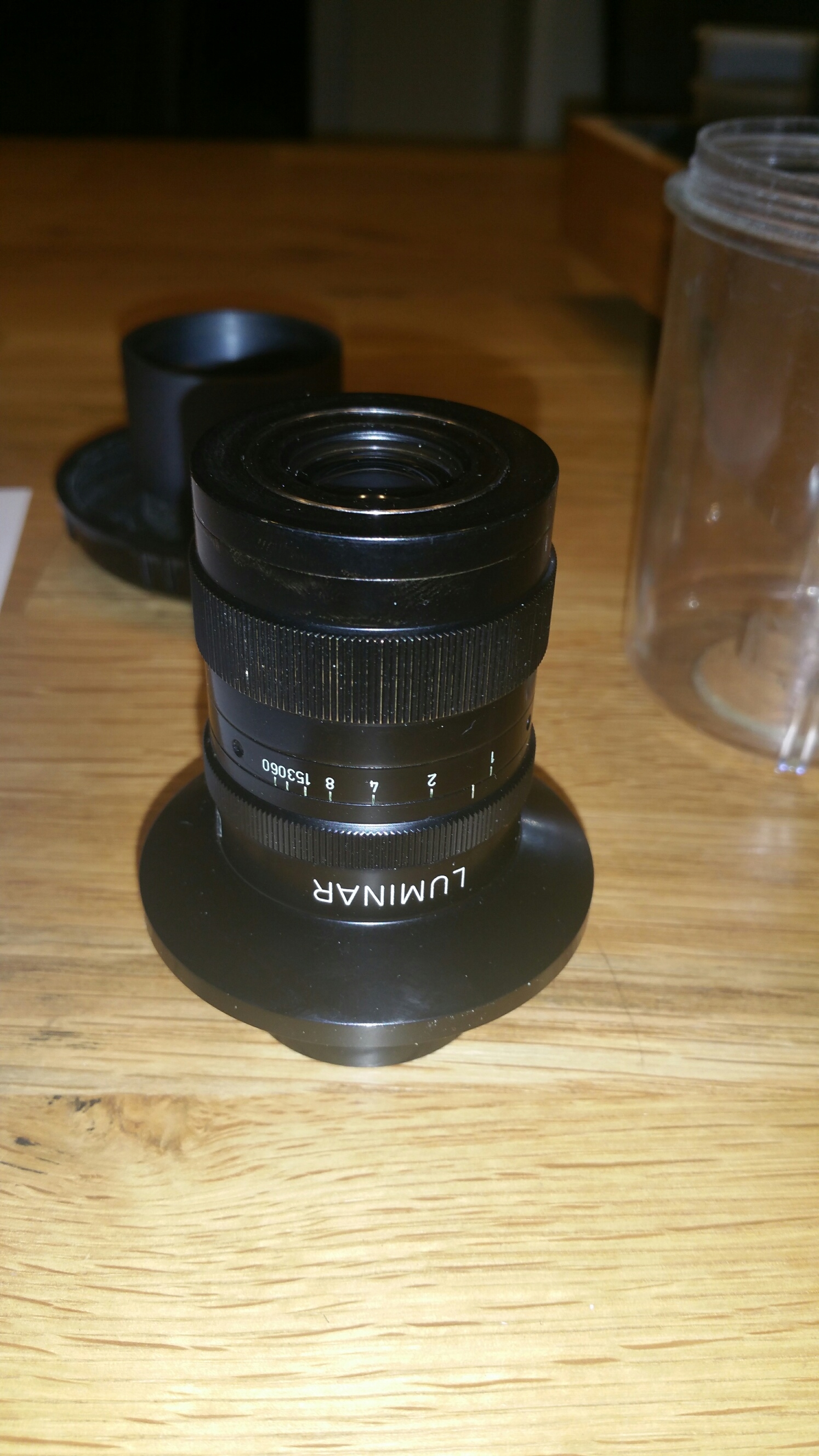

Das Luminar

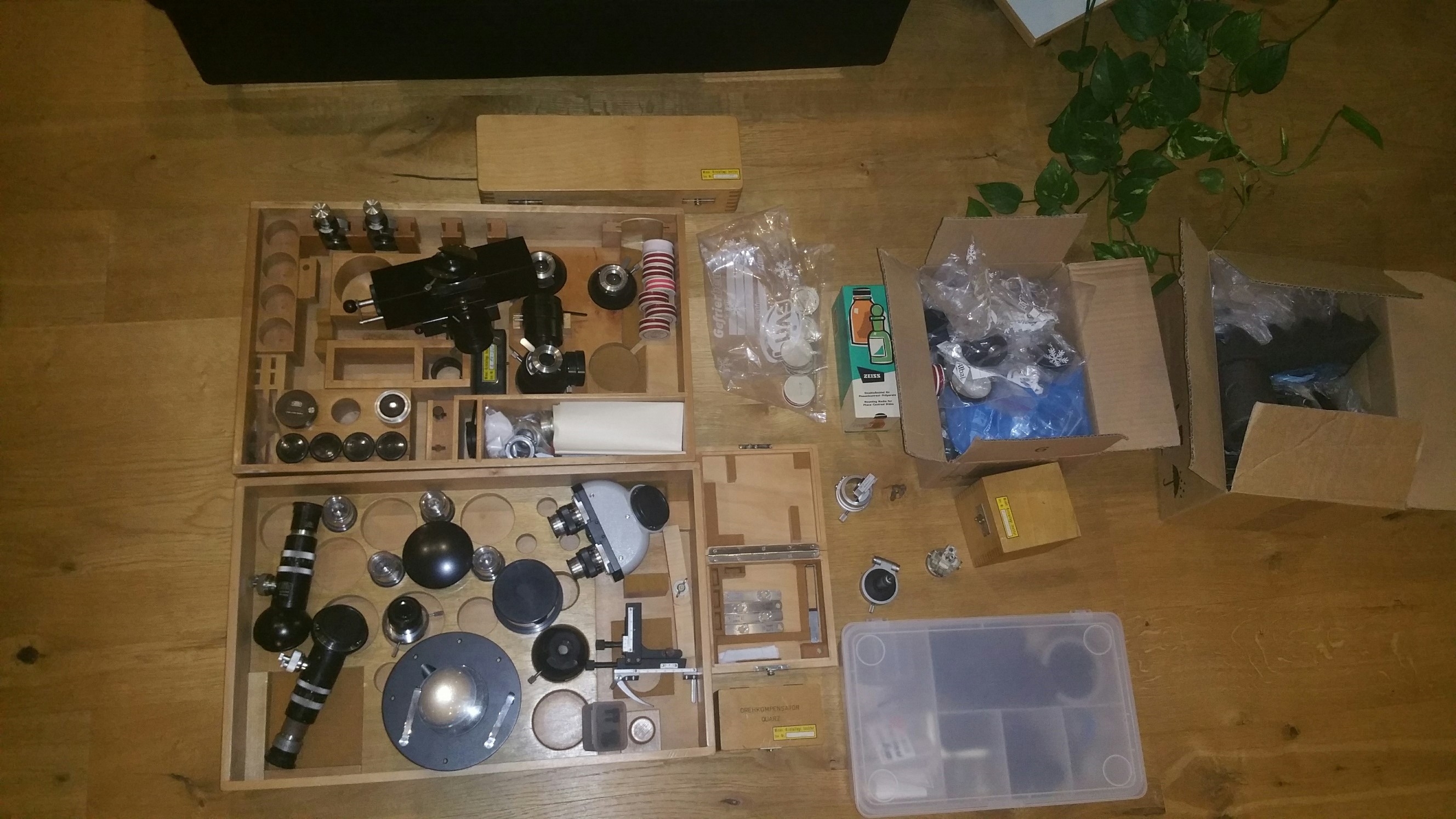

Das Zubehör

[Klaus Herrmann]

Hallo Basti,

wenn ich das richtig sehe, hast du eine Mischung aus Universal und Ultraphot. Der schwarze Kopf im 4. Bild passt eigentlich nur an ein Ultraphot, das Luminar gehört da auch dazu. Sehe gerade: hast du schon selbst bemerkt - sorry!
Fluoreszenzkondensor und Auflichtkondensor kann ich auch sehen. Der Poltisch hat einen Feststeller, der muss natürlich lose sein. Aber er kann auch verharzt sein. Das Reibrad zum Feindrehen kann abgerieben sein, dann muss der Gummiring ersetzt werden. Und wahrscheinlich der Tisch zerlegt und neu gefettet werden. Habe gerade 2 Kreuztische komplett überholt, abendfüllend, aber lohnt sich!

[vvbasti]

Ja leider war das wild durcheinander gewürfelt, man glaubt nicht was ich alles gefunden habe.
ich glaub sogar einen 5 Achsigen Präperatenhalter für ein Raster Elektronen oder so,
für Lichtmikroskopie kann der nicht sein. So fein arbeitet man da nicht.
Bitte berichtigt wenn es etwas anderes ist.



Was den Kopf für das Luminar betrifft, ich habe noch zwei köpfe für Ultraphot.
Einen davon bau ich mir um so das meine Nikon oben drauf Platz hat, Den Mount für das Stativ lass ich mir auf der Arbeit Fräsen.
Ist ja kein großes Wunderwerk.

Oder gab es für Luminare auch Adapter fürs Universal so wie beim Standard ?
Die passenden Kondensoren muss ich mir auch noch besorgen fehlt hab ich bemerkt.

Auflicht Fluoreszenz scheint alles soweit vorhanden zu sein, die Filter im III RS schauen noch brauchbar aus.

Für Pol bin ich mir nicht Sicher ob der drehbare Analysator noch geht, was muss sich denn da alles bewegen ?

[Klaus Herrmann]

Für Pol bin ich mir nicht Sicher ob der drehbare Analysator noch geht, was muss sich denn da alles bewegen ?

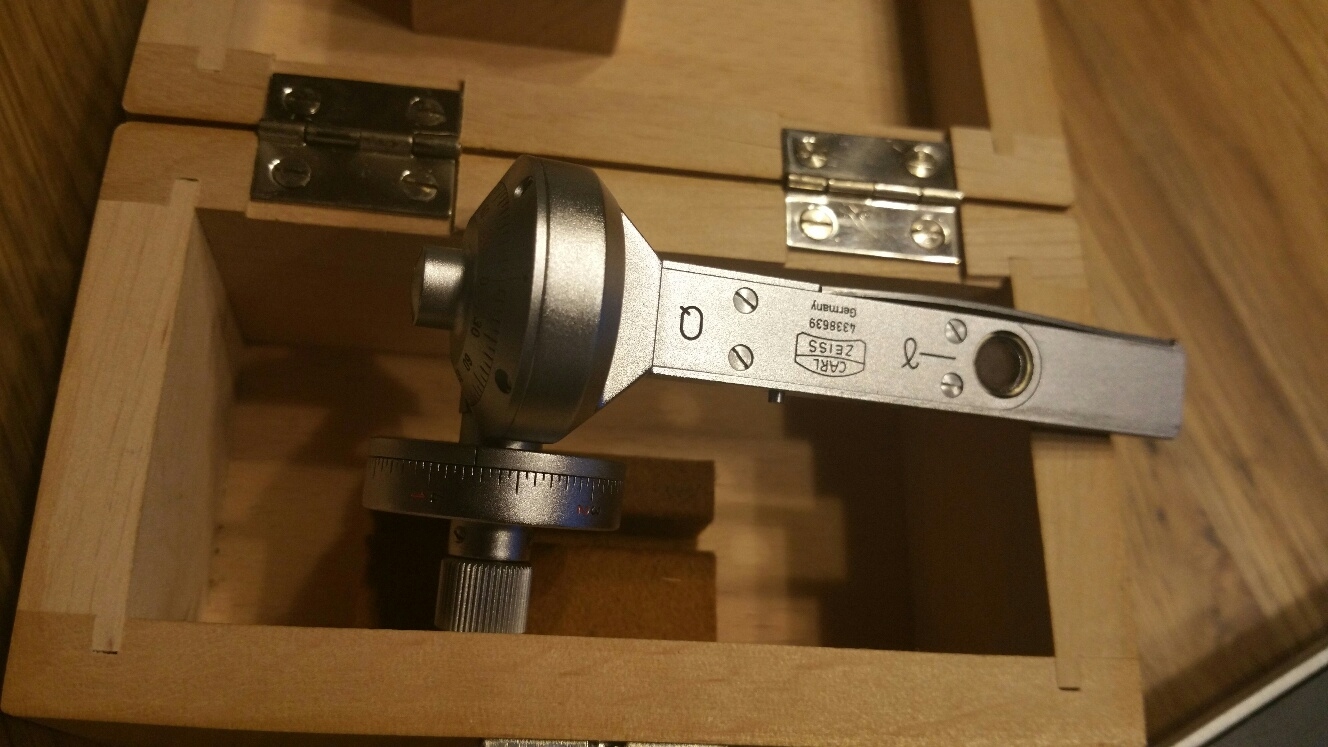

Das ist ein Kompensator nach Ehringhaus!
Der kommt in den Schlitz für die Kompensatoren. Hat noch das alte Querschnittmaß 4x12 mm. Wenn du an dem Rad rechts drehst, dann dreht sich die runde Skala vorne synchron mit und die Kompensatorplatte kippt aus der Horizontalen. Wichtig: einschieben und ausziehen nur in Null-Stellung, sonst wir das wertvolle Teil geschrottet!

Der Drehanalysator steckt - so wie ich das sehe - senkrecht hinter dem Fluoreszenzkondensor gleich in doppelter Ausführung.

Den Mount für das Stativ lass ich mir auf der Arbeit Fräsen.
Ist ja kein großes Wunderwerk.

Du hast beneidenswerte Möglichkeiten, dies Umarbeitung ist aus meiner Sicht kein Klacks, weil die Aufnahme völlig anders aussieht.

Noch ne Anmerkung nebenbei: Hoffentlich hast du nicht zu viel bezahlt für den ollen Krempel, also ein Hunni wäre noch im Rahmen!

Der Präparatehalter sieht nach professionellem Eigenbau aus und könnte zu einem Spindeltisch gehören (Vermessung von Kristallwinkeln). Olaf kann dazu kompetent antworten.

[vvbasti]

Die Mount Platte wird nach dem original nachgebaut und auf der CNC gefräst.
Heutzutage sind das 20min am PC und 25min warten vorm Automaten, so in etwa.
Der universal Mount ist nicht sehr komplex wenn man ihn aus zwei teilen konstruiert.

Das mit dem Hunni hab ich mal gekonnt überhört,
alleine der III RS FluAuflicht kost nicht gerade Wenig, die ganzen Pol Objektive sind auch nicht ganz billig.

Für nen Hunni bekommt man nicht mal ein vernünftig ausgestattetes LOMO
Zudem die Universal Geräte beliebter sind wie die Phomis, die ham ja den ganzen Kamera Krämpel im Bauch den kein Mensch braucht.

Also ein Hunni reicht da nicht ganz da bin ich mir recht sicher

[Peter V.]

Hallo vvbasti,

nennst Du uns deinen Vornamen? Irgendwie doof, Dich mit "vvbasti" anzureden.

Ja, so isser, der Klaus! Preisvorstellungen hat der.... Nen Hunni!  Ok, viel Krempel, alles ungeordnet, putzen muss man auch noch...das ist doch trotzdem alles zusammen so um 300 EUR wert. Übrigens - ich würde des Dir gerne abkaufen und sogar noch 200 EUR mehr geben, auch über einen Tausch gegen ein Standard mit ordentlichem Objekttisch können wir reden.

Aber jetzt mal im Ernst (und Klaus hat natürlich auch nur a Späßle gemacht): Das ist schon ein toller Fang, den Du da gemacht hast. Wenn ich es richtig sehe, ein komplettes Polmikroskop. Das ist schon ein wirklich nettes Gerät (das ich auch gerne hätte). Glückwunsch!

Bist Du feinmechanisch begabt? Falls nicht, versuch Dich bitte nicht am de Tisch oder sonstigen Komponenten, sondern investier lieber ein paar EUR und lass das von jemandem machen, der es schon einmal gemacht hat und kann. Es wäre echt schade, wenn da etwas zerstört wird.

Das zweite von Dir angefragte unbekannte Teil ist ein sogenannter "Goniometerkopf" und gerhöt - wie schon erwähnt - höchstwahrscheinlich zu einem Spindeltisch.



Ich wünsche Dir viel Freunde bei der Reanimation und Benutzung dieses feinen Mikroskops.

Herzliche Grüße
Peter

[limno]

Hallo Peter,
einfach die Vorstellung lesen! Da erfährst Du, dass "vvbasti", Sebastian heißt!
Liebe Grüße
Heinrich

[vvbasti]

Cool danke,
Das mit den 100Euro hab ich auch nicht wirklich ernst genommen,
Aber gleich vorweg, alles was an mein Mikro Passt bleibt auch bei mir (-;
Alles was nicht passt wird passend gemacht, wenn es lohnt.
Alles was dann noch übrig ist gebe ich dann weg.

Ja Pol technisch scheint alles vorhanden zu sein, lediglich 2der Pol Objektive sind hinüber.
Das 2,5 Plan Pol Übersicht und ein 40er Pol davon waren aber 2 Dabei, vermutlich damals schon defekt und ersetzt.
Auch die Analysatoren sind 2 Stück da und Intakt.

Den Quarz Kompensator habe ich gerade wieder gängig gemacht.
Der war wie vieles komplett verharzt, hab den schneckentrieb abgenommen und eingelegt, nach 1h ließ er sich wieder drehen.
Der Vorgänger hatte leider die madenschraube ab genudelt, hab sie aber noch raus bekommen und ersetzt.
Nach dem kompletten entölen des Triebes hab ich Uhrmacher Öl verwendet, damit sollte das Thema verharzen nicht mehr vorkommen.

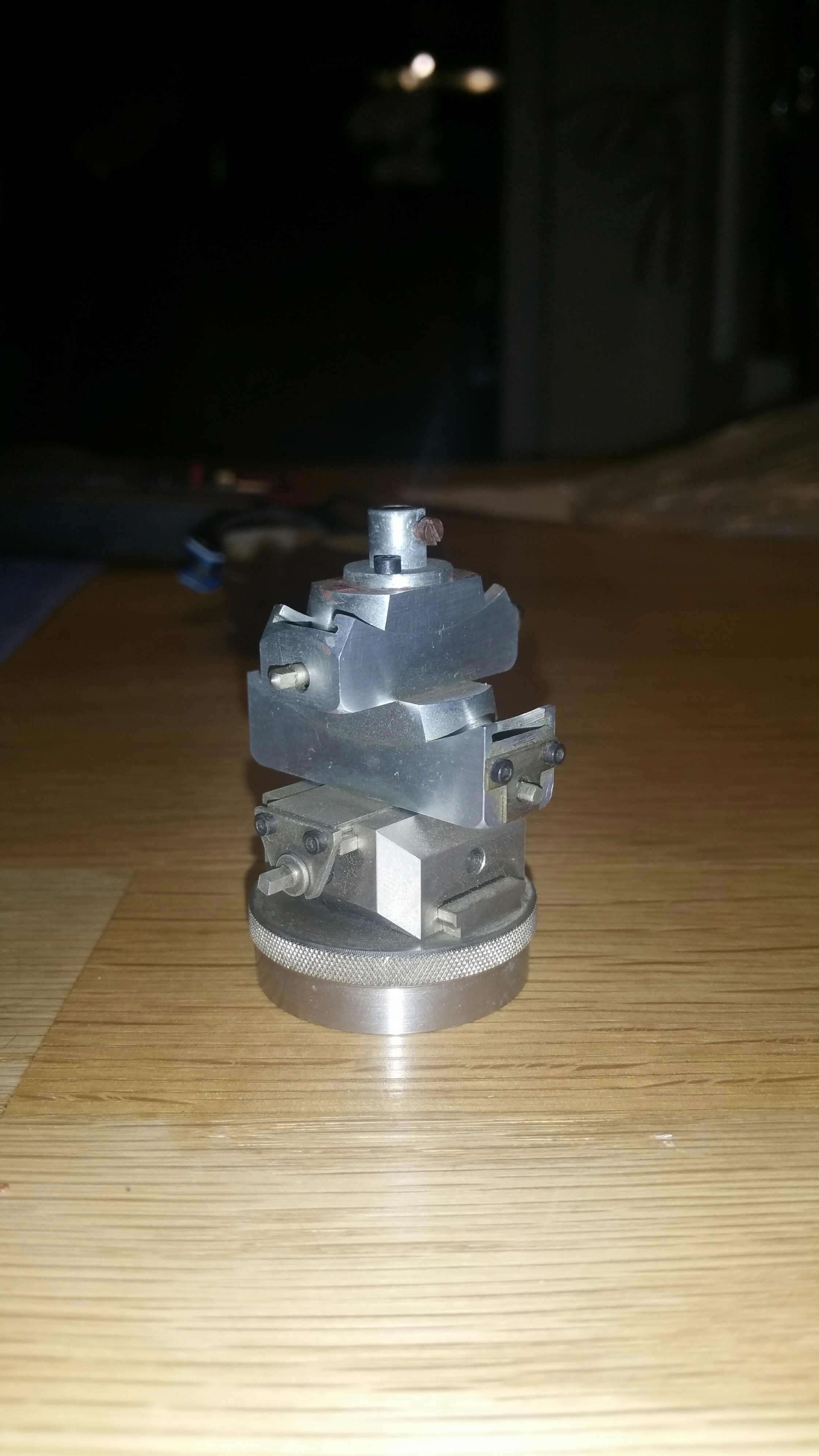

Was den tollen Goniometer Kopf betrifft, ein paar der teile hab ich auch rumpurzeln gesehen,
Wusste nicht genau für was das ist, den Drehknopf mit Skalierung hab ich irgendwo gesehen.
Brauch ich quasi nur noch ne Halterung dann kann man damit kleine Zwerg Kristalle bestaunen Richtig ?
Also der kommt schon mal wieder aus der Kuriositäten Kiste und wird später mal verwendet.

ich hatte auch so Kristalle auf einer Art hauch dünnen glas Kanüle dabei, die warn da dann eingespannt denke ich, sah genauso aus wie auf dem Bild

und die Rote knete (wachs) war vermutlich zum auf kitten von größeren Präparaten denn an dem 5Achsen Tisch ist noch restknete.

Cool mal gespannt was ich da noch so alles finde.

[Peter V.]

Hallo,

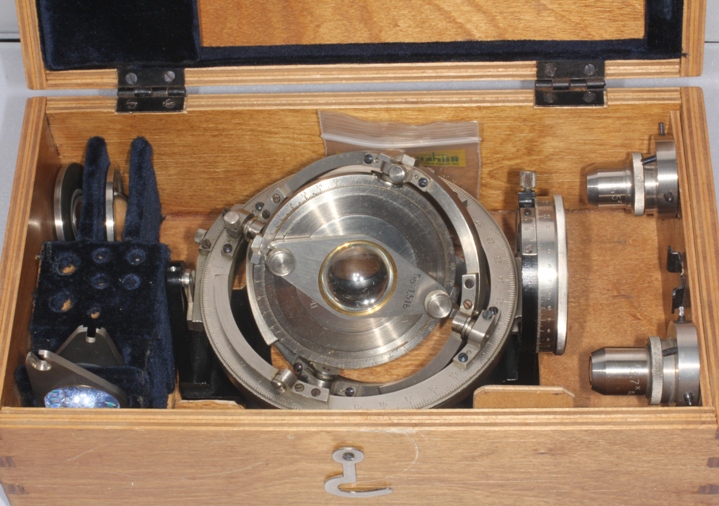

5-achsiger Tisch? Ist da etwa auch noch ein "Universaldrehtisch" dabei?

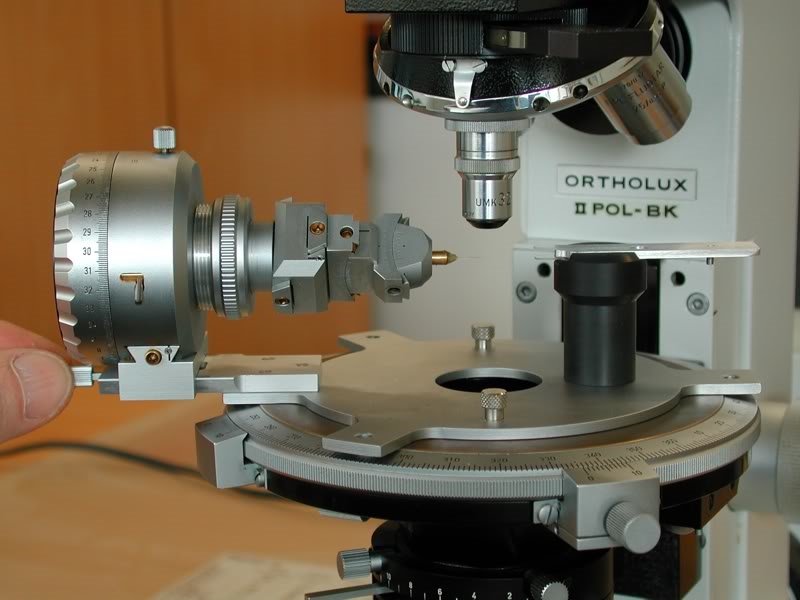

Möglicherweise hast Du auch tatsächlich einen kompletten Spindeltisch, wenn Du mal genau in Deinem Konvolut kramst. Die "Kristalle auf Nadeln" sprechen schwer dafür.

Fotografier doch mal alles, was Du da so hast.

Vielleicht finden sich noch ein paar Schätze.

Interessant ist auch, dass der "Achsenbild-Monotubus" gleich doppelt vorhanden ist. Da hat man wohl alles, was im Institut noch herumlag, zusammengerafft und in eine Kiste gepackt.

Herzliche Grüße
Peter

[Klaus Herrmann]

Hallo Basti,

Ja, so isser, der Klaus! Preisvorstellungen hat der.... Schockiert Nen Hunni!  Grinsend Grinsend Ok, viel Krempel, alles ungeordnet, putzen muss man auch noch...das ist doch trotzdem alles zusammen so um 300 EUR wert

Na gut, schon richtig. Der "Krempel" hat mal locker so viel gekostet, wie damals ein S-Classe Mercedes. Und so komplett alles auf ein Mal zu bekommen ist schon einen Asbach Uralt wert! Da werden dich viele beneiden drum!
Und durch die Dubletten hast du sogar die Chance zu refinanzieren! 2 Drehanalysatoren, 2 Poltuben mit Bertrandlinse für Konoskopie, da kannst du Achsenbilder anschauen. Und wer weiß, was sonst noch alles auftaucht beim genauen durchforsten. Viel Spaß dabei - muss ein Gefühl sein wie auf der Schatzinsel!

[vvbasti]

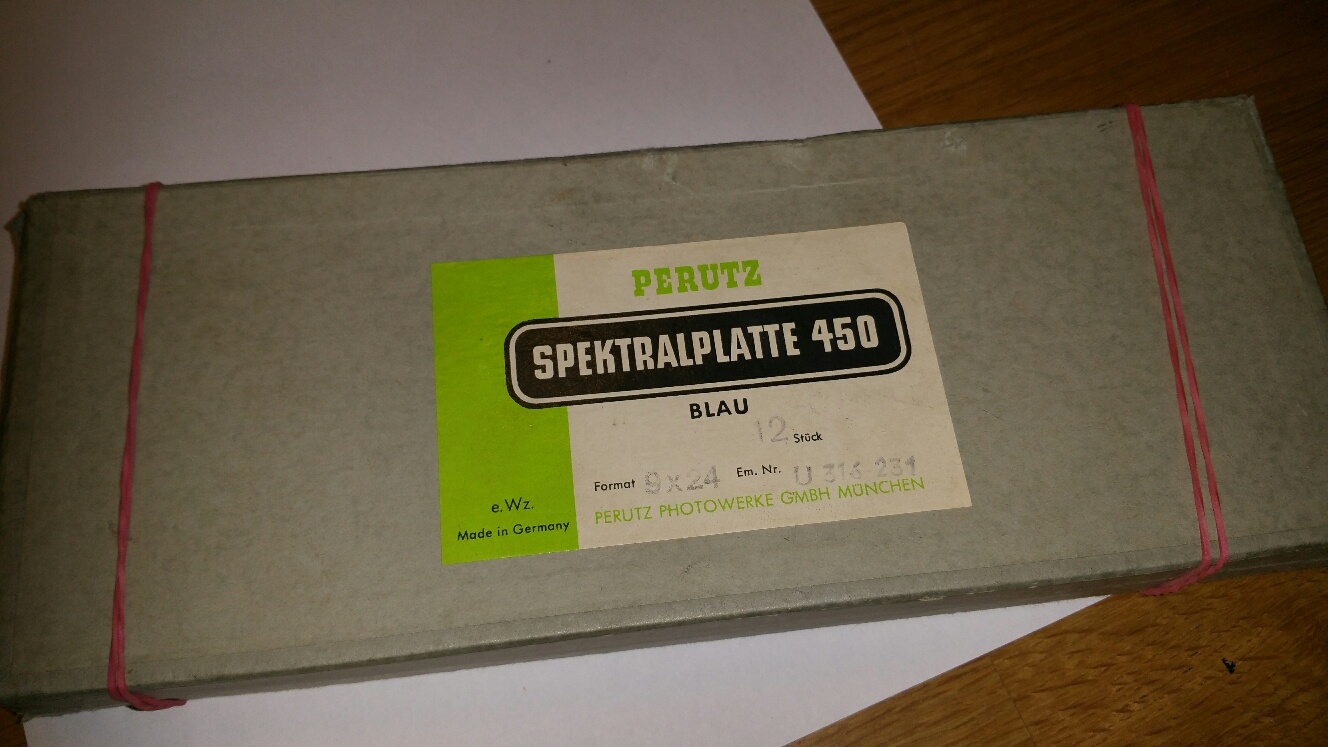

Ja das ist schon recht witzig, ich hab grad Spektralplatten gefunden,
Sind vermute ich Foto Platten, hab Sie nicht geöffnet da die sicherlich wie ein film auf licht reagieren.
Vermute das gehört zu dem komischen Spektrometer der da dabei war.



Ja den Universaltisch hab ich glaub ich auch, aber der ist komplett zerlegt. Eventuell sind es auch nur Teile
Sind lauter Ringe mit Skalen, muss ich erst mal sehen dass ich Ihn wieder zusammen gebaut bekomme.
Ein metallteil ist defekt, deswegen vermutlich auch in teilen, kann ich aber nachbauen. Hoffe es fehlt nicht noch mehr vom Tisch.

[vvbasti]

So, aktueller Stand.

- Alle Blenden wieder gängig Aperaturblende war fest und verharzt.
- Lichtweg sauber, die Umlenkspiegel im Lampenanbau sind wieder Spiegel, die waren Weiß. Vor allem der untere.
- Sammellinsen in den Lampenhäußern haben nicht mehr den Status durchscheinend, sondern in Transparent
- Sammellinse im Kürbis richtig eingebaut, war verkehrt rum )-; das müssen echt Akademiker gewesen sein die das zuletzt in Händen hatten. (-;
- Leuchtmittel justiert, soweit mir möglich. Mir fehlt noch die Anleitung der Lampenhäuser darin war das erklärt laut Buch.
- Drehkompensator ist jetzt wieder ein Drehkompensator, war auch komplett fest.
- Alle Schieber gereinigt und Dreck der letzten 56 Jahre entfernt.

Erster Funktionstest = bestanden, alle Elefanten (Staub) aus der Bildfläche sind verschwunden.


Noch eine Kurze Meinungsfrage.
Ich bin aktuell dabei alles was ich vorher hatte zu verkaufen, steht ja nur rum.
Meine BH2 Kopie geht weg is klaar, mein Mono Lomo geht auch weg ebenfalls klar.
Ich hab aber noch mein großes LOMO mit Köhler Lampe etc. und 2 Sätzen Objektive incl. Kompensations Okulare und 3 Revolvern
BinOkular Tubus und Dunkelfeld, sowie ABBE und einen Pol Kondensor
Jetzt habe ich mir mal die aktuellen Preise angesehen und welch wunder LOMOS haben leider immer noch einen schlechten Ruf.
Somit werde ich nicht viel erwarten können, so stellt sich mir gerade die Frage ob ich es eventuell nicht doch behalte.

Nun meine eigentliche Frage, wie gut sind die Lomo Objektive im Vergleich zu den modernen Chinesischen Standard Objektiven.
Sind die LOMOS genauso gut ? oder sind die billigen Achromaten für 5er Satz 200 Euro wesentlich besser ?
Abgesehen von der Abgleichlänge die ja bei lomo noch 33,5 ist.
Denn dann würde ich drüber nachdenken Sie am Universal weiter zu nutzen für 0815 Aufgaben.

[vvbasti]

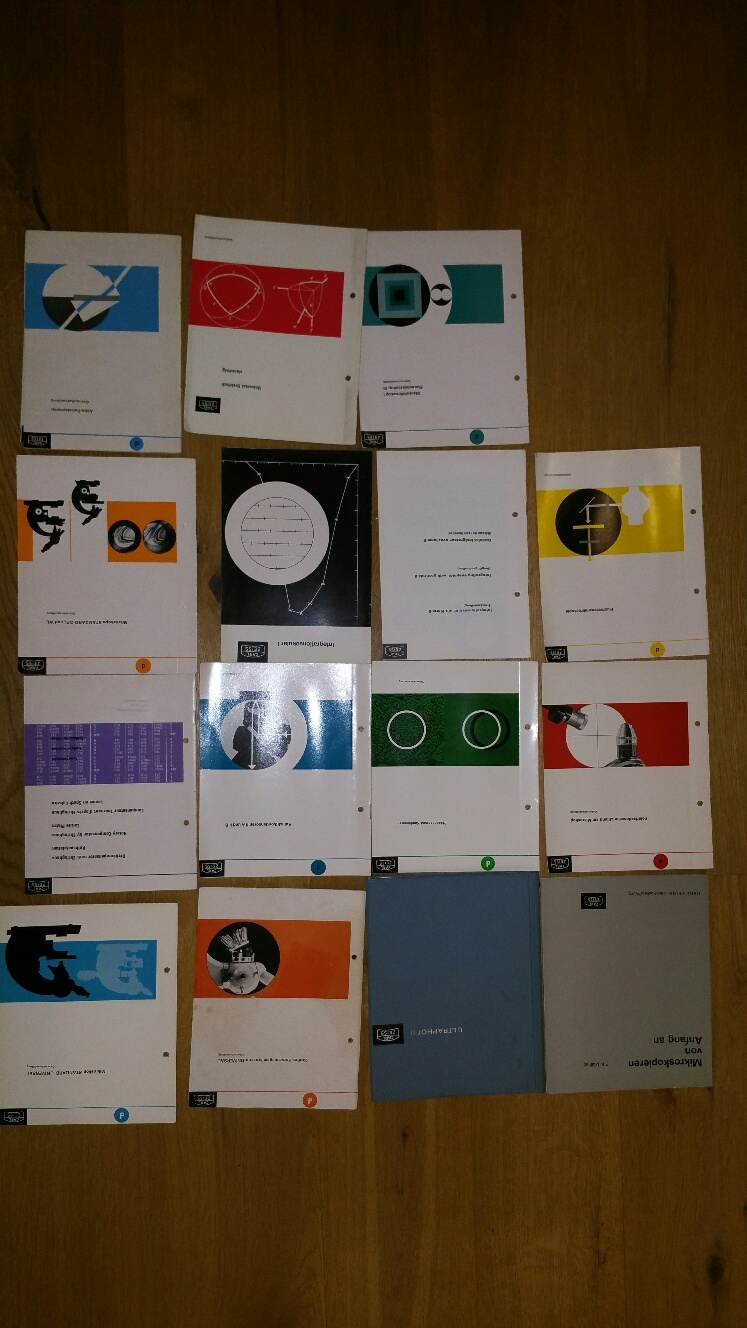

Ich habe mal die Handbücher Fotografiert,
ich dachte nicht dass da noch so viel Original dabei ist, und hatte vorher das Netz durchforstet.
Sehr viel in deutscher Sprache war leider nicht zu finden, EN ist zwar kein Hindernis aber Muttersprache ist mir doch lieber.

Jetzt hab ich mal alles heraussortiert was dabei war, es ist alles soweit unversehrt, selbst die Korrekturen sind dabei.

Ich stelle mal das Foto ein, eventuell benötigt der ein oder andere ja etwas davon.
Scanner steht bereit (-;
