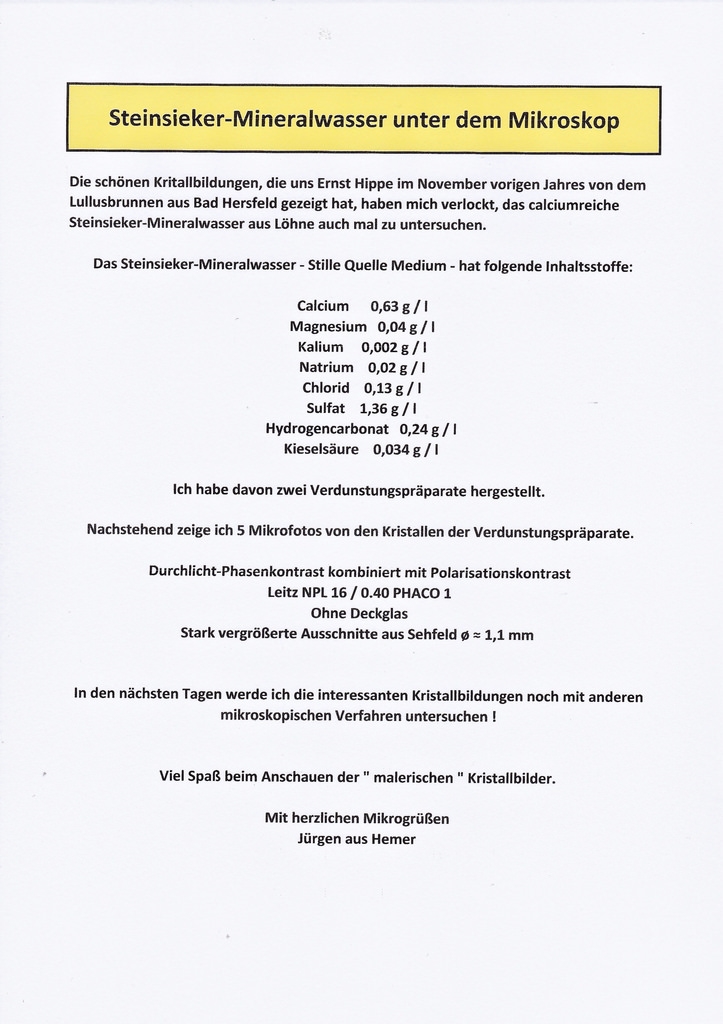

Steinsieker-Mineralwasser unter dem Mikroskop

[Schrodt]

[Glück auf]

Hallo !
Wunderschön !!
Trinke gerade Tonic Wasser, mach gleich Mal einen Tropfen aufs Glas...
Mal sehen. Leider werde ich das Ergebnisse nicht zeigen können.
Gruß
Klaus

[Klaus Herrmann]

Hallo Klaus,

wird ohne Polarisation etwas enttäuschend sein!

[Heiko]

Hallo Jürgen,

aus Deinen Fotos grüßen die Schwalbenschwänze des Gipses. Freut mich besonders, da ich vor einiger Zeit auch schon einmal das Vergnügen hatte:



Viele Grüße,
Heiko

[Glück auf]

Ach stimmt ja.
Und das habe ich nicht.
Klaus

[Schrodt]

Ergänzung:  4 Mikrofotos von den Verdunstungspräparaten
                  Scharf eingestellter Leitz Interferenzkontrast ICT
                  NPL FLUOTAR 25 / 0.55 ICT
                  Wegen der höheren Apertur mit lose aufgelegtem Deckglas
                  Sehfeld ø ? 0,9 mm

Anmerkung:  Die vorhandene Schärfentiefe reicht ohne Stapeln nicht aus, die voluminösen Kristalle in vollem Umfang scharf abzubilden !

       @.         Heiko, vielen Dank für das schöne Gips-Bild. Man kann die Calciumsulfat-Dihydrat-Kristalle ( Gips-Kristalle ) auch gut auf den Mikrofotos erkennen.
                    Klaus, es freut mich, dass dir die Bilder gefallen.

Beste Grüße
Jürgen aus Hemer

[Schrodt]

Ergänzung:  6 Mikrofotos von den Verdunstungspräparaten
                   Spiegelreflexmikroskopie mit Leitz Auflicht-Interferenzkontrast ICR
                   NPL 10 x / 0.20 P
                   Bild 1 :  Übersichtsbild mit Sehfeld ø ? 2,8 mm
                   Bilder 2 - 6 :  Stark vergrößerte Ausschnitte aus Sehfeldern ø ? 1,1 - 1,7 mm

Viel Spaß beim Anschauen.

Mit herzlichen Mikrogrüßen
Jürgen aus Hemer

[Schrodt]

Ergänzung :  Polarisiertes Durchlicht-Dunkelfeld
                   PL APO 16 / 0.40

Übersichtsbild  •  Sehfeld ø ? 1,4 mm



Stark vergrößerter Ausschnitt aus Sehfeld ø ? 1,4 mm



Beste Grüße
Jürgen aus Hemer

[Heiko]

Hallo Jürgen,

lasse doch einmal unter Deckglas eindunsten. Mit pol. Durchlicht sollte dann Farbe in's Spiel kommen und konturenscharfe Kristalle entstehen.

Viele Grüße,
Heiko

[Schrodt]

Hallo Heiko,

vielen Dank für deinen Tipp. ich werde umgehend ein Verdunstungspräparat unter Deckglas anfertigen, dann sind die Kristalle sicherlich flacher und ohne Stapeln besser zu fotografieren.
Ich habe inzwischen schon 2 Deckglaspräparate erhitzt. Die dabei entstandenen Kristalle sind allerdings alle sehr klein ! Von den Verdunstungspräparaten habe ich heute auch Pol-Bilder fotografiert,
die ich bald im Forum zeigen werde.

Viele Grüße
Jürgen aus Hemer

[Schrodt]

Ergänzung :  Durchlicht-Polarisationskontrast
                   PL APO 16 / 0.40
                   ICT-Kondensor

Übersichtsbild • DL-POL • Sehfeld ø ? 1,4 mm



DL-POL • Stark vergrößerter Ausschnitt aus Sehfeld ø ? 1,4 mm



DL-POL • Stark vergrößerter Ausschnitt aus Sehfeld ø ? 1,4 mm



DL- POL + Kontrastmodulation mit Phasenkontrast-Ringblende II • Stark vergrößerter Ausschnitt aus Sehfeld ø ? 1,4 mm



Übersichtsbild • DL-POL + Kontrastmodulation mit ICT-Ringblende 100 • Sehfeld ø ? 1,4 mm



Weitere Bilder :  DL-POL + Kontrastmodulation mit ICT-Ringblende 100 • Stark vergrößerter Ausschnitt aus Sehfeld ø ? 1,4 mm









Viel Spaß beim Anschauen.

Mit herzlichen Mikrogrüßen
Jürgen aus Hemer

[Schrodt]

Ergänzung :  Neues Verdunstungspräparat mit Deckglas  -  Erste Kristalle nach ca. 16 Stunden Standzeit.
                   Durchlicht-Polarisationskontrast
                   PL APO 16 / 0.40
                   Stark vergrößerte Ausschnitte aus Sehfeld ø ? 0,9 mm







Viele Grüße
Jürgen aus Hemer

[Schrodt]

Ergänzung :  Weitere Kristalle aus dem neuen Verdunstungspräparat mit Deckglas
                   Durchlicht-Polarisationskontrast
                   PL APO 25 / 0.65 PHACO 2
                   Stark vergrößerte Ausschnitte aus Sehfeld ø ? 0,9 mm





Anmerkung:  In dem Präparat haben sich bisher nur wenige Kristalle gebildet !
                    Das PL APO 16 / 0.40 ist wegen der größeren Schärfentiefe besser
                    als das PL APO 25 / 0.65 für die Mikrofotografie der Kristalle geeignet !

Viele Grüße
Jürgen aus Hemer

[Heiko]

Hallo Jürgen,

im ersten Bild Deiner zweiten Ergänzung zeigst Du ja sogar einen ,,Schwalbenschwanz-Zwilling-Drilling".

Aber warum sind denn bei der nun geringen Schichtdicke Kontrast und Sättigung so kräftig geraten?

Ich erhalte unter diesen Bedingungen, selbst mit Kompensator, recht dezente Farben.

Viele Grüße,
Heiko

[Peter V.]

Hallo,

Olaf hatte es ja schon einmal angesprochen: Die Aufnahmen von Jürgen sind in erster Linie künstlerische poloptische Spielereien und insofern vermutlich stark mit Bilbearbeitung verändert. Sie geben sicher nicht die wahren Interferenzfarben wieder.

Herzliche Grüsse
Peter
