Mikrotomklingen für Kosmos-Mikrotom

[Wutsdorff Peter]

Liebe Fachmänner/frauen,

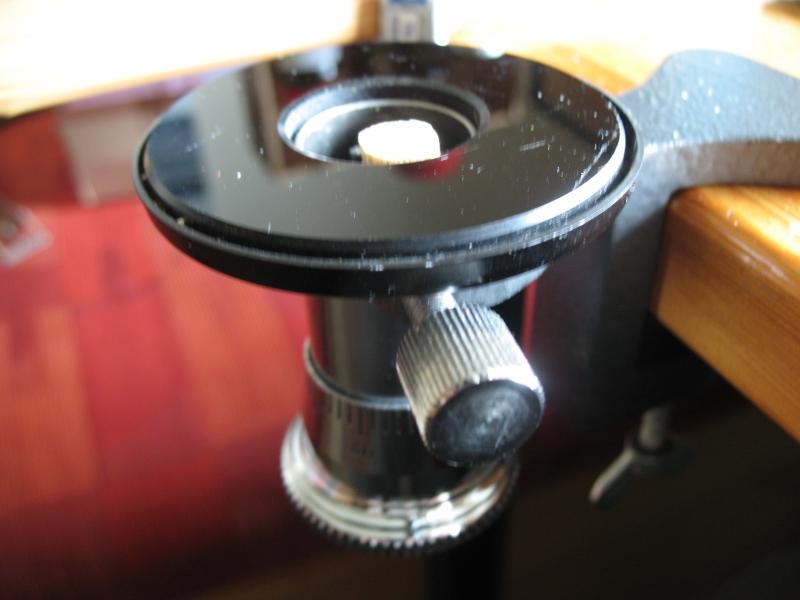

ich habe dieses Mikrotom  von einem Mitglied erworben:

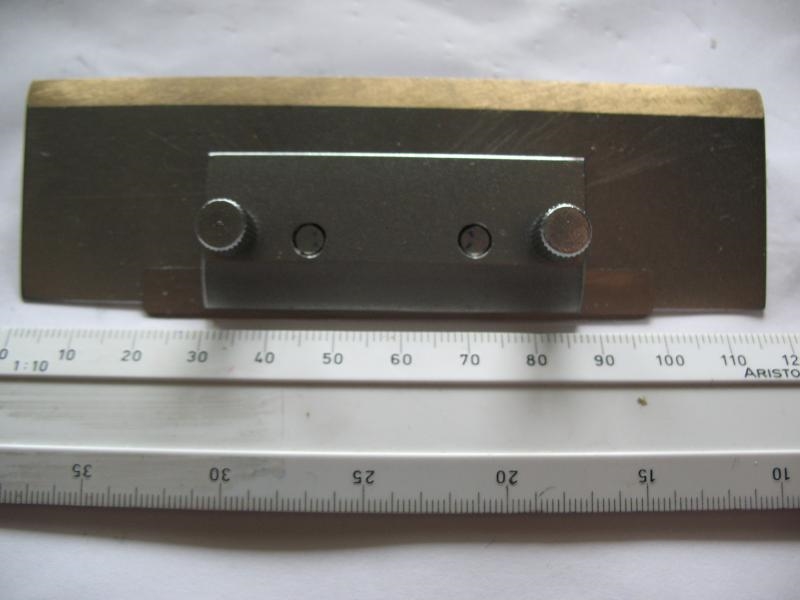

mit dieser Schneideeinrichtung und faetherlingen:



Bei ebay werden diese angeboten.

http://www.ebay.de/itm/322478989732?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT
Sind das die gleichen wie meine 80x8x0,26 mm?

Können noch andere als diese verwendezt werden, und was kosten die dann?

Gruß Peter aus Lorsch

[Klaus Herrmann]

Lieber Peter,

die sind besonders schmal und besonders ungeeignet.

Feather special blades in a practical dispenser for histology. Dimension of blade: 8 x 80 mm (H x L)

Du kannst bei mir ein Paket Leica 818er Einmalkingen bekommen die sind genauso lang (80 mm) aber 14 mm breit, statt 8 mm und mein Paket ist auch noch etwas billiger. Neuware von Leica.

Ist der Einmalklingenhalter eine Eigenkreation?

[Wutsdorff Peter]

Grüß Dich Klaus,
vielen Dank für die schnelle Antwort.
Ich nehme an, daß 818 die Stahlsorte ist (X10 CrNiMo 18 eine nichtrostender Stahl.
Aus dem habe ich s.Zt. meiner Angebeteten einen Ring gefeilt.
Wieviel Klingen sind in Deinem Paket, und was soll es kosten?
Übrigens: die beiden Zapfen des Klingenhalters kann man herausschrauben. Ich habe sie im Durchmersser etwas (ca 0,3mm) verkleinert. Jetzt passen auch Rasierklingen .
Der Klingenhalter gehörte zum Mikrotom
Gruß Peter

[Klaus Herrmann]

Hallo Peter,

Wieviel Klingen sind in Deinem Paket, und was soll es kosten?

Das Originalpaket von Leica enthält einen Sicherheitsspender in dem unten die gebrauchten Klingen eingeschoben werden können. 50 Klingen sind drin. Kostet 85.-

Ich habe gerade noch 4 Stück, davon ist ein Paket bestellt für das Treffen in Wohldenberg. Ab Freitag bin ich dann eine Woche dort, wenn du jetzt ja sagst, dann kann ich vorher noch verschicken.

818 die Stahlsorte ist (X10 CrNiMo 18 eine nichtrostender Stahl.

Da bin ich mir nicht so sicher, weil Typ 819 die Variante ist, die nur 8 mm breit ist. Ich denke eher, dass es eine Leica-Typbezeichnung ist.

[Wutsdorff Peter]

Hallo Klaus,
alles zurück ins Rohr!!
Ich benötige Klingen von 8 mm Breite.
HastDu die aus?
Gruß Peter

[Klaus Herrmann]

Hallo Peter,

die Granate fliegt schon, da ist jetzt erst mal nichts zu machen. Wieso sollen die 14 mm breiten Klingen nicht geklemmt werden in dem Halter?
Ich bin ab morgen Früh erst mal 1 Woche beim Wohldenbergtreffen.

Deinen Klingenhalter verstehe ich sowieso nicht richtig. Kannst du den mal zerlegt zeigen?

[Wutsdorff Peter]

Hallo Klaus,
das Geschoß wird also bald eintreffen.
Vermutlich ist eine 14 mm-Klinge stabiler?

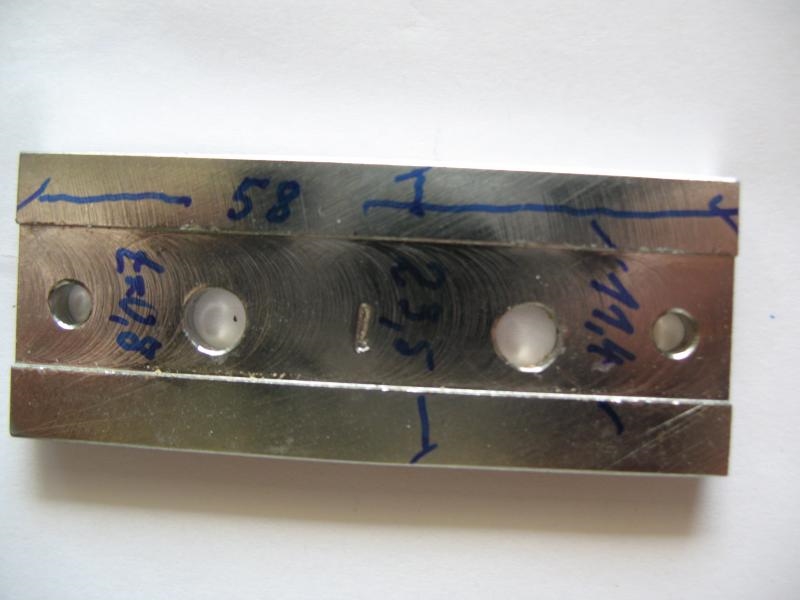

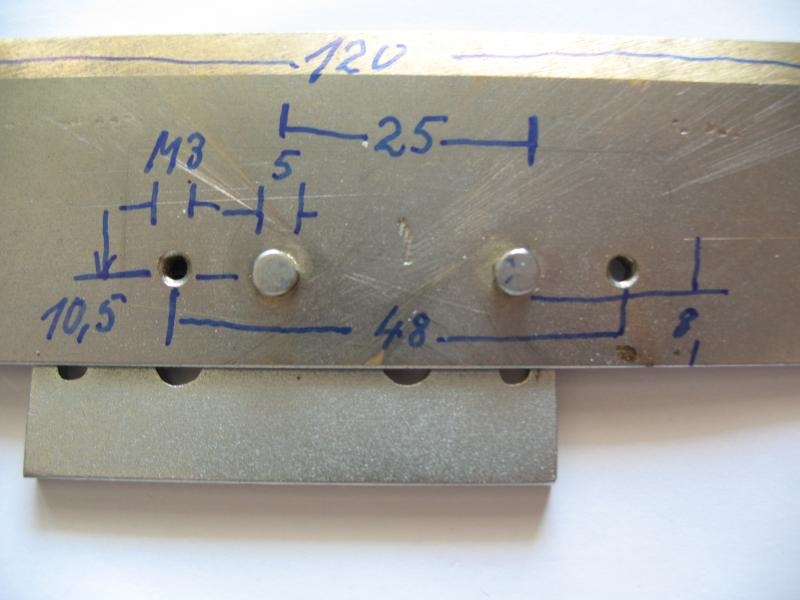

Anliegend ein Bild mit den Maßen der Grundplatte des Klingenhalters und die Andruckplatte von unten.
Die Zapfen lassen sich herausschrauben. Dann kann ich die M3-Gewindelöcher nach oben (also weg von der Klingenkante) versetzen. Die Nut der Andruckplatte wird exzentrisch nach oben erweitert und entsprechende Durchgangslöcher für das M3-Gewinde gebohrt. Vielleicht stelle ich auch noch eine neue Andruckplatte her.
Viel Erfolg und Vergnügen auf dem Wohldenbergtreffen
Gruß Peter









[Klaus Herrmann]

Hallo Peter,

inzwischen hast du es sicher selbst rausgefunden: natürlich passen die Leica-Klingen Typ 818. Der Kollege, der dir das ganze verkauft hat hat mir das ausdrücklich bestätigt. Wir haben beim Schwatzen festgestellt, dass er der Verkäufer war.

[Wutsdorff Peter]

Ja, Klaus, " im Prinzip ja"
Aber, da die 14-Klingen sehr weit vorstehen, liegt der Schneidkeil  (Keilwinkel 20 Grd) nicht auf dem Mikrot. auf.
Ich habe oben und unten (d. h. ober- und unterhalb der Stifte) eine Beilage von 1,5 mm unter die Klinke gelegt.  Jetzt liegt der Schneidkeil satt auf der Fläche und die Klingenschneide befindet sich ca. 0,5 mm über der Fläche des  Mokrot.

Übrigens: Wenn die Schneide nicht mehr scharf ist, kann man sie  auf einem "Arkansasstein" abziehen, hält aber nicht lange.
Auch eine Rasierklinge läßt sich verwenden

Ich hoffe, Du hattest eine erfolgreiche Woche im hohen Norden.

Gruß Peter

[Wutsdorff Peter]

Verehrte Mikrit.-Spezialisten!

Noch was:
Die Schneideplatte meines Mikrot. hat einen Durchmesser von 65 mm.
Um den Klingenhalter besser führen zu können, möchte ich eine Schneidplatte von 80 mm erwerben, wie sie im Säulenmikrotom verwendet wird.
Kurz und klein: eine keramische Ringplatte: Da= 80mm, Di=28mm, Dicke = 5oder 6 mm.
Oberfläche glatt.
Wo bekommt man diese?
Kann man auch eine entsprechende St-Platte verwenden.  Diese kann ich mir selbst herstellen. Der Klingehalter besteht aus MS, sodaß Weich auf Hart gleitet.

Gruß  Peter

[Bob]

Hallo Peter,

ich bin vermutlich kein Mikrit.-Spezialist, aber für mich sieht es so aus, als ob die Glasscheibe bei Deinem Mikrotom in einer Vertiefung sitzt. Eine größere Scheibe müsste dann eine Ringnut dort haben, wo der äußere Bund der Mikrotom-Grundplatte Platz finden muss. Sehe ich das richtig? Bei meinem Zylindermikrotom ist das so. Diesen Bund kannst Du evtl. abdrehen.

Zur Materialwahl: Ein hartes Material ist hier bestimmt eine gute Wahl. Denkbar wäre eine Fliese aus poliertem harten Naturstein, die man sich als Muster beim Fliesenhändler besorgt. Die Diamantbohrkrone für die Mittelbohrung gäbe es bezahlbar bei ebay, und den äußeren Rand kann man sich zurechtflexen. Ich habe ein Stück so einer Fliese (aus weißem Gestein, Marmor?) in der Werkstatt in Gebrauch. Ohne es vermessen zu haben, würde ich sagen, dass es sehr eben ist.

Viele Grüße,

Bob

[Wutsdorff Peter]

Hallo Bob,
vielen Dank für Deine Hinweise, den Bund  werde ich abdrehen.
Gruß Peter

[Lupus]

Hallo Peter,

es spricht nichts gegen die Verwendung einer geschliffenen Stahlplatte wenn Du die besser selbst herstellen kannst. Auch nichts gegen Messing o.ä. wenn Du, wie es sowieso üblich ist, eine dünne Kunsstoffauflage wie z.B. Teflon unten an den Klingenhalter montierst. Die Glätte und Ebenheit der Klingenhalterauflage ist genauso wichtig wie der Mikrotomtisch. Man muss es mit der Härte der Platte nicht übertreiben, Du machst sicher keine 1000 Schnitte am Tag.

Hubert

[Wutsdorff Peter]

Hallo Hubert,
vielen Dank für Deinen Hinweis.
Wo bekomme ich eine dünne, ca. 1 mm, Teflonfolie zum Kleben unter den Messerhalter?

Gruß Peter

[Wutsdorff Peter]

Hallo Klaus,
der Klingenhalter gehörte zum Mikrotom, besteht aus  MS, Keilwinkel 20Grd.

Gruß Peter
