Koaxialen Feintrieb nachrüsten

[Jens Jö]

Hallo,

hat jemand eine Idee, wie wie man das Stativ eines Stereomikroskops (nur Grobtrieb, 2 cm pro Umdrehung) auf einen koaxialen Feintrieb umrüsten kann ? Es sollte eine preiswerte Lösung sein, sonst kann ich gleich ein x-beliebiges Durchlichtmikroskop kaufen und absägen . . .

Danke und Gruß
Alfred

[Klaus Herrmann]

Hallo Alfred,

da wirist du dich aber wundern, wenn du den Trieb eines Durchlichtmikroskops mit deinem Stereomikroskop verbindest.

[ewald]

Hallo,
Es gibt in der Elektronik Drehknöpfe mit eingebautem Getriebe. Z.B. bei Reichelt "Knopfautomat" mit Untersetzung 1:6 für € 32,50. Vielleicht eignet sich so etwas.
Viel Erfolg
Ewald

[Jens Jö]

Hallo Ewald,
danke, aber ich brauche 1:100

Hallo Klaus,
die Bemerkung verstehe ich nicht ! Ich setze den gesamten Tisch unters Stemi . . .

[Klaus Herrmann]

Hallo Alfred,

die Bemerkung verstehe ich nicht ! Ich setze den gesamten Tisch unters Stemi . . .

Der Grobtrieb eines Stemis ist denke ich viel gröber, als der Grobtrieb eine DL-Mikroskops. Ich hatte dich so verstanden, dass du den Trieb des Stemis komplett tauschen willst. Bei der Version erhältst du natürlich den Grobtrieb des Stemis und du hast Grob- und Feintrieb des DL-Mikroskops zusätzlich. Und du hast sogar einen Durchlichttisch! Das kann man preiswert realisieren. Nackte Stative werden ja dauernd angeboten. Muss halt nur der Trieb ok sein. Und dann Bügelsäge ansetzen!

[Stuessi]

Hallo Alfred,

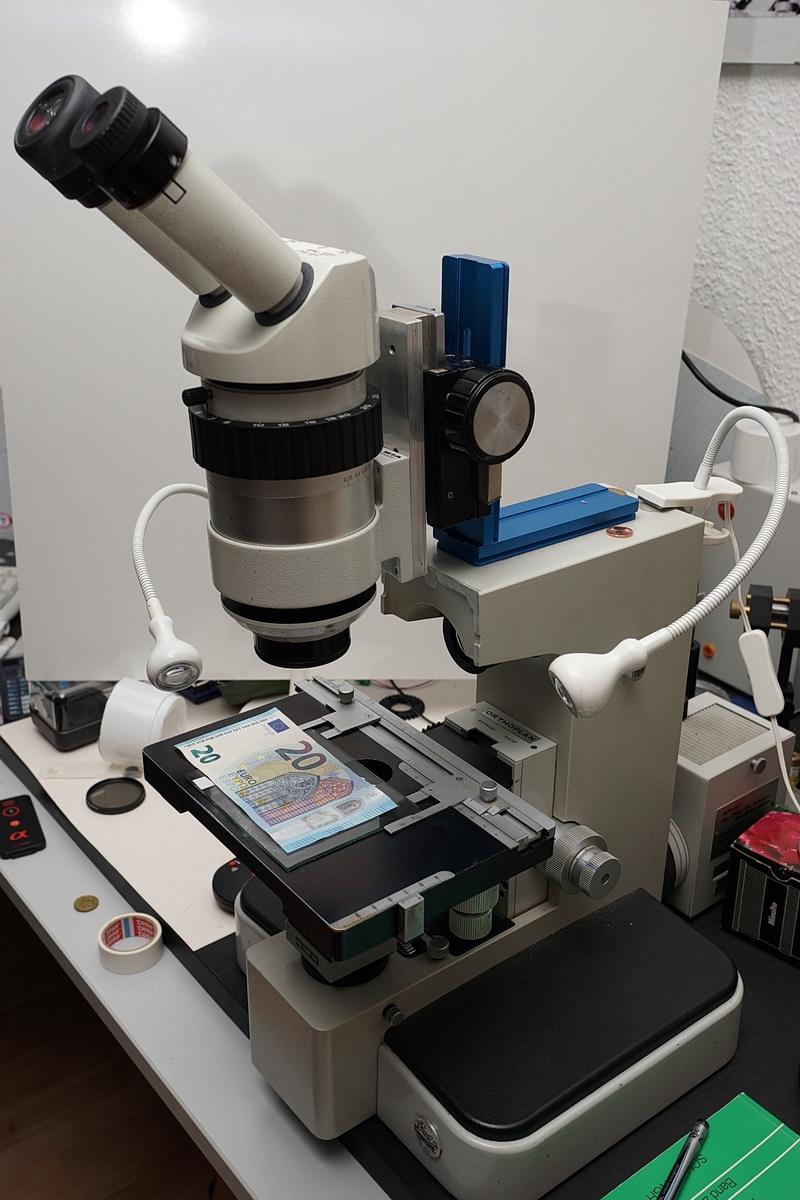

das Stereomikroskop mit Trieb  muss auch mit dem Mikroskop-Stativ verbunden sein. Ich habe dafür diese Lösung:



Gruß
Rolf

[Klaus Herrmann]

Hallo Rolf,

warum hast du kein Axioimager dafür genommen?

[Herbert Dietrich]

Hallo Rolf,

das ist ja eine super Idee, nun ist mir klar, wie ich meine beiden Orthoplane nutzbringend einsetzen kann

Herzliche Grüße
Herbert

[Ulf Titze]

... oh mein Gott! Es ist so schön, wenn der Schmerz nachlässt!

... das .... das .... das - das war mal ein Orthoplan! Die werden nicht mehr hergestellt!

Ich gebe zu: auf diese Idee kommt wirklich nicht jeder! Frisst Du auch kleine Kinder? (bitte nicht ernst nehmen!)

Mit blutendem Herzen

Ulf

[Herbert Dietrich]

Hallo Alfred,

wenn Du die Idee von Rolf aufgreifen willst, ich hätte da ein schönes Orthoplan.

Herzliche Grüße
Herbert

[Peter V.]

Hallo Rolf,

Eine Selbstanzeige!!! Prima!

Das nächste Tribunal zum Member-Ausschluß wegen unehrenhaften Mikroskpoikerverhaltens werden wir wohl im Lindlarer Raum stattfinden lassen, dort scheint mir die Dichte der Frevler besonders hoch zu sein....Orthoplan-Säger....Mikroskop-Abduscher.... und wenn ich so etwas sehe! Unglaublich!

Wusstest Du nicht, dass das Zersägen bis zum Dialux frei ist, jedoch ab Ortholux II einer Genehmigung bedarf (die beim Orthoplan nie erteilt wird?)

Fassungslose Grüße
Peter

[Ulf Titze]

Hallo!

Das wird ja wohl seinen Grund haben. Aber die Verwertung ist wirklich gut.

Ja, weil Keiner mehr wirkliche Fertigungsgüte und Nachhaltigkeit bezahlen will. Stattdessen wird der Begriff der Qualität umdefiniert und ausgehöhlt: "Qualität ist, was den Anforderungen entspricht". Wer kauft denn heute noch ein Mikroskop, das 30+ Jahre halten soll? Die drittmittelfinanzierten Projekte sind meist auf wenige Jahre kalkuliert. Ergo erfüllt ein Mikroskop, das erst nach 5 Jahren Schrott ist, seine Qualitätskriterien optimal. Die Keller von großen Uni-Instituten stehen voll mit abgeschriebenem Laborkram.

Die richtigen Mikroskope der großen Hersteller kosten heute auch 25-50 TEuro, aber sind nach 10-15 Jahren Routinebetrieb verschlissen - ohne Wartungsvertrag geht's noch schneller. Orthoplane sind auch heute noch im Routinebetrieb unterwegs und können den ab.

Das haben wir wirklich toll hingekriegt! Na ja, diese alles-Neue-ist-auch-besser-Denke wird sich wohl keine 50 Jahre mehr halten können.... Das ist wirklich Gedankengut der letzten Generation.

Nachdenklich!

Ulf

[Jens Jö]

Hallo Rolf,

jawollll, so habe ich mir das in etwa vorgestellt.
Noch schöner wär's, wenn man die Funktion beider Mikroskope erhalten könnte. Einen Kopf wegschwenken, den zweiten reinschwenken.
Ich glaube nicht, daß die beiden mechanisch miteinander verbunden sein müssen (sofern Du keinen Holzfußboden hast und neben der Straßenbahn wohnst).

Aber schön, sehr schön,

Gruß
Alfred

[Rawfoto]

Guten Morgen

Bei Olympus gibt ds die Triebeinheit für die BX und gab es die Triebeinheit für das bH2 für unter anderem zu Kaufen. Die passt an das klassische Rundrohr und bietet auf der anderen Seite 4 Gewinde für eine Eigenadaption. Damit kannst Du dann einfach am Rundrohr den Kopf tauschen. Einmal Auflichtmikroskop und einmal Stemi.

Ich habe beide Triebeinheiten in der Bucht günstig kaufen können, die gibt es immer wieder ...
Im Olympus BHM Prospekt z.B. siehst Du diese Triebeinheit mit Mikroskopobjektiven im Einsatz.

Die Teile werden immer wieder als genaue Makroschlitten eingesetzt, im Bereich über 1:1 eine tolle Möglichkeit. Neu kostet der BX Teil ein Vermögen ...

Da eine kostengünstige Lösung gesucht wird, die Säge ist da für mich durchaus eine Option. Gute, alte Stative gibts sehr kostengünstig, da ist der gute Tisch schon teurer.

Liebe Grüsse

Gerhard

[Klaus Herrmann]

Hallo Alfred,

http://www.ebay.de/itm/Zeiss-Standard-Mikroskop-Grundstativ-Kondesnor-sitzt-fest-Triebe-Top/332308812176

Da kannst du den Kopf abbauen und musst nicht mal sägen.
