Dokumentation zur Reparatur eines Lomo Biolam-I / БИОЛАМ-И

[noa]

Dieses Biolam-I habe ich in defektem Zustand, aber mit reichlich Zubehör, gekauft um es vor allem als Auflichtmikroskop mit kleinen Vergrößerungen zu nutzen. Ich möchte damit Gesteinsproben und Gesteinskörnungen untersuchen und meine Ergebnisse mit der DSLR festhalten/belegen. Für ein Spezialmikroskop fehlt im studentischen Geldbeutel schlicht das Budget.

Die Aufarbeitung dieses, wohl etwas selteneren, Gerätes möchte ich hier dokumentieren. Eventuell ist es dem ein oder anderen eine hilfreiche Referenz. Fragen dazu beantworte ich gerne.

Eine gute Beschreibung des Gerätes findet man in Form eines übersetzten Handbuchs und einer ausführlichen Beschreibung bereits in der Lomo-Infothek. Ich versuche inhaltliche Überschneidungen weitestgehend zu vermeiden.

Die Instandsetzung ist ein längerfristiges Projekt. Ich benötige die Auflichteinrichtung allerdings asap, die Möglichkeiten im Durchlicht, sind für mich nur ergänzend.
Wie bei allen Bastelleien gilt für mich: Alles ist richtig solange: 1. Niemand dadurch gefährdet wird. 2. Die Maschine ihren Zustand / Wert dadurch nicht verringert und 3. die Maschine dadurch wieder (weiter) ihren Zweck erfüllt. Ferner kenne ich mich (noch) nicht mit der Mikroskopie aus...

Das schöne an diesem Mikroskop ist für mich, dass der Objektivrevolver samt Auflichteinrichtung und Trinokular ortsfest sind. Das Gerät ist sehr massiv gebaut und kann somit eher eine schwere Kamera tragen als mein kleines Lomo Biolam. Ferner lässt sich der Objekttisch in seiner Höhe fast frei verstellen, damit bekommt man auch größere Objekte unter die Linse.

Als kleine Roadmap:

• Auflichteinrichtung reparieren. erledigt
• Grob- und Feintrieb reparieren. erledigt
• Falls kein gebrauchter Distanzring auffindbar oder bezahlbar: Einen neuen bauen. erledigt
• LED Umbau erledigt
• EPI-Objektive reinigen
• Neue Hebel und Handräder herstellen
• Durchlicht gangbar machen. erledigt
• Durchlichtstrahlengang justieren. erledigt
• Auflichtfilterkammer: Deckel modifizieren
• Auflichtfilterhalter bauen.
• Schutzcover für Spiegelstellschrauben
• Zubehör sammeln.
• Stacking Motor/Automatik

Folgende Ersatzteile suche ich: (Diese Liste ist immer aktuell)

• Zwei Blendenlamellen für die Blende in der Auflichteinheit.
• 30mm Distanzring zur Verlängerung der Tubuslänge von 160 mm auf 190 mm
• Auflichteinschub Hellfeld
• MFN-11 Trinotubus: Prisma 8, Fig.1 http://mikroskopfreunde-nordhessen.de/dateien/MFN-110.pdf

Sollte jemand unter euch eines der Teile in der Restekiste haben oder eine Quelle dafür wissen, würde ich mich über eine Nachricht freuen.


Der Tragödie erster Teil: Die Auflichteinrichtung.


Nachdem das Gerät von seiner Peripherie befreit wurde beginne ich mit dem zerlegen der Auflichteinrichtung. Erste Baustelle ist das Modul mit Lampengehäuse, Kollektorlinse und Leuchtfeldblende.

Mir fällt auf, dass die Auflichteinrichtung nicht über eine Apertur-Blende verfügt, kann mir jemand erklären weshalb der Strahlengang ohne auskommt?



Um das Modul vom Gerät zu trennen muss die Schraube welche sich seitlich, auf mittlerer Höhe des Filtergehäuses befindet gelöst werden. Das Modul ist mittels Ringschwalbenschwanz gesteckt und muss beim Lösen der Schraube festgehalten werden.



Der Träger der Leuchtfeldblende ist Teil des Gehäuses, der folgende Schritt ist also nur relevant wenn die Blende gewartet werden soll.

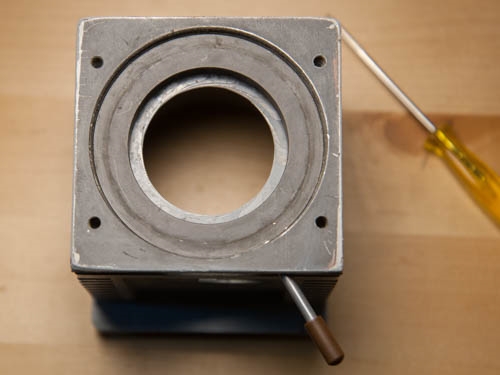

Die vier Schrauben um den Ringschwalbenschwanz herum bereiten den Zugang zur Leuchtfeldblende.

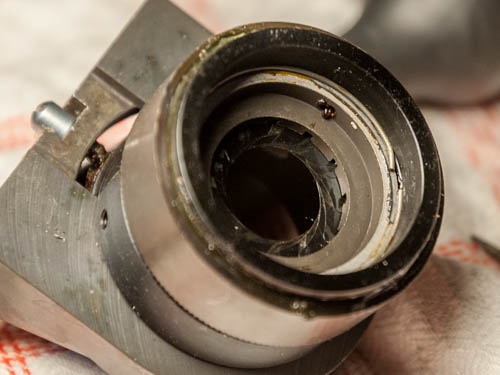

Gut zu sehen ist hier die beschädigte Blende, deren Reparatur eine Herausforderung sein wird!



Um die Blende zu entfernen muss der Ring herausgeschraubt werden, meiner war zum Glück lockerer als handfest und konnte ohne Werkzeug entfernt werden.



Direkt darunter liegt der Einstellring der Blende. Der Hebel zum Einstellen der Blende ist in diesen Ring geschraubt, er lässt sich vorsichtig lösen, der Blendenstellring kann danach entnommen werden. Die Blendenlamellen liegen anschließend frei.

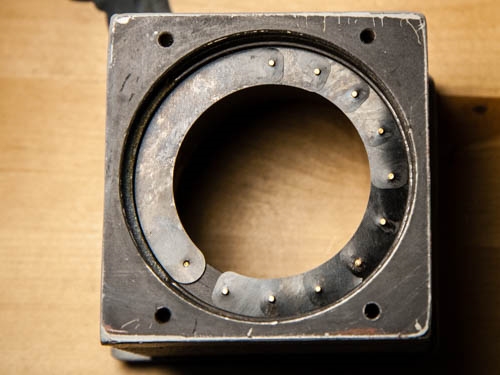

Die offenliegenden Blendenlamellen, durch Fett und Überlast beschädigt.

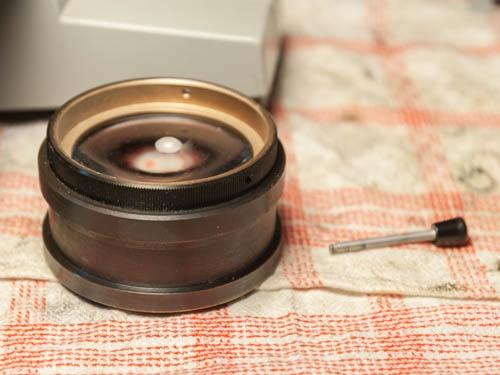

Der Lagerring der Blendenlamellen mit darunterliegender Kollektorlinse.

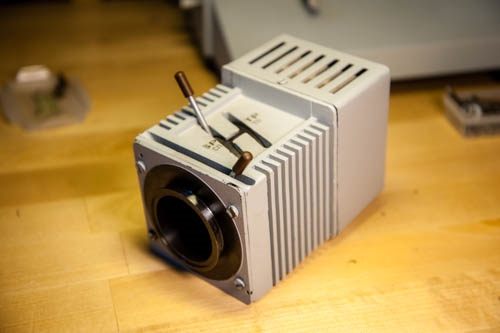

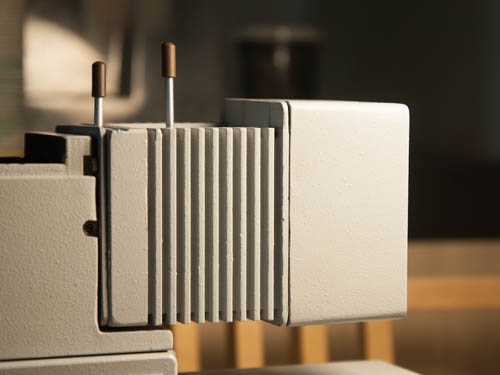

Weiter geht es mit der Demontage des Lampengehäuses:

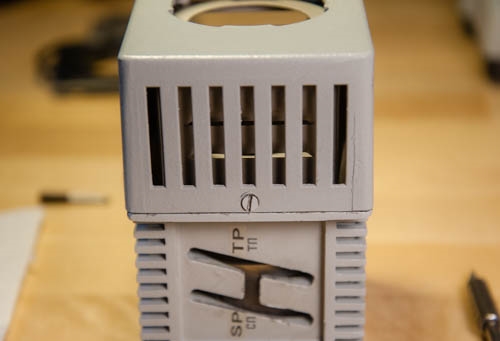

Auf der Unterseite des Lampengehäuses ist ein Lüftungsblech mit vier Schrauben befestigt,



entfernt man dieses erhält man Zugang zu zwei der drei Befestigungsschrauben.



Die Dritte befindet sich auf der gegenüberliegenden Seite.



Das Gehäuse war stramm gesteckt und musste vorsichtig heruntergehebelt werden.

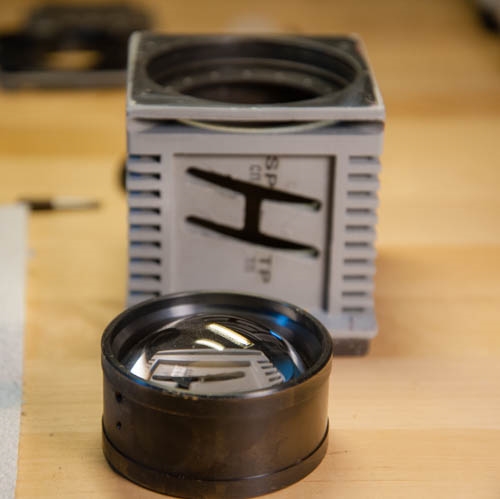

Die Kollektorlinse kann entnommen werden sobald ihr Stellhebel herausgeschraubt wurde.

Das erste Modul ist damit zerlegt, hier die Komponenten:

Die einzelnen Komponenten des Moduls, ohne Blendenlamellen.


Im nächsten Teil sehe ich mir die Blendenlamellen etwas genauer an!

Viele Grüße und bis später...
Kai

[Gerd Schmahl]

Hallo Kai,
wie muss der Distanzring beschaffen sein? Ringschwalbe 41mm Durchmesser (Zeiss-Jena) hätte ich da mit 30mm Länge. LOMO hat ja viel von Zeiss Jena übernommen (unter anderem als Rparationsleistungen 1946 einen großen Teil der Maschinen aus Jena). Gut möglich dass der Distanzring passen könnte. Liegt bei mir nur rum.
LG Gerd

[noa]

Hallo Gerd,
ich nehme im Laufe des Tages mal die Maße, der Distanzring könnte passen, auf das Biolam-I passt jeder tubus der bei den Klonen auch passt.
ich melde mich dann per PN.

Vielen Dank und beste Grüße
Kai

Hier der zweite Tag meiner Bastelei:

Reparatur der Leuchtfeldblende
Ursachenforschung:
Wie bekommt man also eine Blende kaputt, ganz allgemein, egal ob Leuchtfeld, Kondensor oder ähnliches? In der Fotographie bedeutet Öl oder Fett an den Blendenlamellen ein erheblicher Wertverlust des Objektives. Warum sind dann aber alle Blenden an einem Mikroskop in Öl und Fett gebadet? Konstruktionsbedingte Anforderung der Blendenkonstruktion? Anscheinend sind Ausdünstungen aus Ölen und Fetten sind im Mikroskop weniger relevant als beim Kameraobjektiv, alles ist offener, Linsenelemente zugänglicher, Abstände größer...
Meine Vermutung ist, das hier die Verschleißhemmung, die Nachteile einer möglichen Kontamination der Linsen überwiegt. Somit können die Blenden simpler und mit großzügigen Toleranzen gefertigt werden ohne die Funktion zu riskieren.

Fett und Öl verklebt aber alles! Sche*ß egal, ruft meine Stimme im Hinterkopf, der Kasten hat doch ne 90W Halogen-Heizung in seiner 100W Lichtquelle, nach 10 min ist alles wieder schön flüssig und flutschig!

Somit ist meine These: Die Lamellen sind zwecks Haltbarkeit, Toleranz und Verschleiß geölt. Im professionellen Umfeld gibt es Wartungsintervalle bei denen verharztes Fett entfernt wird bevor es kritisch fest wird. Ferner ist im Dauerbetrieb ohnehin alles auf Temperatur.
Steht das Gerät anschließend ein paar Jahre im Hobbykeller, leitet der obligatorische ,,Geht-das-noch-Griff" am Hebel die Katastrophe ein. Das Gerät ist kalt, Lampe fehlt mittlerweile ohnehin. Die ,,ach das sitzt nur etwas fest"-Diagnose wird mit dem ,,musst nur etwas hin und her bewegen"-Heilmittel behandelt... Das Ergebnis liegt nun vor mir auf dem Tisch.
So, oder so in etwa, stelle ich mir das vor...



Blendenlamelle:
In jede Blendenlamelle sind zwei Stifte aus Messing, 1.5 mm Durchmesser, 1.5 mm Länge eingepresst. Die Ausrichtung der Stifte ist entgegengesetzt, einer hält die Blende im Trägerring der andere ermöglicht die Bewegung im Schlitz des Einstellrings.
Die Messingstifte sind Hammernieten ähnlich mit dem Federstahl verbunden.
Die Bohrungen in den Blendenlamellen haben ca. 1 mm Durchmesser oder geringer, die Stifte im Bereich der Presspassung eine Stufe die ihren Durchmesser ebenfalls auf 1mm reduziert. Die Pins werden in einem Amboss gelagert, die Lamelle mit dem Loch über die Stufe des Pins geführt und mit einem Meisel der dünne Schaft des Pins geweitet.

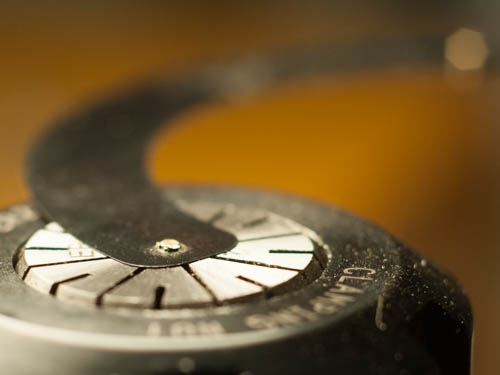

Eine starke Vergrößerung der vernieteten Seite des Stiftes lässt auf einen speziell geformten Meisel und ein automatisiertes Pressverfahren schließen.
Besonders wichtig ist, dass die vernietete Seite mindestens plan oder leicht versenkt sein muss aber keinesfalls überstehend sein darf. Benachbarte Lamellen werden diese Stelle überstreichen, die Blende würde haken und beschädigt werden.

Spezialwerkzeug
Um die Lamellen mit neuen Stiften versehen zu können, benötige ich Spezialwerkzeug: Einen Amboss in welchem der Pin mit seiner Stufe flächenbündig aufliegt es gleichzeitig aber ermöglicht den Pin wieder auszustoßen. Hierfür kommt mein ER25 Spannzangenhalter mit einer 2 mm Spannzange zum Einsatz. Letztere ist aus Federstahl, hart, insgesamt sehr präzise gefertigt und beim Asiaten auch unter 3€ zu bekommen. (Weitere Informationen auf einschlägigen Seiten über Dreh- Fräsbedarf.)
Ein Meisel, meine Wahl fiel auf die Rückseite eines Körners. Messing ist sehr weich und leicht zu formen, es wird kein Kraftaufwand benötigt.
Zuletzt fehlt noch ein optionales Werkzeug um die Bohrung der Lamelle satt auf die Stufe des Pins zu setzten. Dafür habe ich 5mm Rundstahl konzentrisch mit 1 mm etwa 3 mm tief angebohrt und anschließend die Fläche um das Loch an der Drehbank angespitzt.
Abgesehen vom Spannzangensystem konnte ich jeden Arbeitsgang mit unterschiedlichem Werkzeug durchführen. Wer also nur einen Schraubstock und eine Feile hat, wird die Aufgaben ebenso meistern können!

Genug der Theorie: Blendenlamellen neu verstiften!



Das Rohmaterial habe ich von Conrad Elektronik: 1.5 mm Messingrundprofil aus der Modellbauecke.

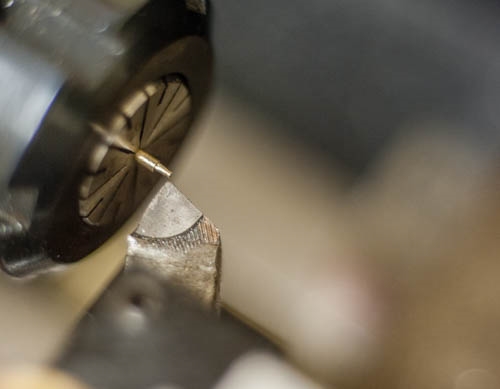

An der Drehbank wurden ca. 3 mm auf einen Durchmesser von 1mm heruntergedreht.



Es ist praktischer die Niete am Stück zu lassen, so kann man das Werkstück wesentlich besser hantieren und verschwendet dabei kein Material.

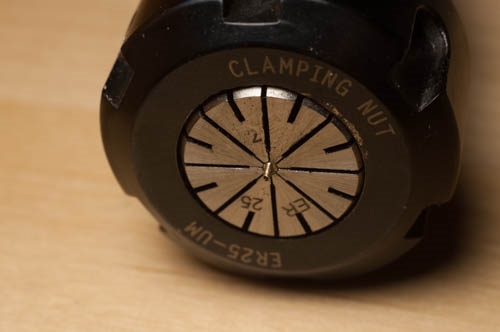

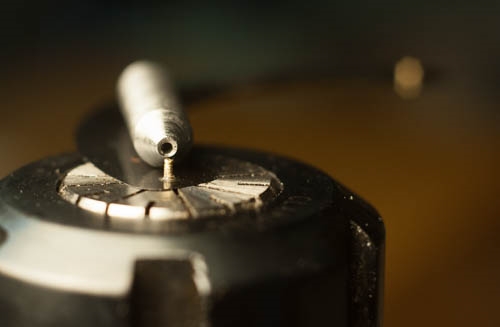

Die Stufe wird anschließend flächenbündig mit der Spannzange gespannt.



Wenn die Abmessungen stimmen, wird die Lamelle ohne Spiel, aber nicht freiwillig bis auf die Stufe durchrutschen.

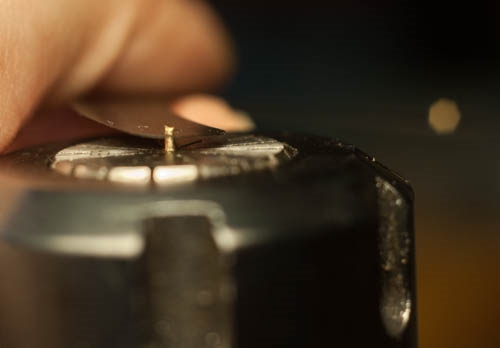

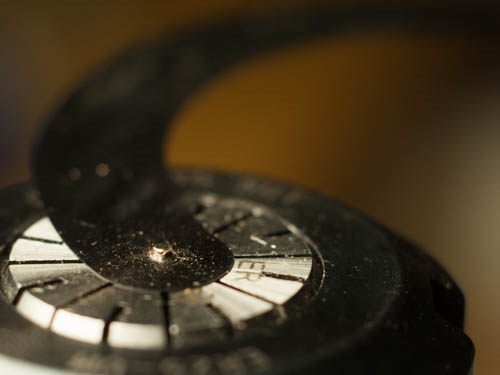

Mit dem erwähnten, selbstgebauten, Setzer wird die Lamelle auf die Stufe gesetzt.



Der überstehende Teil des Pins wurde mit dem Dremel und Schleifstein auf ca. 0,3 bis 0,4 mm Überstand über der Lamelle heruntergeschliffen. Achtung! Messing neigt zum Aushärten, wenn zu schnell zu viel Material abgetragen wird!



Abschließend stoße ich vorsichtig mit dem stumpfen Ende eines Körner den Überstand platt. Fertig ist die Nietverbindung und die Lamelle hängt am Messingdraht.



Der Pin soll ca. 1.5 mm lang werden. Ich zwicke das Material mit einem Seitenschneider unter großzügiger Zugabe ab. Die endgültige Länge wird mittels Dremel und Schleifstein erreicht.

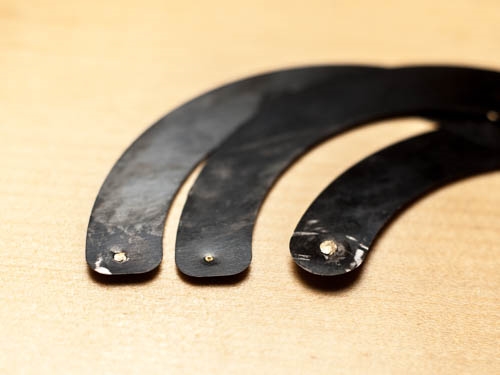

Hier die beiden reparierten Lamellen mit einer Unbeschädigten in ihrer Mitte.
Damit auch alles passt, habe ich die beiden Lamellen mit jeweils zwei benachbarten Lamellen provisorisch eingebaut und die Funktion getestet. Anfangs hakten einige kleine Grate, diese wurden noch mit dem Dremel geebnet.



Reparatur erfolgreich! Es wäre allerdings gelogen würde ich behaupten das hätte auf Anhieb funktioniert. Für die zweite Lamelle habe ich knapp 10 Versuche benötigt bis die Nietverbindung saß.

Weiter mit dem Zusammenbau des vorherigen Moduls:

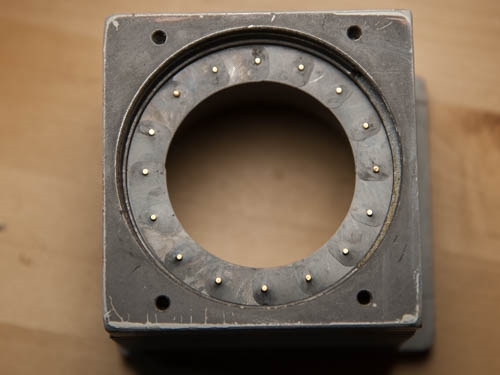

Die Blendenlamellen werden in den Lagerring gelegt, der Pin auf der vollständig abgerundeten Seite der Lamelle rastet dabei in die Löcher des Lagerblocks ein. Merkt euch wo sich der erste Pin befindet!



Jede Lamelle wird über die vorherige gelegt bis der Kreis fast geschlossen ist. Jetzt wir es interessant: Die Löcher für die folgenden Lamellen sind bereits verdeckt. Der Finger eurer falschen Hand übt nun leichten Druck auf den Haltestift der allerersten Lamelle aus und verhindert, dass dieser aus seinem Loch springt während weitere Lamellen nach und nach untergeschoben werden. Das freie Ende dieser allersten Lamelle wird ein wenig zum Kreismittelpunkt in bewegt damit die folgenden Lamellen leichter untergeschoben werden können.



Die untergeschobenen Lamellen finden ihre Haltelöcher fast von allein, der Kreisradius entspricht dem Bogenradius der Lamellen (ca. 35 mm Radius). Mir war auf den ersten Versuch möglich die Blende zusammenzubauen...



Der Stellring wird mit der Bohrung für den Hebel an der rechten Seite seiner Aussparung auf die Lamellen abgesenkt. Mit einer leichten Drehung sollte er seine Position finden und einrasten. Die Blende ist ganz offen, steht das Bohrloch nicht am Anschlag, den Ring nochmal so versetzen, dass er am Anschlag steht oder dahinter verschwindet! Ansonsten kann die Blende nicht ganz geschlossen werden.



Der Rest des Zusammenbaus dieser Seite erfolgt analog zum zerlegen...

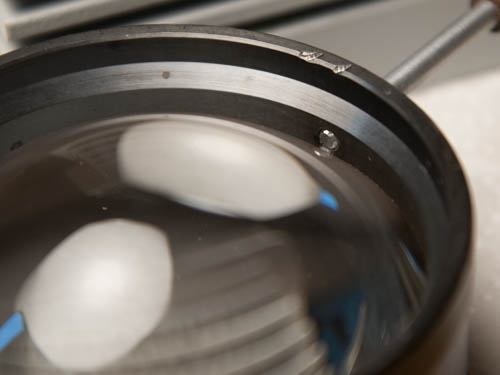

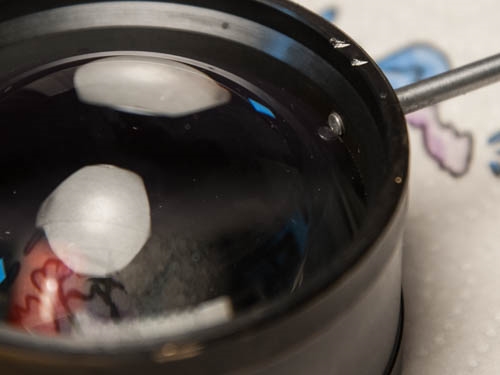

Beim Reinigen der Kollektor Linse fiel mir eine feine Beschädigung auf der Linse auf: Direkt an der Bohrung für den Stellhebel. Der Stellhebel ist ein klein wenig zu lang (geworden) und bekommt Kontakt zum Glas!



Die Schraube wurde von mir gekürzt und hat nun ausreichend Freiraum zum Glas. Als Lehre daraus: Sollte der Hebel durch die Bedienung locker werden: Schraubensicherung statt weiter zuknallen! Man weiß nie was sich hinter dem Gewinde noch befindet!

Der restliche Zusammenbau ist nicht weiter erwähnenswert, alles wie der Auseinanderbau, nur in umgekehrter Reihenfolge.



Damit ist das erste Modul wieder voll funktionstüchtig. Ich hätte nicht gedacht, dass sich die Blende, im Nachhinein, doch so leicht reparieren lässt.

[Gerd Schmahl]

Hallo Kai,
schöne Doku! Zu Deinen Überlegungen, ob Blendenlamellen gefettet werden sollen oder nicht: Auch für Mikroskope gild: Lamellen sollen fettfrei sein, aus genau den von Dir zu Grunde gelegten Überlegungen. Wenn sie es nicht sind, wurden sie oder die unmittelbare Umgebung falsch gewartet. Ich weiß, dass Wolfgang "liftboy" Ballistol verwendet, das nicht zum Verharzen neigen soll, aber wenn die Lamellen auch ohne Öl gut flutschen, sollten sie auch fettfrei bleiben. Sicher ist das auch wie so oft in der Technik ein Abwägen und Kompromisse-Schließen: Wenn die Lamellen wegen schlechter Lagerung schon Rostanflüge haben, würde ich vielleicht auch etwas Ballitol einsetzen. Dabei ist wieder zu überlegen: Wie weit ist die nächste Optik entfernt, auf die das Öl kriechen könnte? Ist wie beim Arzt: Oft muss man Wirkung und Nebenwirkung gegeneinander abwägen und je älter man (oder Mikroskop) wird, desto warscheinlicher wird es, dass man Medikamente braucht, die man eigentlich meiden würde...
LG Gerd

[liftboy]

Hallo Gerd,

das Ballistol wird nach dem Aufsprühen und Einziehen großzügig mit sauberen nichtfusselnden! Lappen wieder abgewischt. Es verbleibt ein hauchdünner Film, der das weiterrosten verhindert.

Viele Grüße
Wolfgang

[noa]

Hallo ihr beiden.
Ja, die Blendenlamellen sollten definitiv einen Ölfilm zum Schutz vor Rost bekommen! Das muss ich noch nachholen.

Wie immer habe ich nur die falschen Öle zur Hand und mittlerweile einen gewissen Frust was die Anschaffung von Schmierstoffen betrifft. Die Blenden wollen ein anhaftendes, langes haltendes, neutrales Öl. Die Messingringe der Linsen Hochvakuumfett und die Mechanik Bahnbettöl. (Das ist auch das einzige aus dieser Liste das ich bieten kann.)
Aus Frust und Ignoranz wird wohl Getriebeöl herhalten müssen. : )

Mittlerweile ist der Antrieb repariert, es sieht also weiter gut aus. Freue mich schon darauf das Teil zu justieren. : )

Grüße
Kai

[noa]

Filterkasten und entfernen des gesamten oberen Aufbaus

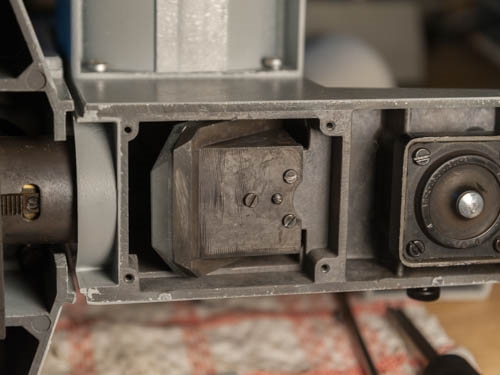

Der Filterkasten befindet sich mittig zwischen dem Modul mit Objektivrevolver und dem zuvor reparierten Modul mit Leuchtfeldblende, Kollektorlinse und Lampengehäuse. Er ist gleichzeitig auch der Träger des gesamten oberen Aufbaus und muss für fast alle folgenden Aufgaben vom Stativ entfernt werden.



Der Deckel des Filterkastens ist das einzige Teil welches bisher weder in der Bedienung noch in der Verarbeitung mit dem Rest des Mikroskops mithalten kann. Er ist als Aluguss und sitzt nur locker auf, jede Berührung des Mikroskops wird von ihm mit einem Klappergeräusch bestätigt. Hier herrscht der Bedarf einer Modifikation!

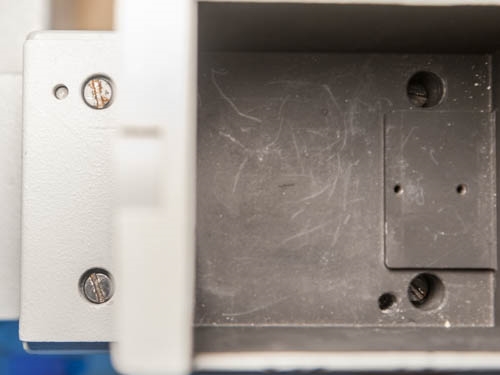

Im Filterkasten befindet sich ein Halter für mindestens zwei runde Filter mit einem Durchmesser von etwas weniger als 50 mm bei 6 mm Breite. Auch hier werde ich einen Neuen Halter fertigen um günstige und gängige Fotofilter für 52 mm, bzw. 55 mm Objektive nutzen zu können. Außerhalb der Fokusebene, rechts, ist der Zugang zu einer Madenschraube als schwarzer Punkt erkennbar. Diese Madenschraube fixiert die im Übergang zum Objektivmodul befindliche Linse. Diese ist für mich gerade nicht weiter relevant und wird deshalb übersprungen...

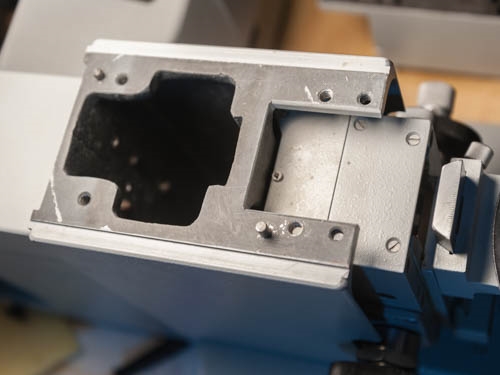

Um die gesamte obere Einheit vom Stativ zu trennen, müssen vier Schrauben gelöst werden.



Der obere Aufbau hat am Stativ zwei Führungsstifte, dadurch kann die Einheit wieder leicht und präzise montiert werden. Memo für später: Der Blick in die Stativsäule legt zwei Schrauben der Durchlichteinheit offen die nur durch die Säule erreicht werden können!

Antriebsmodul ausbauen

Zuerst werden Objekttisch, Kondensorhalter und Endanschlag von ihrer gemeinsamen Führungsschiene entfernt. Jeder dieser Halter hat eine Rändelschraube, wird diese weit gelöst, kann das entsprechende Modul einfach nach links herausgenommen werden. (Mit der zweiten Hand festhalten!)

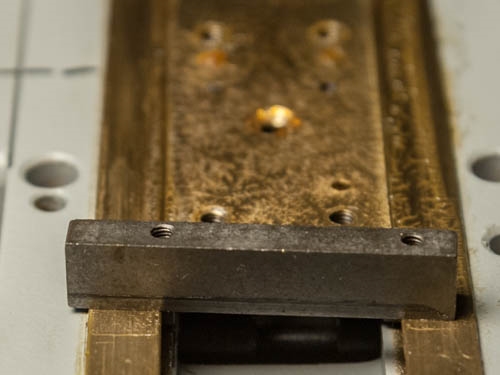

Die Führungsschiene wird von sechs Schrauben gehalten. Ihre beiden Stifte dienen hier meinem Halbwissen nach mehr der Ausrichtung der Führungsschiene im Raum als der vereinfachten Positionierung.

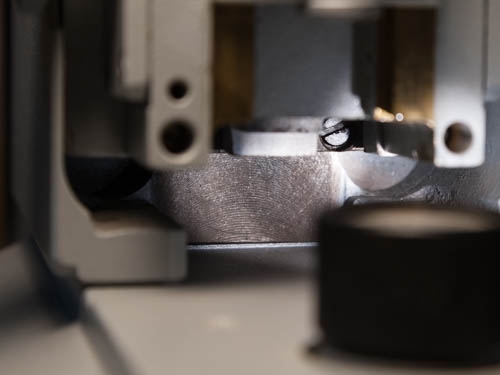

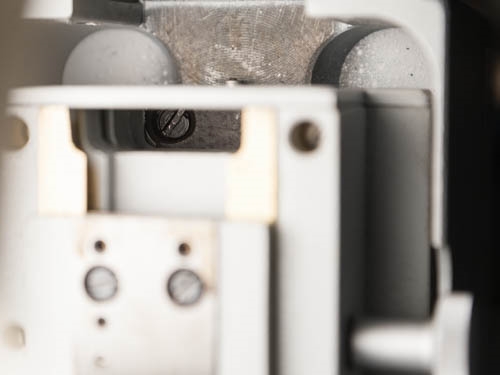

Das Antriebsmodul selbst ist mit vier Schrauben an der Säule befestigt. Zwei Schrauben liegen oben,



die anderen beiden unten. Sie sind relativ schwer zugänglich und sehr fest angezogen, hier unbedingt den passenden Schraubendreher verwenden! Bitte das Gewicht der Antriebseinheit nicht unterschätzen!

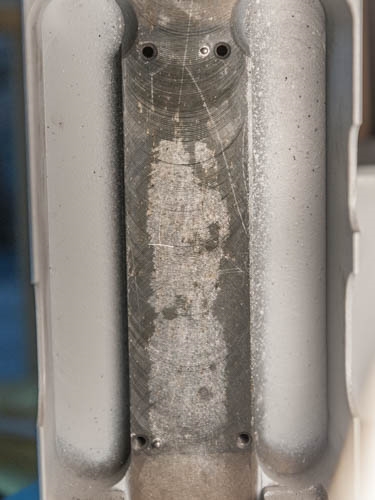

Die Säule besitzt ebenfalls zwei Stifte zur Ausrichtung im Raum, der Hersteller hat sich dadurch die Bearbeitung der Säule auf Basis einer Referenzfläche gespart, ein gängiges Vorgehen.

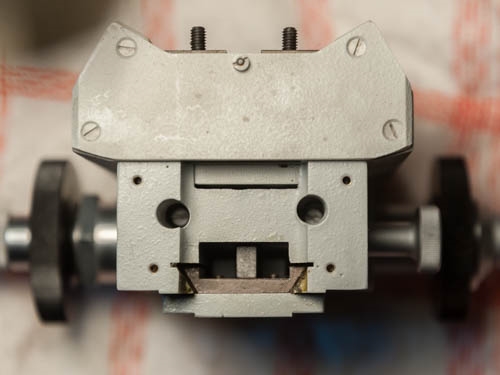

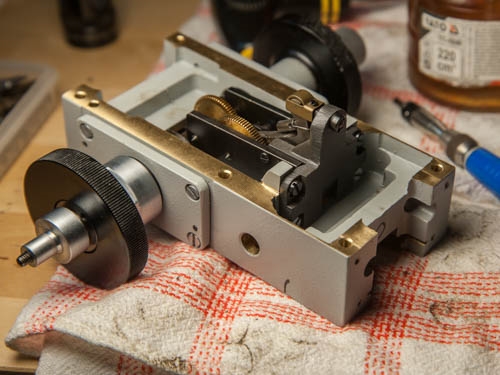

Das Antriebsmodul im ausgebauten Zustand.

[noa]

Das Antriebsmodul

Das Antriebsmodul besteht im Wesentlichen aus einer skalierten Version des Uhrwerks, wie es auch bei den älteren, kleinen Lomo Mikroskopen zu finden ist, dem Grobantrieb welcher über zwei, nicht-synchronisierte Zahnstangen realisiert ist und dem, vom Uhrwerk angetriebenen, Feinantrieb. Der Grobantrieb verfügt darüber hinaus über eine Bremse. Die Prismenschiene des Feinantriebs ist auf freien Kugeln gelagert! Ohne die nötige Ausrüstung (Messplatte, Fühlhebeltaster, usw.) wird es nicht möglich sein diese nach einem Auseinanderbau wieder zusammenzusetzen!

Ferner habe ich das Antriebsmodul nach gesundem Menschenverstand zerlegt, die beste Reihenfolge der Teilschritte war nicht auf Anhieb ersichtlich. Die Inhalte der folgenden Bilder sind also nur im Zusammenhang mit dem darunter befindlichen Text zu interpretieren und können bereits später folgende Schritte beinhalten!

Beginnend mit der Demontage der äußeren Komponenten des Grobantriebs:



Zuerst den Deckel des Grobantriebs entfernen. Der vom Feinantrieb bleibt vorerst dort wo er ist!



Dann wird das Gestänge der Feststellbremse entfernt: Die Rändelmutter wird vollständig gelöst. Auf der Vorderseite des Antriebsmoduls befindet sich eine kleine Schraube welche der Schraube der Feststellbremse als Führung dient. Wird diese entfernt kann die Bremse entnommen werden.

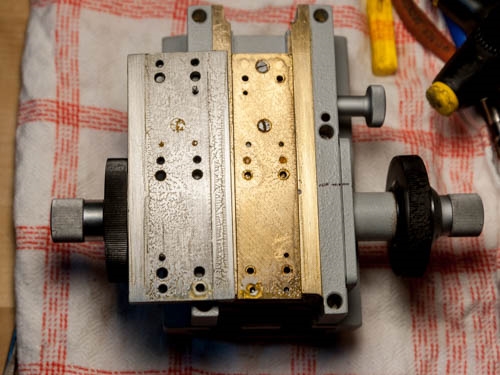

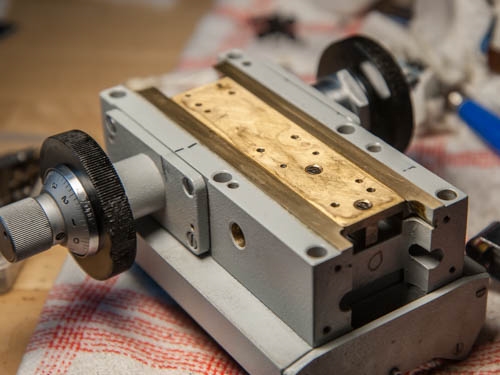

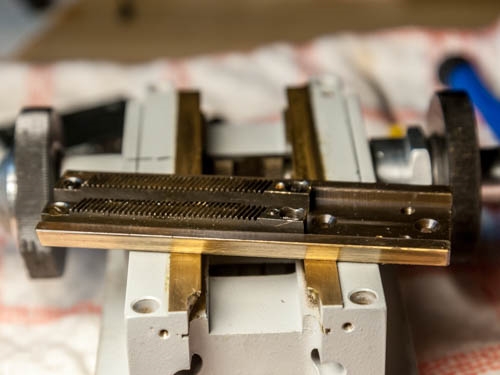

Die Prismenschiene des Grobantriebs besteht aus zwei Teilen, der ,,Deckel" wird von sechs Schrauben gehalten. Vier lange Schrauben, zwei Kurze. Die Kurzen gehören in die Mitte damit sie nicht an den beiden Zahnstangen anschlagen und diese anheben. Dies war der Defekt an meinem Grobantrieb.



Die Prismenschiene lässt sich anschließend herauskurbeln. Die Zahnstangen sind so gefertigt, dass die Entnahme nur in eine einzige Richtung funktioniert! Der auf dem Foto bereits demontierte Bremsblock kann dabei montiert bleiben.



Die Zahnstangen wurden eine nach der anderen gelöst, gereinigt und mit Schrauben-/Montagesicherung mit der Prismenschiene verbunden, die Schrauben mittels Schraubensicherung eingesetzt. Es gibt zwei unterschiedliche Schrauben: Eine Rundkopf-, eine Senkkopfschraube, die Senkkopfschraube gehört auf die abgeflachte Seite der Zahnstange, die andere auf die erhöhte Seite. Auch hier war mein Mikroskop bunt gemischt.



Die beiden mittigen, versenkten Schrauben auf der Oberseite der Prismenschiene geben den Bremsblock frei.



Der Blick auf den Grobantrieb und Teile des Uhrwerks.



Bevor der Block mit dem Uhrwerk und Antriebsräder vom Feintreib entfernt werden kann muss das Widerlager des Uhrwerks ausgebaut werden! Hier gut zu erkennen, der Stift war herausgesprungen.



Dazu wird der Deckel des Feintriebs gelöst. Es ist einfacher zuerst den Deckel vom Block zu schrauben und danach die Feder zu entfernen. Der Deckel kann vom Block geschoben werden, die Feder wird durch lösen der Schlitzmutter auf dem Deckel frei geben.



Das Widerlager des Uhrwerks ist ab Werk justiert. Ich nehme die Distanz zur nächsten Referenzfläche mit einer Fühlerlehre. Sobald der Block mit dem Uhrwerk erst entfernt ist, wird die Prismenschiene des Feinantriebs nur noch durch freie Kugeln gehalten! Absolute Vorsicht, die Prismenschiene kann nicht ohne weiteres wiedereingesetzt und justiert werden!



Weiter auf der Vorderseite. Der Block mit dem Uhrwerk und Antriebsräder wird von sechs Schrauben auf dem Block des Feinantriebes gehalten. Zwei Stiften ermöglichen die einfache Positionierung. Beim Zusammenbau die beiden Blöcke mit einem Kunststoffhammer vorsichtig setzen.



Den Block des Feinantriebs vorsichtig beiseite räumen, diesen weiter zu zerlegen liegt außerhalb meiner Komfortzone.



Die Kugellager habe ich deshalb zuerst mit Bremsenreiniger, gefolgt von WD-40, gespült und anschließend mit einer Spritze frisch in Bahnbettöl geschmiert. (Keine Fotos da Sprühchemikalien.) Dies war zwar umständlich, aber von außen möglich. Die gewünschte Leichtgängigkeit konnte ich dadurch jedenfalls wiederherstellen.



Das Uhrwerk kann mit diesen vier Schrauben aus seiner Fassung gelöst werden. Alles Weitere zum Uhrwerk befindet sich bereits in der Lomo-Infothek. Dieses Uhrwerk hier ist nur eine vergrößerte Version des dort beschriebenen.


Es bleiben noch die Antriebshandräder. Diese beschreibe ich nächsten Teil der Dokumentation.

[noa]

Antriebsgestänge:

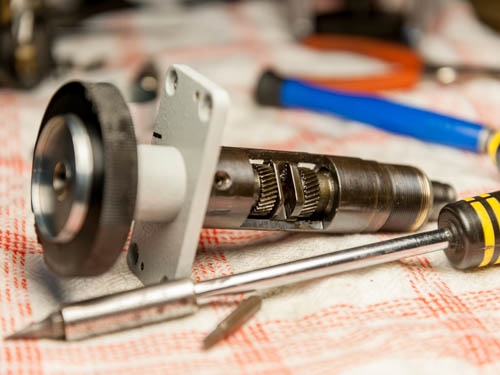

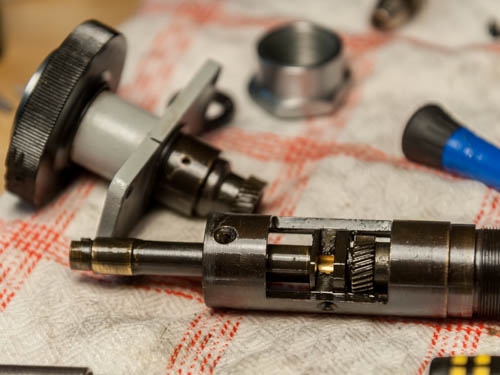

Die Handräder für Grob- und Feinantrieb sind ineinandergelegt. Aufgrund der Beschaffenheit der Welle für den Feinantrieb, kann dieser nur demontiert werden wenn das Uhrwerk ausgebaut ist!
{Foto folgt!}

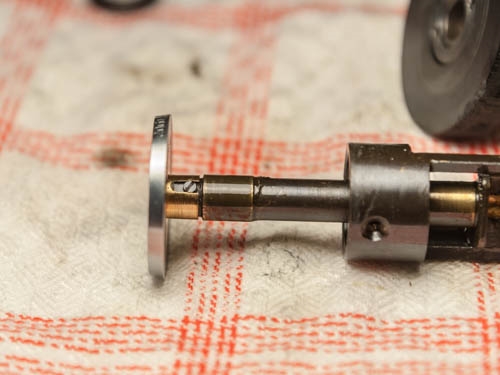

Beginnend mit dem Feinantrieb: Die Handräder des Feinantriebs sind auf beiden Seiten mit Rutschkupplungen ausgestattet um ein überdrehen des Uhrwerks am Anschlag zu verhindern. Diese Rutschkupplungen bestehen aus einer Stirnlochmutter, der frei drehbaren, gerändelten Hülse, welche eine Feder und Stahlkugel mit 3 mm Durchmesser beherbergt, und der Basis des Drehknopfs deren Gewinde mit einer Madenschraube auf der Welle blockiert ist.



Es genügt die Seite ohne Skaleneinteilung zu zerlegen. Die Welle kann anschließend einfach auf der anderen Seite herausgezogen werden.



Als nächstes wird die soeben freigelegte Stirnlochmutter des Grobantriebrades gelöst.

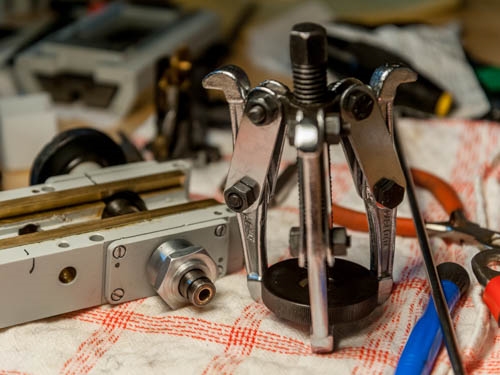

Das Handrad ist auf Passung gepresst und lässt sich einem Abzieher ohne Beschädigung entfernen. Meine Handräder wurden offensichtlich mit einer Wasserpumpenzange gedreht und müssen ersetzt werden.



Die Überwurfmutter presst eine konische Kunststoffspannhülse zwischen Welle und Gehäuse damit lässt sich der Gesamtwiderstand des Grobantriebs festlegen. An meinem Antrieb funktioniert dies aber aufgrund des Alters und Verschließ nur noch in Richtung fest, ein nachträgliches Lösen war nicht mehr möglich. Als Ersatz käme Teflon oder POM Kunststoff infrage in Verbindung mit einer Hobbydrehbank. Danach geht es auf der anderen Seite weiter.



Die Antriebseinheit ist mit vier Schrauben am Gehäuse befestigt. Das Antriebsgehäuse ist anschließend vollständig demontiert.

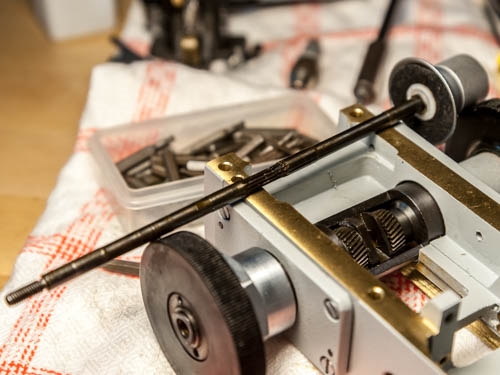

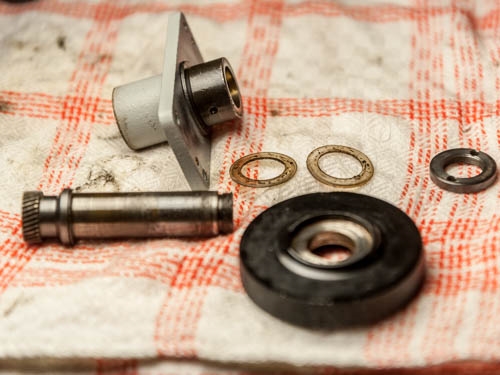

Um die Antriebswellen des Grobantriebes entnehmen zu können, werden alle fünf Senkkopfschrauben auf dem Wellengehäuse gelöst. Es gibt wieder zwei unterschiedliche Längen, die Kurzen gehören radial zum Modul des linken Zahnradgehäuses, die Langen zum Feinantriebswellengehäuse in der Mitte. Das rechte Antriebsrad wird als eigenständiges Modul entnommen.



Dann das Wellengehäuse des Feinantriebs gefolgt vom linken Zahnrad, alles in die gleiche Richtung. Zuletzt noch die konische Kunststoffspannhülse. Alle Zahnräder sind mit Kunststoffbeilagscheiben ausgerichtet, diese nicht verlieren und Anordnung notieren. Die Beilagscheiben bestimmen über das seitliche Spiel des Grobantriebs und haben, richtig angeordnet, keine Auswirkung auf dessen Leichtgängigkeit! (Richtungsangaben ausgehend vom vollständig montierten Mikroskop.)



Um das Modul des rechten Zahnrads zerlegen zu können, wird die Skalenhülse des Feinantriebs mittels des Wellengehäuses des Feinantriebs ausgestoßen. Es ist in einer Führung auf dem Wellengehäuse gesteckt.



Anschließend die Stirnlochmutter lösen und das Handrad des Grobantriebs mittels Abzieher entfernen. Das Zahnrad kann nun auch entnommen werden.

Zusammenbau



Nach gründlicher Reinigung und neuer Schmierung erfolgt der Zusammenbau. Zuerst das Antriebswellenmodul einbauen, danach das Uhrwerk setzen. Das Uhrwerk muss sauber auf die Feinantriebswelle ausgerichtet sein! Erst ausrichten, dann festziehen, kontrollieren, korrigieren falls nötig! Auf meinen Fotos fehlt die Rutschkupplung des Feinantriebs, ich hatte eine Kugel verloren und montiere die Kupplungen erst wieder, sobald Ersatz eintrifft.



Jetzt das Antriebsgehäuse auf den Feinantrieb setzten und verschrauben. Widerlager des Uhrwerks montieren, Feder und Deckel aufschrauben. Prismenschiene des Grobantriebs einsetzen und ebenfalls den Deckel montieren. Vollständig zusammengebaut, gereinigt und geschmiert lief das Antriebsmodul wieder ohne haken mit definiertem Widerstand.

Aufgrund der Beschaffenheit des Antriebs folgende Hinweise:

Den Grobantrieb immer beidhändig bedienen, dadurch sind die Kräfte auf beide Zahnstangen ideal und gleichmäßig verteilt. Vor der Einstellung des Grobantriebs sicherstellen, dass die Bremse gelöst ist. Nach der Grobeinstellung die Bremse schließen damit bei Betätigung des Feinantriebs nicht durch das Umkehrspiel des Grobantriebs die gewählte Einstellung verwirft.  Mit dieser Checkliste im Hinterkopf ist die Einstellung extrem präzise und frustfrei!

Nächster Teil: Reparatur der Durchlicht-Leuchtfeldblende

[Klaus Herrmann]

Hallo Kai,

obwohl mir Lomo völlig egal ist - habe ich nicht und und werde sicher auch zukünftig nicht haben. Aber deine Dok ist vorbildlich! Chapeau!
Mich erinnert der Triebblock sehr an den Zeiss WL bzw Universal-Triebblock, den ich schon mehrmals zerlegt habe für eine komplette Neufettung. Hat hier Lomo vielleicht mal Anleihen gemacht?

[Michael L.]

Hallo Kai,

Danke für die riesen Mühe die Du Dir da gemacht hast. Ich habe auch so ein Teil und werde die Anleitung zu meiner Dokumentation hinzufügen. Auch wenn ich diverse Zeis West und Leitz Mikroskope habe finde ich Lomo immer wieder interessant.

Viele Grüße,

Michael

[noa]

Danke euch beiden.

Ich kenne ja den Vergleich zu Zeiss (noch) nicht und um ehrlich zu sein: Ich besitze nicht einmal ein Präparat an dem ich die Grenzen dieses Gerätes (und meine als Bediener) ausloten könnte. Ich kenne nur meine Kamera insofern dass z.B. auch Nikon Scherben gebaut hat und auch aktuelle Objektive im Sortiment hat die von ihren 30 Jahre alten Vorgängern in der Pfeife geraucht werden. (Abhänig von der Anwendung und Anforderungen natürlich). Kann mir sehr gut vorstellen dass das hier das gleiche Prinzip ist. Bin jedenfalls gespannt darauf in den nächsten Jahren mehr Erfahrungen in der Materie zu sammeln.
Beim nächsten Heimatbesuch werde ich mal die Schränke durchforsten, irgendwo war ein Kasten mit Dauerpräparaten vom Urgroßonkel der Tante von Nachbars Nichte

Nach allem was ich bisher über Lomo gelesen habe basiert deren Produktion auf Zeiss Maschinen (und Knowhow) welches als Teil von Reparaturzahlungen exportiert wurden. Nachdem ich jetzt zwei Lomo Mikroskope zerlegt habe: Die nutzen immer wieder die gleichen Konstruktionen und Module, hier und da wird nach Bedarf skaliert. Die technischen Lösungsansätze sind aber echt brauchbar und funktionieren. Handgeschabte Prismaschienen erwarte ich hier genau so wenig wie beim Chinesen. Demnächst werde ich eine Messplatte anschaffen dann wird das Übel zu Tage treten

@Michael
Falls du den Hellfeldeinschub der Auflichteinheit hast, könntest Du mich vielleicht mit Bildern vom Bereich des Spiegels versorgen? Ich denke ich werde mir einen bauen, dazu muss ich wissen ob es mehr Unterschiede zu Dunkelfeldeinschub gibt als nur die Dunkelfeldschablone.

Beste Grüße
Kai

[noa]

Reparatur der Durchlicht-Leuchtfeldblende.

Genau wie die Leuchtfeldblende der Auflichteinheit zuvor sind auch an der Durchlicht-Leuchtfeldblende die Lamellen durch verharztes Fett verklebt.



Zuerst das Abdeckblech der Durchlichteinrichtung durch Lösen der sechs Schrauben entfernen. Die ebenfalls zugänglichen Schrauben in den gestanzten Löchern gehören zum pankratischen System und bleiben montiert.

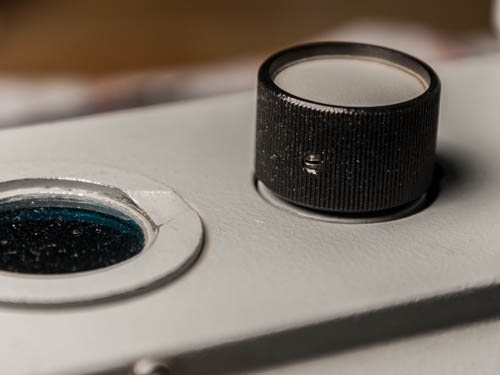

Weiter auf der auf der Oberseite des Stativfußes: Am Stellknauf der Blende zunächst die Madenschraube entfernt und die gerändelte Hülse entfernt.



Anschließend kann das Modul durch lösen der beiden Senkkopfschrauben entfernt werden. Die zweite Hand hält dabei das Modul unten fest und verhindert den Kontakt zum justierbaren Spiegel.



Zuerst wird der Halter des Stellknopfes der mit zwei Senkkopfschrauben befestigt ist gelöst.

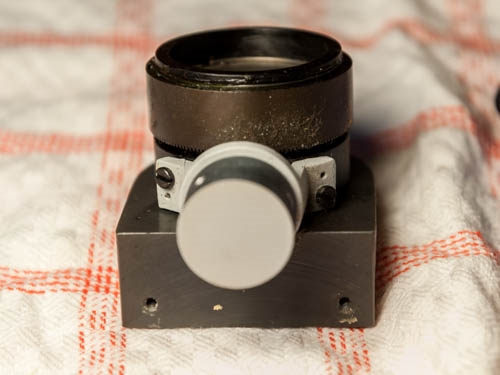

Es bleibt die Halterung mit dem zentrierbaren Tubus der Blende. Der Zahnradring ist mit einem Gewindestift mit dem Einstellring der Blende verbunden. Dieser wird gelöst.



Gefolgt vom Gewindestift des Distanzringes, auf dem Foto bereits entfernt, und dem des Rings auf welchem die Zentrierschrauben greifen. Die dazugehörige Madenschraube ist durch das Loch im Halter zugänglich.



Der Tubus zerfällt nun in seine Bestandteile. Die Zentrierschrauben können entfernt werden, auf dem Tubus befindet sich noch ein Spannring aus Federstahldraht, diesen ebenfalls entfernen.

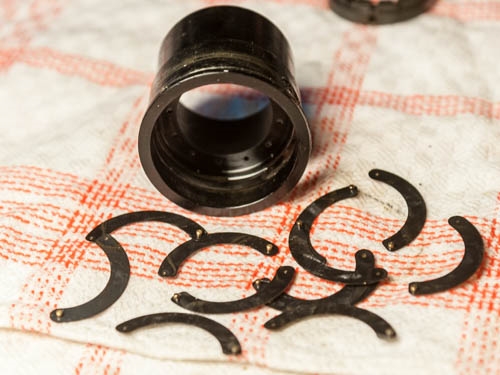

Die Blende selbst wird zerlegt indem der Spannring gelöst wird, der Einstellring und die Blendenlamellen können entnommen werden.



Auf den Zusammenbau gehe ich nicht weiter ein, die Blende ist nach dem gleichen Muster aufgebaut wie die der bereits beschriebenen Auflicht-Leuchtfeldblende. Ferner existieren Dokumentationen zu Kondensoren in der Lomo-Infothek. Diese verwenden ebenfalls den gleichen Aufbau.


----
Gerade sind meine Ersatzkugeln für die Rutschkupplung angekommen, 3 mm wäre der richtige Durchmesser gewesen, also nochmal zwei Tage warten...

Nächster Teil: Den Anbau der Durchlichteinheit reinigen.

[noa]

Durchlichteinrichtung: Lampen und Spiegelgehäuse

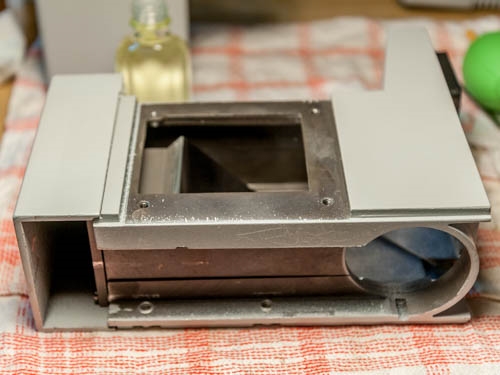

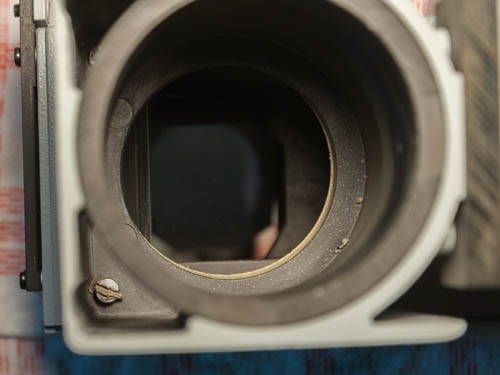

Das Lampen und Spiegelmodul der Durchlichteinrichtung ist mit einer Schwalbenschwanzführung hinten an der Stativsäule befestigt. Es beinhaltet neben dem abnehmbaren Lampengehäuse eine Kollektorlinse gefolgt von einem ortsfesten Umlenkspiegel und abschließend einen werksseitig justierten, zweiten, Umlenkspiegel der die Lichtquelle dem pankratischen System übergibt. Es ist ratsam das bereits in Kapitel zur Durchlicht-Leuchtfeldblende erwähnte Schutzblech zu entfernen um vor der Demontage die Position des pankratischen Systems prüfen zu können, es könnte je nach Stellung im Weg sein. Vorsicht mit der Kollektorlinse, Texthinweis beachten!



Auf der linken Seite des Mikroskops befinden sich zwei Madenschrauben mit Schlitzmutter zu erkennen. Die Schlitzmuttern sind Gewindehülsen und bleiben montiert! Einfach die Madenschrauben lösen und den Anbau aus seiner einseitigen Schwalbenschwanzfassung drehen. Das Foto zeigt die Schwalbenschwanzführung bei geöffneter Spiegelabdeckung, diese kann montiert bleiben. Ebenfalls zu sehen ist der Höhenanschlag für das gesamte Modul, beim Zusammenbau das Modul entsprechend wieder in Anschlag bringen.

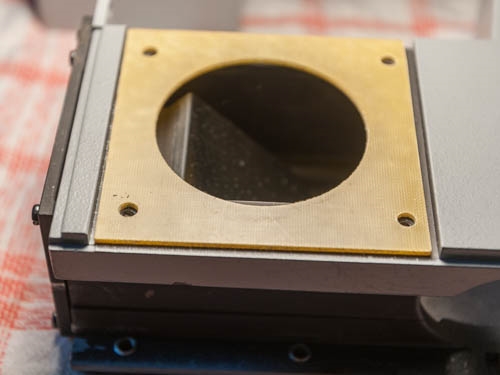

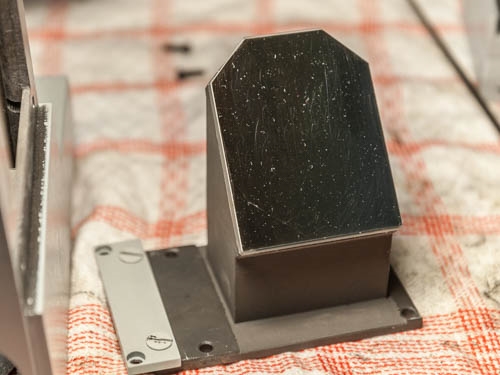

Der untere Umlenkspiegel kann durch entfernen eines mit vier Schrauben befestigten Abdeckblechs auch von unten justiert werden.



Um Zugang zum oberen Spiegel zu bekommen wird das Abdeckgehäuse entfernt. Die beiden äußeren, kleineren Senkkopfschrauben sind dafür zuständig.



Als nächstes entferne ich das Lampengehäuse welches mit einer Rändelschraube auf einer Schwalbenschwanzführung befestigt ist.



Um die Kollektorlinse sicher entnehmen zu können entferne ich die vier nun zugänglichen Schrauben, zwei nur durch das Gehäuse der Kollektorlinse erreichbar, mit einem langen Schraubendreher.



Die Kollektorlinse wird nur vom Stellhebel in Position gehalten! Sie kann durchrutschen und wird den Aufschlag gemäß Murphy nicht überstehen! Entsprechende Vorsicht ist somit geboten.



Auf dem Spiegelhaus bleibt eine Kunststoffplatte als Abstandshalter.



Der obere, ortsfeste Spiegel wird von vier unterlegten Schrauben gehalten.



Bei der Reinigung ist zu beachten: Es handelt sich um optische Spiegel die im Gegensatz zu Alltagspiegel auf ihrer Oberfläche verspiegelt sind. Dies bedeutet man wischt nicht auf einer Glasplatte, sondern auf der Verspiegelung selbst! Die Beschichtung ist sehr viel weicher als Glas und leicht zu verkratzen, wie mein Exemplar hier beweist.



Durch das mittlerweile fast komplett zerlegte Spiegelgehäuse ist der untere Spiegel nun ebenfalls leicht zu erreichen, ich kann ihn reinigen ohne ihn ausbauen und somit neu justieren zu müssen.

[noa]

Dies war der letzte Teil zur Dokumentation. Es fehlt noch etwas Zubehör und ein paar Bilder die ich noch ergänzen werde.

Als nächstes steht der LED Umbau auf meiner Liste.

Soll ich das ausführlich beschreiben?
Ich habe hier Anleitungen zu Zeitzündern (Spannungsteiler), Störsender (Konstantspannung-Pulsweitenmodulation) und ähnliche Konstrukte gesehen bei denen mir die Haare zuberge stehen. Die Kühlerlösungen standen dem auch in nicht viel nach. Es waren auch gute Lösungen dabei nur waren diese leider in der Unterzahl.
