Bewegliche Halterung für Kapillarpipetten (Manipulator) - wer hat eine Idee?

[Reinhard]

Hallo Freunde,

weitere Ingenieurs-Leistungen sind gefragt:

Ich suche eine einfache Möglichkeit, eine Kapillarpipette senkrecht eingespannt, kontrolliert in der senkrechten Ebene zu bewegen,

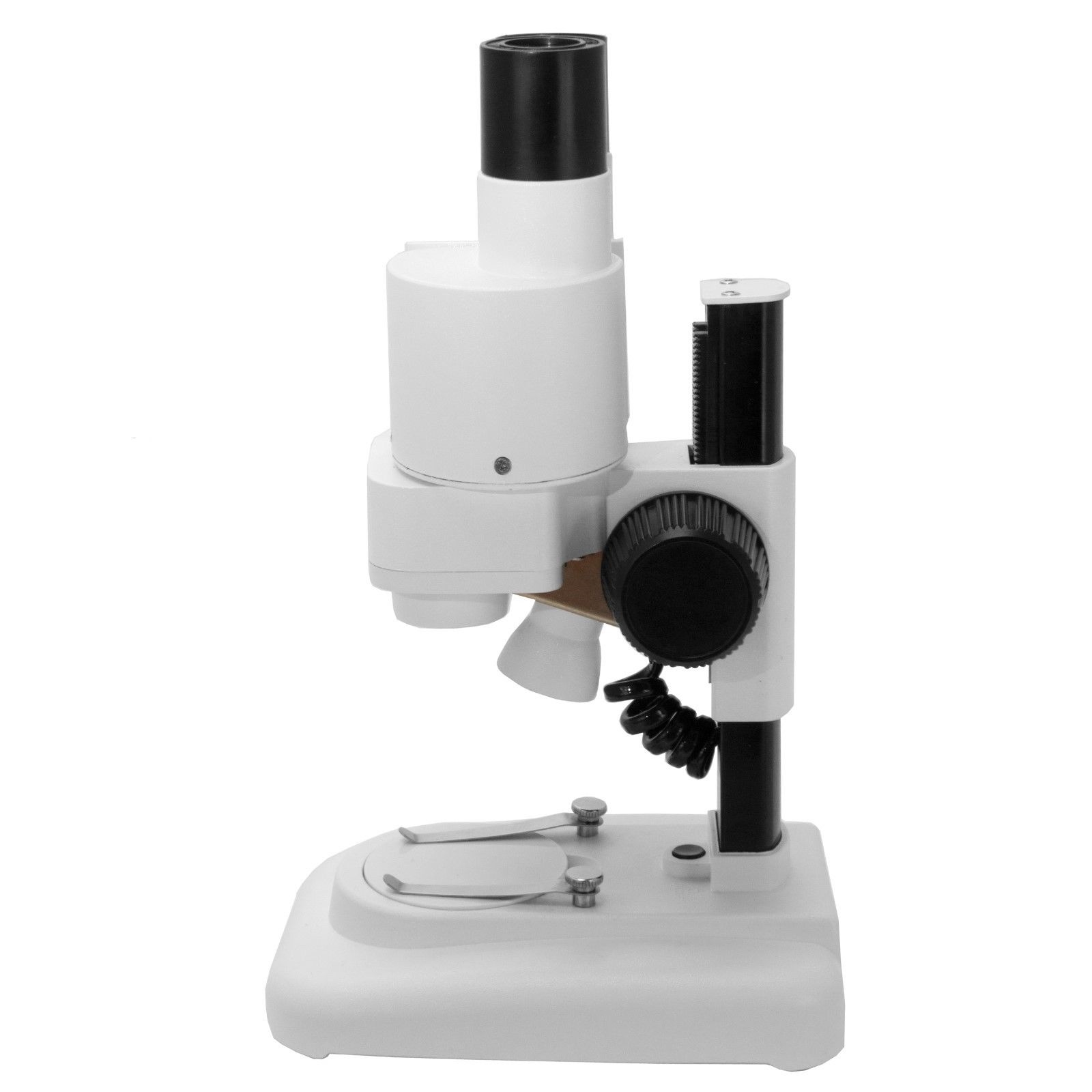

also so, wie man auf dem Bild unten den Tubus bewegt. Vielleicht wäre das alte Stativ eines (Stereo-)Mikroskops schon kein schlechter Ansatz;
oder ein altes einfaches Mikroskop, bei dem sowohl der Tubus wie auch der Objekttisch entfernt ist.
Danke für Ideen.



viele Grüße
Reinhard

[Bob]

Hallo Reinhard,

wie groß soll der Weg sein, wie fein und schnell soll die Bewegung erfolgen können, und welche Randbedingungen (Kabelanschlüsse, visueller Zugang zum Objekt etc.) gibt es?

Viele Grüße,

Bob

[Reinhard]

Hallo Bob,

der Weg, den die Spitze der Pipette beschreiben sollte, liegt bei ~5cm. Die Bewegung sollte so fein wie möglich sein.
Sehr gut wäre es, wenn die Vorrichtung auch eine Schrägstellung erlaubte, damit man das Ziel ggf. unter einem Stereomikro
beobachte könnte. Beleuchtung nicht notwendig.

viele Grüße
Reinhard

[Peter V.]

Hallo Reinhard,

meinst Du nicht, dass es etwas zielführender wäre, Deine beiden doch - wie soll ich sagen?  - recht knapp formuliuerten Fragen mit einem etwas aussgekräftigeren Titel zu versehen und nicht gerade unter Suche im MM einzustellen?
Erfahrungsgemäß schauen nicht alle Member (die Dir ggf. helfen können) auch in den Mikro-Markt, wenn sie gerade nichts suchen oder zu verkaufen haben.

Wenn Du magst, verschiebe ich Deine beiden Anfragen auch gerne ins normale Board.

Herzliche Grüße
Peter

[Reinhard]

Hallo Safari,

alles viel zu überdimensioniert; aber danke für alle Ideen!

Reinhard

[Lupus]

Hallo Reinhard,

was heißt denn so fein wie möglich? Über den ganzen Weg von 50 mm? Normalerweise kombiniert man eine Grobeinstellung über den ganzen Weg mit einer Feineinstellung für wenige Millimeter.
Einfach aber nicht mikrometergenau wäre sowas:
https://www.photoshop-becker.de/PHOTAREX-2-Wege-Einstellschlitten-fuer-Makro-und-Panorama-16cm

Hubert

[Reinhard]

Hallo Hubert,

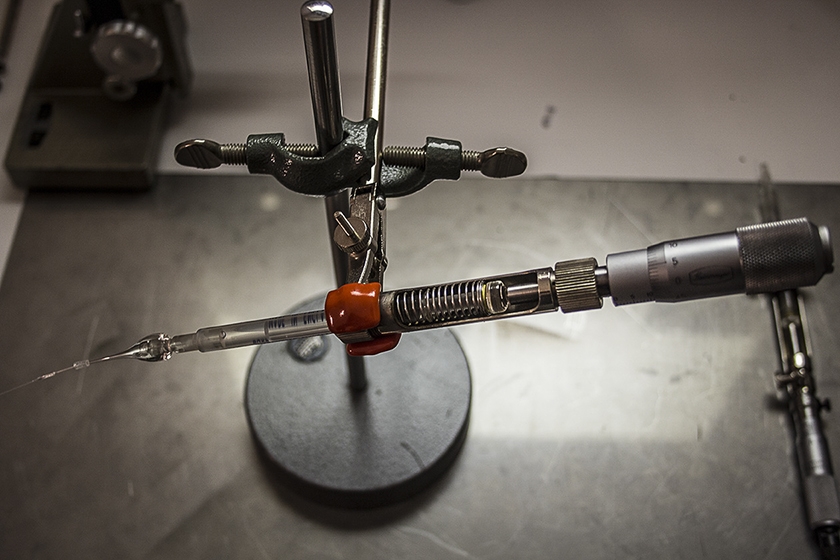

im zweiten Beitrag habe ich gerade ein Photo eingestellt, das zeigen soll, was ich machen möchte.
Anstelle der sperrigen Kirk-Burette verwende ich aber (noch) eine AGLA- Spritze mit Mikrometerschraube



Diese, in stärkerer Steilstellung bis fast senkrecht, möchte ich auf und ab bewegen, um die Spitze in eine zu titrierende Flüssigkeit tauchen zu können.
Dazu reichen vielleicht auch 2cm.

Reinhard

[Reinhard]

Ich muss mich wiederholen: das Forum ist unschlagbar in know how und technischen Fertigkeiten;
Große Teile meines Mikrolabors besteht aus Geräten, die von Mitgliedern des Forums entwickelt und gebaut worden sind.

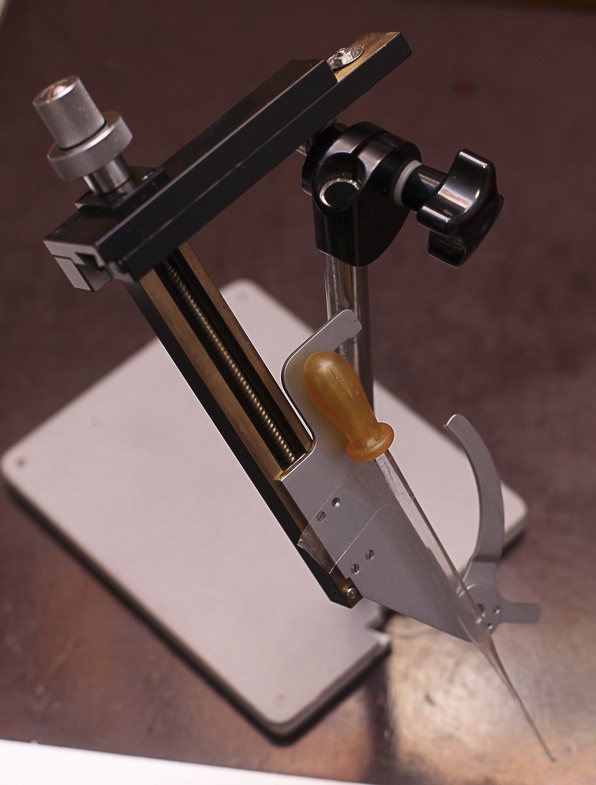

Hier also nun schon der erste Prototyp eines Pipettenmanipulators von Rolf (reblaus)



Dankenswerterweise hat er sich auch schon des "Schüttelproblems" angenommen.
Allen vielen Dank für ihr brainstorming.

viele Grüße
Reinhard

[Peter V.]

Hallo,

irre! Genial einfach!

Herzliche Grüße
Peter

[reblaus]

Lieber Peter & Reinhard -

I' bitt' recht schön: Keine Vorschusslorbeeren! Zwar habe ich so was ähnliches schon mal zusammengeschustert, aber genau deshalb weiß ich auch, wie viele Pferdefüße da noch auftauchen können, wenn Nutzer und "Konstrukteur" nicht identisch sind!

Viele Grüße

Rolf

[Lupus]

Hallo,

die Frage ist halt wie mechanisch stabil das Ganze sein muss, d.h. wie weit darf sich die Pipettenspitze seitlich bewegen wenn man am anderen Ende hantiert.

Hubert

[Rawfoto]

Guten Abend

Die Pipette könnte man ja in einem passenden Rohr führen, da gibt es dann kein Ausweichen mehr ...

Liebe Grüße

Gerhard

[reblaus]

Hallo -

Zeiss (alt) mit mir machen manches mit massivem Messing

Mit mikroskopischer Meinung

Rolf

[Lupus]

wohl war ...

Wisse: Wie weit Werkzeug werkelnd weicht wird wohl Weite wie Weichheit wirksam wiedergeben.

Wohlwollend warnend, Ws' (Reinhards) Wunsch winziger Weiten weitgehend wissend.

Hubert

[Reinhard]

Werktätige Weise,

Waagenbauers wie Weinkenners wiederum warnende wie wohltuend wegweisende Worte !

wärmendes Wochenende
Winandi
