Erledigt: Adapter gesucht

[cuwohler]

Hallo Forum,

ich möchte eine Mikroskopkamera mit einem 30mm Stutzen an einem Mikroskop mit 23,2mm Okularaufnahme nutzen.
Gibt es dafür, ungeachtet der Abschattung, einen Übergangsadapter?

Viele Grüße
Cai-Uso
www.sandphoto.de

[Linuxpenguin]

Guten Morgen CU,
ja die gibt es.
Oft bei Mikrokameras zB China dabei.
Lass dir im Zweifel einen anfertigen.
Gruss
Sven

[cuwohler]

Hallo Sven,

ich denke, die China Kameras sind meist 23,2mm und
erweitern auf 30mm. Ich brauche genau das Gegenteil.

Viele Grüße
Cai-Uso

[Linuxpenguin]

schau mal bei RAFCamera vorbei
vllt gat der freundliche Russe was oder baut dir ....

[Wutsdorff Peter]

Guten Morgen CaiU,
fertige mal eine Zeichnung an. Vielleicht kann ich Dir mit meiner kleinen Drehbank helfen,
Gruß Peter

[cuwohler]

Hallo Peter,

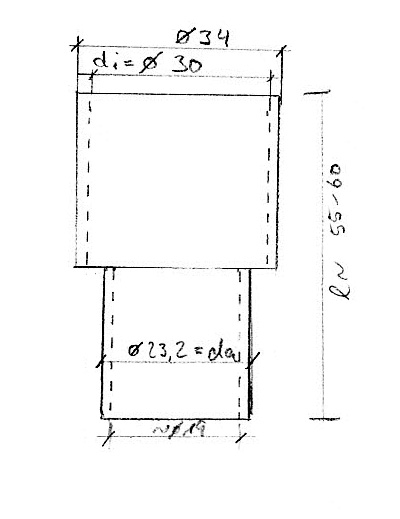

hier eine Zeichnung (ohne Zeichenbrett ):



Wichtig ist: Oben di = 30mm, unten da =23,2mm; Länge ca. 60mm, also 2x30mm.

Viele Grüße
Cai-Uso

[konsonant]

hallo ,
aber die Okularkamera hat dann nicht die richtige Position zum Zwischenbild. Man müßte eigentlich den Okulartubus kürzen (nee!), ansonsten muß man mit dem Objektiv näher ran (kürzerer Arbeitsabstand) damit es hinten länger fokussiert. Und das Objektiv ist nur für die richtige Zwischenbildlage gerechnet. Die Parfokalität der anderen Objektive ist dann auch nicht mehr, dann muß man immer nachfokussieren.
Welche Okularkamera ?
gruß conso

[Peter V.]

Hallo Cai-Uso,

rein interessehalber: Welche Kamera hat den einen - offenbar festen - 30mm-Okularstutzen?

Herzliche Grüße
Peter

[cuwohler]

Hallo Peter,

es handelt sich um die DFK MKU226-10x22 von The Imaging Source.
Sicherlich ist das Okular abnehmbar, aber ich denke, das System ist wohl mit Okular ausgelegt.

Hallo conso (?),

entsprechend kürzen kann ich an anderer Stelle.

Viele Grüße
Cai-Uso

[Wutsdorff Peter]

Hallo Kai Uso,
so wie Du es gezeichnet hast, sind es zwei Teile!!
Zwischen den beiden Innendurchmessern muß in axialer Richtung ein Übergang von ca. 2- 3 mm sein.
Wie lang soll der Abschnitt mit 23,2 mm Außendurchm. sein?
Der Innendurchmesser von 30 mm muß etwas größer sein. ca. 30,3 mm, auch  der Außendurchmesser von 23,2 mm muß etwas kleiner sein, sonst paßt alles nicht.
Also wenn Du nicht anderweitig fündig wirst, werde ich Dir das Teil fertigen.
Beachte auch den Beirag von conso.
Über eine Spende  wird sich die Kinderherzstiftung freuen.
Gruß Peter

[peter-h]

Hallo Cai-Uso,

die Kamera hat doch einen ganz normalen Anschluß über C/CS-Mount. Also 12,52 bzw 17,52mm.
Welcher Okulartyp ist bei der Kamera dabei? Mit welchem Mikroskop und Objektiv soll es zusammenspielen? Und ist die  Parfokalität erfüllt?

Bin auf das Zusammenspiel gespannt.
Gruß
Peter

[cuwohler]

Hallo Peter,

Du hast natürlich recht, den Übergang habe ich nicht gezeichnet.
Beide Abschnitte sollten 30mm sein.
Ist auch schon ca. 35 Jahre her, dass ich in der Lehre und im Studium technische Zeichnungen anfertigen mußte  .
Die Größe der Steckdurchmesser überlasse ich ganz Dir, da habe ich keine Erfahrung mit den Toleranzen.

Ich denke, ich warte nochmal bis morgen, dann würde ich das bei Dir beauftragen und mit der Spende kommen wir schon klar!

Viele Grüße
Cai-Uso

[cuwohler]

Hallo Peter,

das Okular wird doch hier als 10x22 beschrieben und auch abgebildet: https://www.theimagingsource.de/produkte/mikroskopiekameras/usb-3.0-farbe/dfkmku22610x22/

Die Objektive sind hauptsächlich Nikon E-Plan 10x und Nikon M-Plan 20x. Parfokalität ist Luxus und mir nicht wichtig!

Gruß
Cai-Uso

[Wutsdorff Peter]

Hallo Kai Uso,
bei mir (80) ist es mit den techn. Zeichnungen. schon etwas länger her als bei Dir.
Wenn es soweit ist, werde ich Dir eine vollständige techn. Zeichnung anfertigen, die Du dann freigeben mußt.
Meinen Zeitaufwand schätze ich mit ca. 3 h. Deswegen muß die Zeichnung ok. sein.
Am besten eine Schnittzeichnung
Gruß Peter

[cuwohler]

Hallo Peter,

vielen Dank, ich melde mich morgen!

Viele Grüße
Cai-Uso
