Hallo zusammen,
Frage: Gibt es eine Methode, störende Phasenringe zu dämpfen? Der Idealfall wäre zwar, sie gänzlich verschwindend zu machen, aber da hat wohl die Physik was dagegen.

Gruß - EFH

JB · April 18, 2020, 11:54:16 VORMITTAG

Hallo Eckhard,

Was genau meinen Sie mit "Phasenringen"? Die Phasenkontrastringe in den Phasenkontrastobjektiven oder die Halo-Artefakte in Phasenkontrastbildern?

Der erste Fall ist einfach; im Mikromarkt gegen die Hellfeldversion tauschen.

Zur Verminderung der Halo-Artefakte wuerde schon einiges versucht. Die entstehen wenn die Unterschiede der Brechungsindexe im Praeparat zu gross und die Objekte zu dick sind. Als Loesung gibt es u.a.:

- negativen Phasenkontrast mit einem groesseren Bereich der Kontrastumkehr
- apodisierten Phasenkontrast von Nikon bei dem ein Graufilter die Halos abschwaecht https://www.microscopyu.com/techniques/phase-contrast/apodized-phase-contrast
- wenn das Objekt in Wasser als Medium vorliegt, den Brechnungsindex des Mediums erhoehen indem man hochbrechende Stoffe im Wasser loest, z.B. Gelatine (Ref.: Beyer 1. Aufl., S244ff.) oder Serumalbumin https://www.microscopyu.com/pdfs/Barer_and_Joseph_Quart_J_Microscopical_Science%2096-1-1955.pdf ; damit wird der Innere der Zellen besser sichtbar

Beste Gruesse,

Jon

Eckhard F. H. · April 18, 2020, 15:07:35 NACHMITTAGS

ZitatDie Phasenkontrastringe in den Phasenkontrastobjektiven oder die Halo-Artefakte in Phasenkontrastbildern?

Hallo Jon,
danke für die Ausführungen. Weder noch. Ich meinte normale Phasenringe um (Außen-)Konturen kleiner Objekte. Sie täuschen vor allem bei hohen Vergrößerungen weitere Außenkonturen vor und erschweren damit Messungen.
Gruß - EFH

Peter V. · April 18, 2020, 15:14:15 NACHMITTAGS

Hallo Eckhard,

Phasenringe sind die Ringe innerhlab des Objektivs. Was Du meinst, wird üblicherweise als "Halo" bezeichnet.

Herzliche Grüße
Peter

JB · April 18, 2020, 15:15:07 NACHMITTAGS

Zitat von: Eckhard F. H. in April 18, 2020, 15:07:35 NACHMITTAGS
normale Phasenringe um (Außen-)Konturen kleiner Objekte. Sie täuschen vor allem bei hohen Vergrößerungen weitere Außenkonturen vor und erschweren damit Messungen.

Hallo Eckhard,

Ah ja, das sind die "Haloeffekte" (so werden sie bei Beyer bezeichnet). Mit Angleichung des Brechungsindex des Mediums lassen sie sich wie gesagt vermindern.

Oder reden wir ueberhaupt nicht von Phasenkontrast? Meinen Sie die Beugungsringe (?) um Objekte herum die man auch im Hellfeld sieht? Vielleicht brauchen wir zur Aufklaerung doch mal ein Beispielbild.

Beste Gruesse,

Jon

Eckhard F. H. · April 18, 2020, 17:04:18 NACHMITTAGS

ZitatMeinen Sie die Beugungsringe (?) um Objekte herum die man auch im Hellfeld sieht?

Hallo Jon,
genau die meine ich. Ist das nicht dasselbe wie Phasenringe? Seit ich (zufällig) alle optischen Elemente von derselben Firma nutze dünkt es mich, als wären da die Beugungserscheinungen ausgeprägter. Fotos können noch nicht geliefert werden, erst muß ein Adapter zum Anschluß meiner Olympus ans Okular gedreht werden Z.Zt. kann ich Fotos nur mit dem Phomi machen, da habe ich aber nicht diesen Eindruck.

Gruß - EFH
(Gern per Du)

reblaus · April 18, 2020, 18:09:22 NACHMITTAGS

Hallo Eckhard -

von Zeiss besitze ich einen Ph-Kondensor (F), bei dem neben normalen, lichtundurchlässigen Blendenringen/scheiben auch welche eingebaut sind die aus Polfolie sind, und wenn man mit polarisiertem Licht beleuchtet, kann man den Phaseneffekt stufenlos regeln.
Eigentlich war das für Durchlichtfluoreszenz gedacht, um Fluoreszenz und Ph-Durchlicht überlagern zu können, wozu letzteres abgeschwächt werden musste um ein optimales Bild zu erhalten.

Viele Grüße

Rolf

Eckhard F. H. · April 18, 2020, 19:03:58 NACHMITTAGS

ZitatPhasenringe sind die Ringe innerhlab des Objektivs. Was Du meinst, wird üblicherweise als "Halo" bezeichnet.

Hallo Peter,
ach so! Bin eben erst auf Deinen Beitrag gestoßen und Dank ihm im Bilde.

Gruß - EFH

JB · April 18, 2020, 22:04:22 NACHMITTAGS

Zitat von: Eckhard F. H. in April 18, 2020, 19:03:58 NACHMITTAGS
Hallo Peter,
ach so! Bin eben erst auf Deinen Beitrag gestoßen und Dank ihm im Bilde.

Hallo,

Welcher Beitrag ist gemeint?

JB · April 18, 2020, 22:27:42 NACHMITTAGS

Hallo,

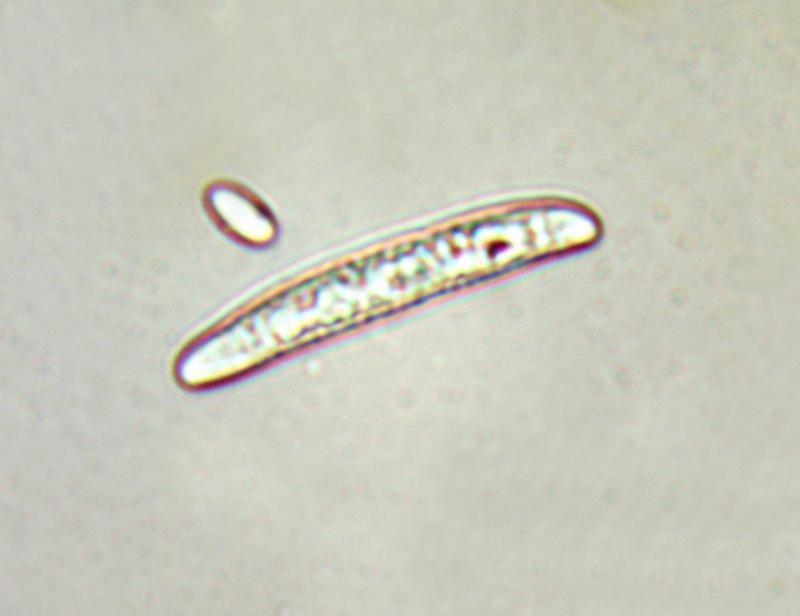

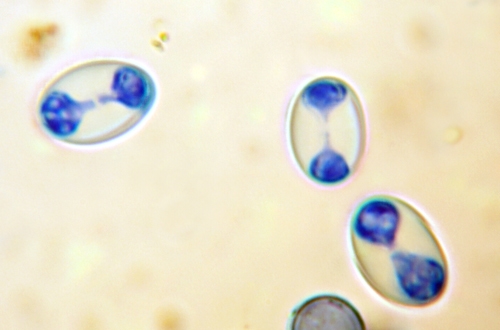

Ich hab mal zwei Beispiele fuer die Beugungsringe (??) rausgesucht, ein starkes https://www.mikroskopie-forum.de/pictures006/213208_27784591.jpg und ein schwaches https://www.mikroskopie-forum.de/pictures010/262803_9289124.jpg

Sind das die Ringe von denen wir reden? Ich habe das gleiche Problem wie Sie; wenn ich Sporen genau vermessen moechte kann man manchmal nicht entscheiden welche der Ringe die echte Aussenseite der Sporen sind. Vielleicht koennen die Pilzler was dazu beitragen?

Diese Effekte sind umso staerker, je koherenter das Licht ist. Deshalb am stoerensten beim 100er Objektiv und bei stark abgeblendetem Kondensor. Dass der Beleuchtungsstrahlengang an Ihrem Mikroskop dazu betraegt kann ich mir durchaus vorstellen, weiss aber nicht wie man Abhilfe schaffen kann.

Moegliche Loesung waere das Anfaerben der Objekte. Ich persoenlich versuche das mit DIK zu loesen. Da beim DIK die Kondensorblende fast voll geoeffnet werden kann und gleichzeitig die Tiefenschaerfe sehr gering ist laesst sich die Aussenseite der Sporen meist doch noch erkennen.

Beste Gruesse,

Jon
