Zeiss Standard Vergrößerungswechler ausbauen

art · Juni 02, 2020, 20:34:54 NACHMITTAGS

Hallo,

ich habe hier ein Zeiss Standard Stativ mit eingebautem 1,6x Wechsler im Kopf. Zuzüglich noch einen Optovar. Beides zusammen kann ich nicht einbauen. Weil mit dem Optovar noch mehr Vergrößerungsmöglichkeiten bis 2,5x drin sind, möchte ich diesen einsetzten. D.h. den einfachen Wechsler möchte ich ausbauen. Nach dem Ausbau müsste ich an der Durchführung noch einen Plastikstopfen einfügen, damit hier kein Staub eindringen kann. Meine Frage ist: wie kann ich mit einfachen Handgriffen den 1,6x Wechsler ausbauen?

Beste Grüße
Artur

ImperatorRex · Juni 02, 2020, 20:47:41 NACHMITTAGS

Hallo Artur,
schaue mal hier:
https://www.mikroskopie-forum.de/index.php?topic=12337.0
viele Grüße
Jochen

art · Juni 02, 2020, 21:40:08 NACHMITTAGS

Hallo,

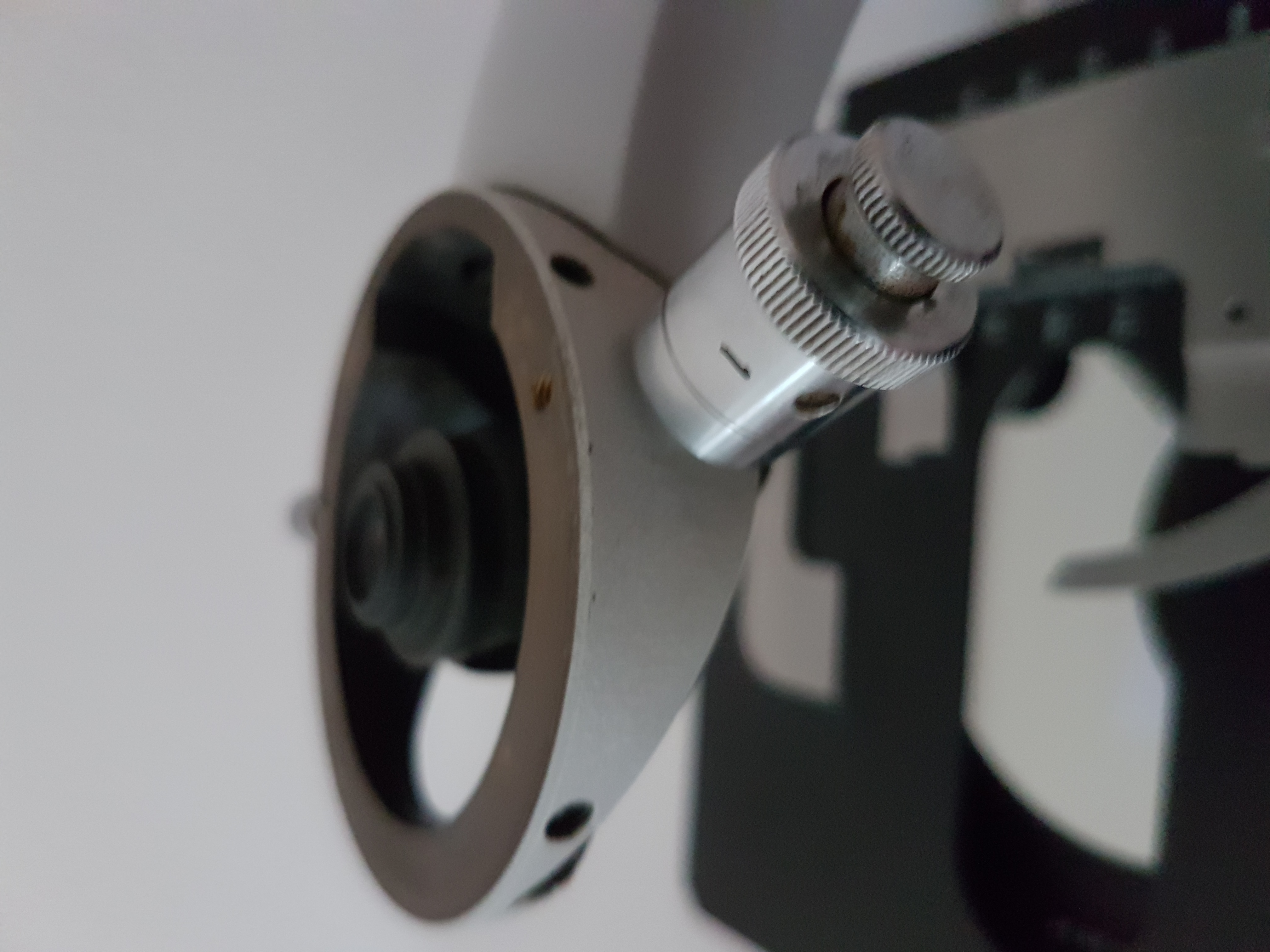

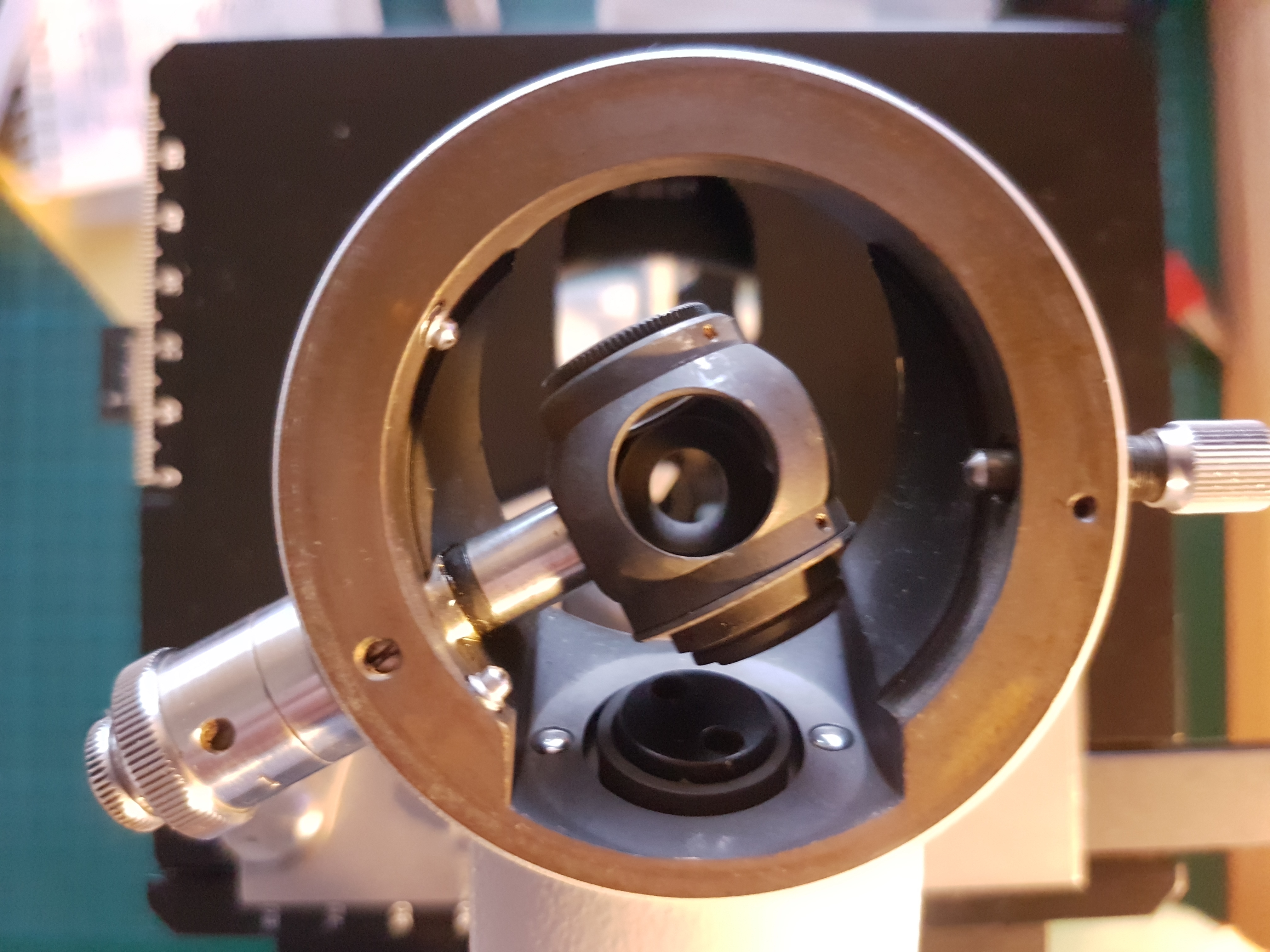

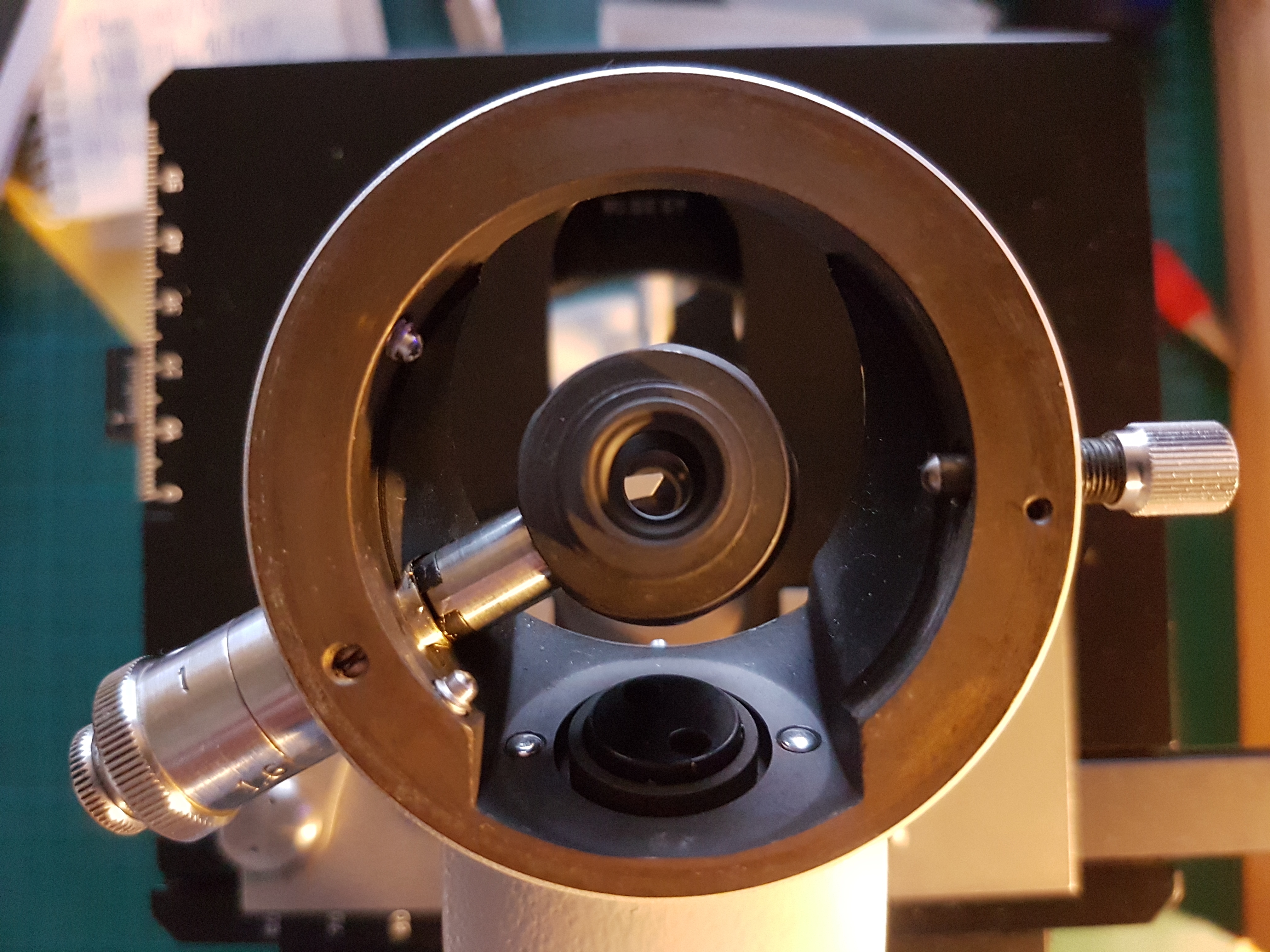

schon mal vielen Dank für die Hilfe. Ich habe noch mal ein paar Fotos von der Situation beigefügt:

Jürgen Boschert · Juni 02, 2020, 22:16:58 NACHMITTAGS

Hallo Artur,

na, bei diesem Typ ist das nun ganz einfach. Du hülst das Teil mit der Optik im Tubuskopf fest und drehst außen die kleine Rändelschraube auf; dann löst sich der Teil mit dem Vergrößerungswechsler innen und Du kannst ihn herausnehmen.

Gruß !

JB

art · Juni 03, 2020, 20:02:42 NACHMITTAGS

Hallo Jürgen,

danke für die Antwort und die Lösung meines Problems

.

Viele Grüße

David 15 · Juni 03, 2020, 22:05:39 NACHMITTAGS

Hallo Artur,

ich kann es von den Bildern nur in etwa erahnen: Ist der Grund für den Ausbau des Vergrößerungswechslers eine Kollision mit der Telanlinse des Optovars oder geht es mechanisch "prinzipiell" ? Ich frage deshalb, weil ich einen Zwischentubus am Standard habe und den leider nicht mit dem Optovar kombinieren kann, der 1,6x Wechsler wäre also eine brauchbare Alternative unter der Voraussetzung, dass er passt.

Viele Grüße
David

Klaus Herrmann · Juni 03, 2020, 22:27:46 NACHMITTAGS

Hallo David, diese Kollisionsgefahr besteht immer wenn man zwei Zwischentuben mit Telanlinse kombinieren will.

Jürgen Boschert · Juni 03, 2020, 22:36:39 NACHMITTAGS

Hallo David,

was Du versuchen kannst, ist, dass Du am unteren Teil die obere und am oberen die unteren Telanlinse rausschraubst. Es kann allerdings zu Vignettierung kommen. Ich selbst habe das noch nicht versucht, aber es wurde hier im Forum schon berichtet, dass dies funktioniert.

Gruß !

JB

David 15 · Juni 03, 2020, 22:40:49 NACHMITTAGS

Hallo Klaus und Jürgen,

das mit dem Rausschrauben der Telanlinsen hatte ich bereits versucht aber es kommt wie du bereits erwähnst zu Vignettierung. Daher nochmals meine Frage: Besteht das selbe Kollisionsproblem bei Schaltachse + Zwischentubus/Optovar ?

Liebe Grüße
David

Klaus Herrmann · Juni 03, 2020, 22:44:43 NACHMITTAGS

ZitatBesteht das selbe Problem bei Schaltachse + Zwischentubus/Optovar ?

ja ganz sicher. Die Telanlinsen rausschrauben ist in der Endlichoptik keine gute Idee.

Jürgen Boschert · Juni 03, 2020, 22:47:16 NACHMITTAGS

Hallo David,

ich hatte zwar ein Standard mit Schaltachse, die se aber nie bestückt. Wenn ich mir aber Arturs Fotos anschaue muss es zur Kollision kommen, spätestens wenn Du die zusätzliche Vergrößerung der Schaltachse aktivierts. Die untere Telanlinse der Zwischentuben reicht in den Tubuskopf hinein.

Gruß !

JB

David 15 · Juni 03, 2020, 22:50:38 NACHMITTAGS

Hallo zusammen,

das ist natürlich schade aber da muss man wohl in den sauren Apfel beißen

Danke für eure Aufklärungsarbeit !

Liebe Grüße
David

wilfried48 · Juni 04, 2020, 15:25:40 NACHMITTAGS

Zitat von: Klaus Herrmann in Juni 03, 2020, 22:44:43 NACHMITTAGS
ZitatBesteht das selbe Problem bei Schaltachse + Zwischentubus/Optovar ?

ja ganz sicher. Die Telanlinsen rausschrauben ist in der Endlichoptik keine gute Idee.

Hallo Klaus und David,

ich dachte immer, dass zwischen den Telanlinsen ein paralleler Strahlengang herrscht, da müsste es doch möglich sein auf die obere und die untere Telanlinse zwischen den zwei Zwischenstücken zu verzichten. Also zumindest mit zwei Zwischenstücken ohne innenliegende Optik (Pol Zwischenstück, Auflicht Fluoreszenzkondensor, Photowechsler, Diskussionswürfel) müsste das ohne Vignettierung gehen. Aber vielleicht ist Zeiss beim Optovar von diesem Prinzip leicht abgewichen und daher die Vignettierung. Wenn der Optovar objektivseitig liegt müsste es gehen, aber das nutzt natürlich nichts, da so sicher kein DIC oder richtig Pol möglich ist. Aber einfacher Pol Kontrast müsste trotzdem möglich sein obwohl die Optovarlinsen sicher nicht spannungsfrei sind. Ich habe es aber selbst noch nicht ausprobiert.

viele Grüsse
Wilfried

Klaus Herrmann · Juni 04, 2020, 15:36:26 NACHMITTAGS

Lier Wilfried,
ich dachte immer, dass die Telanlinsen die durch das Zwischenstück vergrößerte Tubuslänge kompensieren und deshalb bei Endlichoptick notwendig sind.
Ich habe schon mal den IV FL-Auflichtkondensor der Standard Reihe an einem St 25 ICS erfolgreich eingesetzt indem ich beide Telanlinsen rausgeschraubt habe.

wilfried48 · Juni 04, 2020, 16:01:06 NACHMITTAGS

Hallo Klaus,

ja, das mit dem Ausbau beider Telanlinsen beim Einsatz für Unendlichoptik ist ja klar.
Aber die Tubusverlängerung bei Endlichoptik funktioniert doch so, dass die untere Telanlinse einen parallelen Strahlengang für die Tubusverlängerung macht und die obere Telanlinse wie eine Tubuslinse wirkt die das Zwischenbild in der richtigen Lage in der vorderen Brennweite des Okulars erzeugt.
Peter Höbel hat meines Wissens den Zeiss Auflichtfluoreszenzkondensor sogar an seinem Olympus BH2 Mikroskop im Einsatz wobei er nur die untere Telanlinse abgeschraubt hat weil die Auflichtoptik des BH2 ja Unendlichoptik ist und daher bereits parallelen Strahlengang hat und die obere Telanlinse entwirft dann das Zwischenbils genau dort, wo seine WHK Okulare es erwarten.

viele Grüsse
Wilfried
