Objektiv Gewinde Durchmesser

[hugojun]

Hallo liebe Zeissianer ,

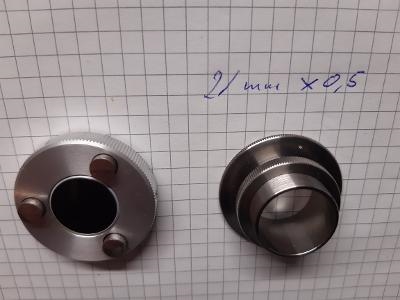

ein Reflexions-Standard  NG1 nominal 4% ist in einer solchen Halterung untergebracht.

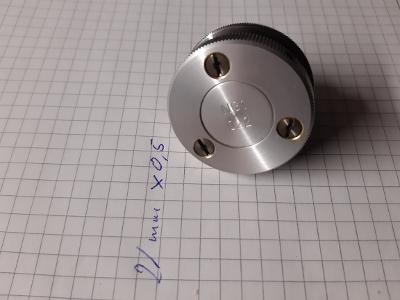

Die Halterung hat 3 magnetische Füße. die auf der Rückseite höhenverstellbar sind, um
die Parallelität zu gewähren.

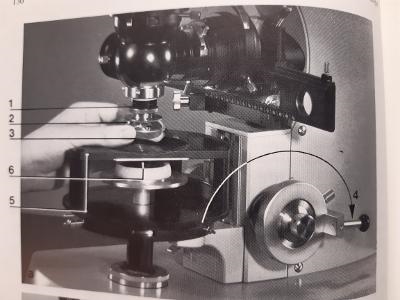

Das Gegenstück hat ein Gewinde mit den Maßen 21mm X 0,5mm Steigung und wird  nach dem Bild im
,,Piller ,,direkt an den Objektivrevolver geschraubt. Ist die das Standard Maß für Objektive des Zeiss Nu ,
oder ist es auch an anderen Mikroskopen ein gängiges Maß?

LG
Jürgen

[HCLange]

Hallo Jürgen,

zum einen ist das Mikroskop ein Zeiss Standard Universal (oder Phomi), zum anderen wird der Gewindevorsatz mit dem "Teller" (47 42 65) vor ein Zeiss LD-Epiplan geschraubt. Er dient als Halter für die Reflexionsstandards bei der Verwendung eines Michelson-Interferometers.

Herzliche Grüße
Christoph

[hugojun]

Hallo Christoph,
vielen Dank für Deine Info.

Haben die Objektive Gewinde an der Eintrittslinse?
Hast Du eventuell Unterlagen zur Methode der Eichung?
LG
Jürgen

[HCLange]

Hallo Jürgen,

leider habe ich zu dieser Einrichtung keine weiteren Informationen.

Das Innengewinde zurAufnahme des Vorsatzteils befindet sich beim LD-Epiplan in der Fassung etwas hinter der Frontlinse. Es wird meistens verwendet, um den Abgleich dieses Objektivs für D=1,5 mit einer Vorsatzkappe auf D=0 zu ändern.

Herzliche Grüße
Christoph
