Kreuztisch - verharzte X-Y-Achsen ausbauen und reinigen

[Helmut Kreutz]

Liebes Forum,

bei meinem Olympus CH, das ich gebraucht gekauft habe, ging die X-Verstellung
des Kreuztisches schwer. Folge war, dass sich die Y-Verstellung mit verstellte wenn
ich die X-Verstellung bewegte (einfach weil man mehr Kraft auswenden mußte
und sich deshalb der ganze Tisch verstellte).

Mein Bruder tippte auf verharzte Achsen. Also habe ich mich gewagt und den
Kreuztisch auseinander gebaut.
Zu meiner Überraschung war es nicht so kompliziert wie ich dachte. Das Ergebnis
war äußerst zufriedenstellend.

Falls jemand dieselben Probleme hat, möcht ich hier kurz den Ablauf beschreiben:

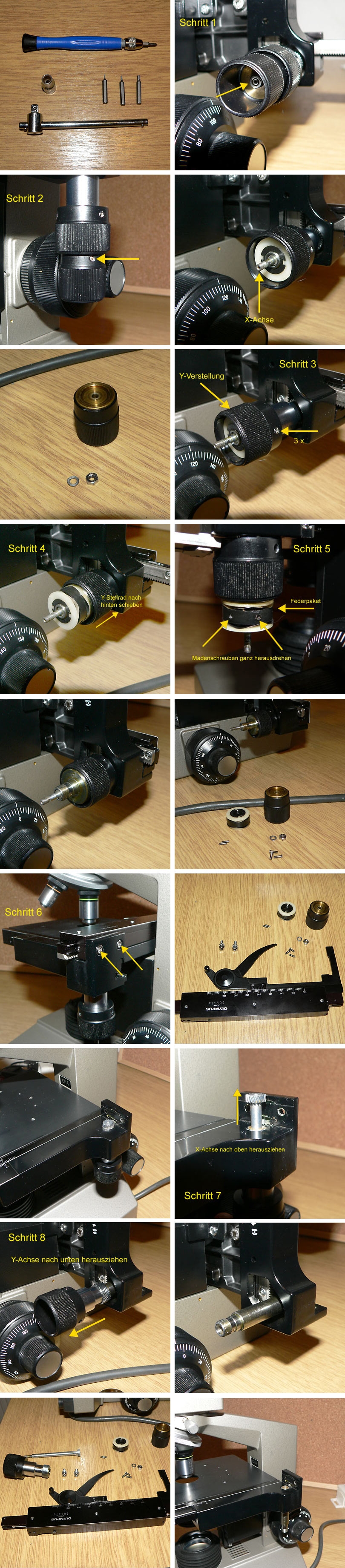

Werkzeug:

1 kleinen Kreuzschraubendreher, 1 Inbus 0,8 mm, 1 Inbus 1,2 mm, 1 Inbus 2,4 mm,
eine 5,5er Sechskantnuss

Schritt 1: Die Sechskantmutter der X-Verstellung abschrauben

Schritt 2: Die Madenschraube der X-Verstellung lösen

Schritt 3: Die drei Kreuzschrauben der Y-Verstellung ganz herausdrehen

Schritt 4: Y-Stellrad nach hinten (bzw. oben) schieben

Schritt 5: Die zwei Madenschrauben des Federpakets ganz herausdrehen und das
             Federpaket nach links herausdrehen

Schritt 6: Die zwei Inbusschrauben der X-Einheit herausschrauben und die
             Einheit abnehmen

Schritt 7: Die X-Achse nach oben herausziehen (geht evtl. schwer, weil verharzt)

Schritt 8: Die Y-Achse nach untern herausziehen

Dann alle Teile reinigen und neu fetten.

Danach alles in umgekehrter Reihenfolge zusammenbauen. Das Federpaket wieder
fest anschrauben. Das Rad für die X-Verstellung ganz nach oben drücken bevor
die Madenschraube angezogen wird. Dabei die X-Achse unten am Gewinde festhalten
und das Rad nach oben drücken.
Zum Schluß die Sechskantschraube wieder anschrauben und festziehen. Dabei am
besten das Mikrokop auf den Kopf drehen, weil die blöde Schraube sonst immer wieder
wegflutscht.

Am Ende sollte der Kreuztisch wieder fluppen.






Herzlichen Gruß

Helmut

P.S. Wie ich sehe, sind die Bilder sehr klein. Abhilfe: rechte Maustaste ==> Grafik anzeigen ==> Browser
zeigt das Bild an ==> mit dem Mauszeiger drüber und Lupe drücken. Wenn´s garnicht geht, fragt mich nach
den Bildern :-)

[Peter Reil]

Hallo Helmut,

danke für die ausführliche Darstellung! Genauso geht es. Hatte vor Kurzem das Gleiche machen müssen und wäre froh über die Anleitung gewesen.

Wo hast du diese kleinen Inbusschlüssel (oder Bits) her? Daran wäre ich sehr interessiert....

Freundliche Grüße

Peter Reil

PS: Das mit den Bildern funktioniert.

[Helmut Kreutz]

Hallo Peter,

es freut mich, dass ich einen sinnvollen Beitrag leisten konnte.

Die kleinen Inbus-Bits habe ich bei OBI gekauft. Das war ein Set
mit verschiedenen Bits (Schlitz, Kreuz, Inbus, Torx) für ca. 11 Euro.

Herzlichen Gruß

Helmut

[Peter Reil]

Hallo Helmut,

dann werde ich mal zu OBI suchen gehen.

Vielen Dank und freundliche Grüße

Peter
