Zeiss SM-XX: Ersatz originale Birne durch andere Birne oder LED

tbillert · Oktober 28, 2011, 12:23:53 NACHMITTAGS

Hallo zusammen,

ich bin neu hier - also erstmal ein "Hallo!" in die Runde. Mein Name ist Thomas, ich komme aus Jena und bin leidenschaftlicher Fossiliensammler. Meine Fossilien praepariere ich auch selbst, meist unter einem guten alten Bino Marke Zeiss SM-XX.

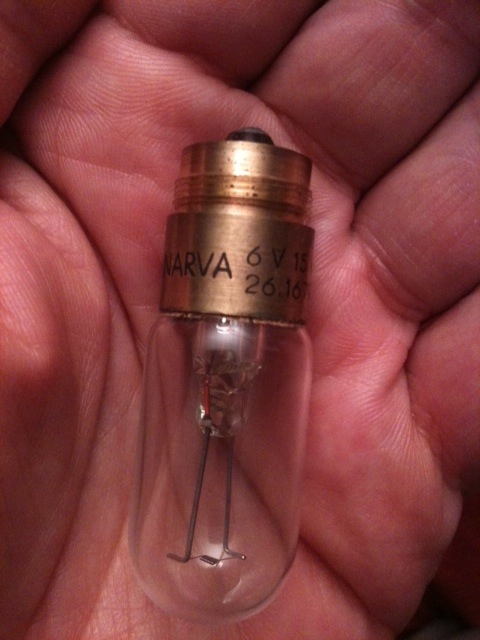

Nun braucht man dazu eine gute Beleuchtung. Dazu habe ich bisher eine recht sperrige Schreibtischleuchte mit Leuchtstoffroehre vor dem Bino haengen, leider kollidiert diese zu oft mit dem Druckluftstichel, was prekaer ist, wenn man grade an empfindlichen Stellen am Fossil arbeitet. Deswegen wollte ich die am Bino angebaute Lampe (mit Schwenkarm) gern zur Beleuchtung nutzen, leider taugt die darin verbaute Birne nicht fuer meinen Zweck (zu schwaches und zu gelbes Licht). Ich haette also gern eine staerkere Birne mit kaltem Licht, oder eine LED-Lampe darin verbaut. Aber anscheinend gibt es Birnen mit dieser Fassung (siehe Bild) nicht mehr. Oder doch?

Fuer jegliche Hilfe danke + gruesst,

Thomas.

Werner Jülich · Oktober 28, 2011, 12:31:48 NACHMITTAGS

1. Narva-Lampen sind in geringen Stückzahlen noch verfügbar. Das ist aber sicher keine Dauerlösung.
2. Wegen der ausgewogeneren Farbwiedergabe würde ich bei Ihrer Anwendung über einen Umbau in Richtung Halogenleuchte nachdenken, die mir bekannten LED führen immer noch zu geringen Farbverschiebungen, die stören können.

Werner Jülich

tbillert · Oktober 28, 2011, 12:40:48 NACHMITTAGS

Hallo Werner,

vielen Dank fuer die Antwort. Wir koennen uns gern - wie im Netz an sich ueblich - duzen...

Vielleicht habe ich mich etwas unklar ausgedrueckt, die Birne funktioniert noch. Ich haette sie gern ersetzt. Farbwiedergabe etc. ist eher zweitrangig, da ich nicht fotografieren moechte, es sollte einfach nur helleres und kaltes Licht sein, damit man wichtige Details an den Fossilien beim Arbeiten erkennen kann. Es waere schoen, wenn man einfach eine andere Birne in die originale Fassung drehen koennte - wenn es da denn heute noch was fuer gibt.

Viele Gruesse,

Thomas.

micromax · Oktober 28, 2011, 13:14:46 NACHMITTAGS

Hallo Thomas,

willkommen im Forum und viel Spaß mit dem SM XX.
Meiner Meinung nach ist die einfachste Lösung der KAuf einer LED Lampe bei Ikea, so wie hier beschrieben:

http://www.mikroskopie-forum.de/index.php?topic=3509.0

Die Lampe ist zwischenzeitlich vermutlich noch günstiger geworden.
Den LAmpenhalter bei dem SM XX würde ich abbauen und aufheben.

Grüße Thomas

tbillert · Oktober 28, 2011, 13:30:04 NACHMITTAGS

Hallo Thomas,

ah, danke, das sieht gut aus! Schade, dass es die Wandvariante nicht mehr gibt - die haette ich wunderbar in meine Praeparierbox (vorn offene Holzkiste als Spritzschutz fuer Gesteinssplitter) schrauben koennen. Immerhin gibt es noch die Klemmvariante, siehe

http://www.ikea.com/de/de/catalog/categories/series/18294/

Werde ich mir bei Ikea mal ansehen - vielen Dank!

Beste Gruesse,

Thomas.

Bernhard Lebeda · Oktober 28, 2011, 13:35:54 NACHMITTAGS

Zitat von: micromax in Oktober 28, 2011, 13:14:46 NACHMITTAGS
Hallo Thomas,

willkommen im Forum und viel Spaß mit dem SM XX.
Meiner Meinung nach ist die einfachste Lösung der KAuf einer LED Lampe bei Ikea, so wie hier beschrieben:

http://www.mikroskopie-forum.de/index.php?topic=3509.0

Die Lampe ist zwischenzeitlich vermutlich noch günstiger geworden.
Den LAmpenhalter bei dem SM XX würde ich abbauen und aufheben.

Grüße Thomas

...und bei DEM Preis

http://www.ikea.com/de/de/catalog/products/70123682/

kann man auch gleich zwei probieren. Ich finde das eine gute Lösung, wenn die inzwischen auch recht preisgünstigen LED Ringleuchten für das Fossilien präparieren nicht konvinieren sollten. (z.B. http://www.ebay.de/itm/48-LED-Ringlicht-Ringleuchte-Nikon-Zeiss-B-L-Mikroskop-/250788226708?pt=Optik_Zubeh%C3%B6r&hash=item3a6424a694 )

Viele Grüße

Bernhard

cicindela · Oktober 28, 2011, 13:38:07 NACHMITTAGS

Hallo,

Zitat von: tbillert in Oktober 28, 2011, 13:30:04 NACHMITTAGS
Immerhin gibt es noch die Klemmvariante, siehe

davon rate ich ab, erstens ist der Schwanenhals nur halb so lang wie bei der Standfussvariante
und zweitens bricht die Klemme (reines Plastik) sehr leicht (wie bei mir passiert).
Und die 10 Euro der Standfusslampe sind sowieso unschlagbar.

Gruss,
Franz

Nomarski · Oktober 28, 2011, 13:43:32 NACHMITTAGS

Hallo Thomas,

den Adaptierungsversuch auf Halogen habe ich bereits unternommen, wie Herr Jülich (duzen kann man hier nicht jeden) bereits angemerkh hat, allerdings muß man dabei gewisse Kompromisse eingehen. Mit einer LED-Adaption geht es besser, aber man muß sich dann eben noch um die Regelung kümmern.

Viele Grüße
Bernd

Herne · Oktober 28, 2011, 13:50:30 NACHMITTAGS

Hallo Thomas,
ich benutze am gleichen SM XX u.a. zwei dieser Ikea-Lampen Typ Jansjö in der Standfußvariante. Es gibt hier in den unergründliche Tiefen des Forums einen Beitrag, der zeigt, wie man zwei dieser Leuchten auf einem Fuss montieren kann ...
Alternativ benutze ich noch, bei Arbeiten, die sehr viel Licht brauchen, ein Gossen GKL 1500 mit zwei- oder dreifachem Schwanenhals. Das ist eine Kaltlichtquelle mit regelbarer 15V-150-W-Lampe. Ein feines Gerät, aber ungleich teurer.

m.f.G.
Herbert

tbillert · Oktober 28, 2011, 13:59:44 NACHMITTAGS

Danke Euch allen! Jetzt verstehe ich die "Du"-Hinweise unter manchen Avateren bzw. in manchen Signaturen...

Die Ikea-Variante ist sehr attraktiv. Der verlinkte LED-Ring sieht allerdings auch sehr interessant aus und wuerde (bei mir nicht ueppig vorhandenen) Platz sparen, preislich gibt es kaum einen Unterschied. Ich muss mal nachmessen, ob der Ring an's SM-XX passt. Ich bin eh noch auf der Suche nach einem Schwenkarm, der originale Fuss ist grade bei groesseren Fossilien etwas unpraktisch (ich denke momentan ueber eine Selbstbauvariante ausgehend von einem Wandhalter fuer Flachbildfernseher nach). Da waere eine Lampe am Mikroskop natuerlich nicht schlecht.

Viele Gruesse,

Thomas.

beamish · Oktober 28, 2011, 17:57:34 NACHMITTAGS

Hallo Thomas,

ein Ringlicht ergibt ein sehr "flaches" Bild. Das ist selbst bei Modellen so, wo einzelne Segmente ein- und auschaltbar sind. Das Licht kommt halt immer noch von oben... Mit den Jensjös kannst Du besser variieren. Ich selbst verwende ein Ringlicht + Jensjö... ;-)

Grüße

Martin

Peter V. · Oktober 28, 2011, 18:12:46 NACHMITTAGS

Hallo Thomas,

Ich habe sowohl die Jansjö seinerzeit für die Mikroskopie "entdeckt"

, aber auch eine China-Ringleuchte getestet.

http://www.mikroskopie-forum.de/index.php?topic=3836.msg23999#msg23999

Tatsächlich gibt es wohl die Wandverison nicht mehr, die Tischversion ist aber genau so gut. Das Ringlicht ist siche rnicht schlecht, aus bereits genannten Gründen ( "flache" Ausleuchtung beim Ringlicht ) bevorzuge ich persönlich die Beleuchtung mittels zweier Jansjö. Für den Hobbymikroskopiker halte ich sie für geradezu optimal, wenn es nicht auf das absolut volle Spektrum einer Halogenlampe ankommt. Und zum Preis braucht man wohl nicht viel zu sagen....preiwerter wäre es wohl nur noch mit einer Kerze.
Die Jansjös sind sogar meines Erachtens "praktischer" als die doch recht dicken und widerspenstigen Lichtleiterarme einer KL 1500.

Herzliche Grüße
Peter

tbillert · Oktober 28, 2011, 20:19:24 NACHMITTAGS

Guten Abend zusammen,

Ihr habt Recht - die seitliche Beleuchtung und die Moeglichkeit, den Einfallwinkel des Lichts zu variieren, spricht klar fuer die IKEA-Variante.

Ich werde dann wohl mal demnaechst bei IKEA vorbeischauen...

Viele Gruesse (jetzt aus DD),

Thomas.

Nomarski · Oktober 29, 2011, 09:32:28 VORMITTAG

Hallo Thomas,

wenn du also auf IKEA-Beleuchtung umsteigst, hätte ich Interesse an das Lampengehäuse mit der Kollektoroptik, die man in den Schwenkarm einschrauben kann. Wirst du dann sowieso nicht mehr benötigen.

Viele Grüße
Bernd

P.S.:

ZitatJetzt verstehe ich die "Du"-Hinweise unter manchen Avateren bzw. in manchen Signaturen...

Danach kann man nicht immer gehen, aber das wirst du irgendwann schon merken. Ich habe mir da eine Excel-Liste angefertigt, die kann ich dir bei Gelegenheit mal zukommen lassen.

tbillert · Oktober 29, 2011, 09:43:26 VORMITTAG

Hi Bernd,

Klar - bekommst ne PN...

Excel-Liste - au Backe... Nee, lass mal - ich belasse es dann lieber bei einer unpersönlichen Ansprache mir unbekannter Foristen :-)

Viele Gruesse,

Thomas.
