Frage zu Widerstand in der X-Achse beim Kreuztisch des Olympus BHS

[Florian Stellmacher]

Liebe Olympus-Kenner,

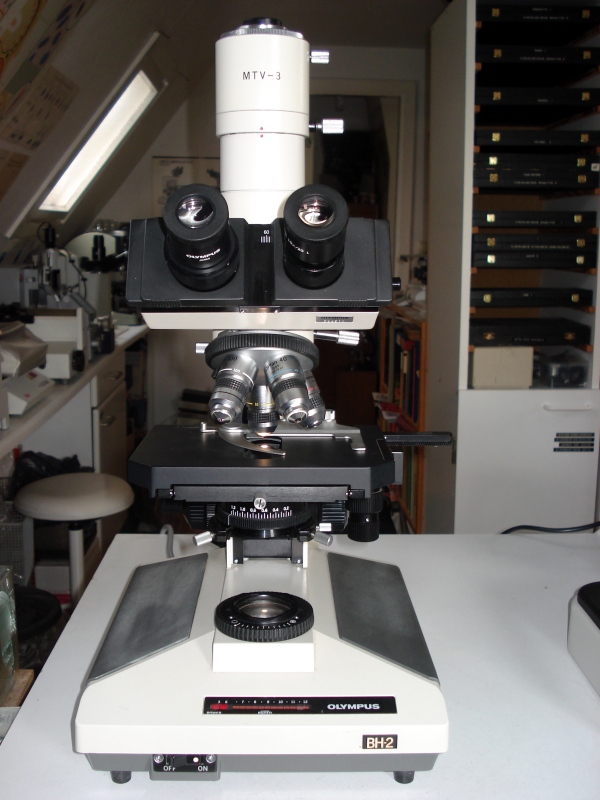

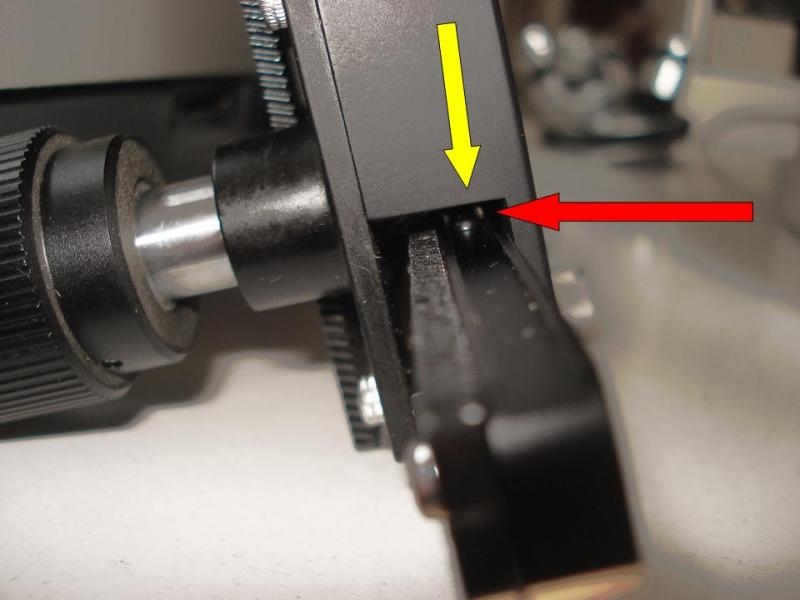

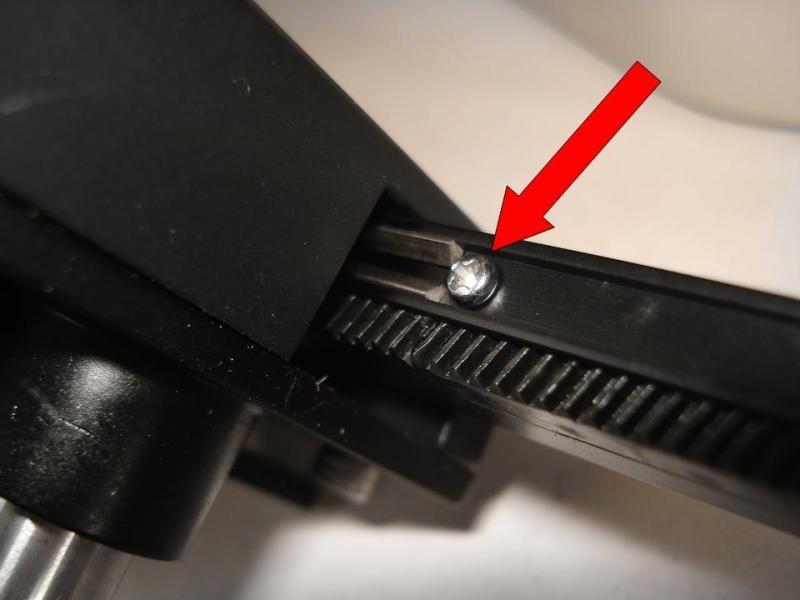

bei beiden meiner Olympus BHS gibt es beim Verschieben des Präparates in der X-Achse des Kreuztisches einen kleinen, leicht zu überwindenden Widerstand, der mitunter etwas lästig sein kann. Nun habe ich einmal nachgesehen, woran dies liegen könnte. Tatsächlich gibt es hier am Ende der vorderen Gleitschiene eine kleine Kreuzschraube (roter Pfeil) die dann im Tunnel der X-Achse verschwindet. Wenige Millimeter dahinter macht sich der Widersand bemerkbar. Soweit ich es ohne Zerlegen (oder Endoskopie  ) des Tisches erkennen kann, taucht dieser Widerstand exakt in dem Moment auf, in dem die Schraube auf Höhe der Welle des Koaxtriebes liegt; die Zahnstange liegt jedoch "eine Etage tiefer", sodass die Schraube keinen Kontakt zur Welle erhält. Aber - und da kann ich mich sicher auch irren - es erscheint so, als wenn genau hier eine kleine Feder (gelber Pfeil) die Schraube beim Vorbeigleiten abbremsen würde, wodurch der Widerstand entsteht.





Wahrscheinlich haben die Leute von Olympus sich etwas dabei gedacht, aber was? Kannn man das evtl. anders einstellen? Kann man ggf. ohne Schaden anzurichte die Schrube einfach entfernen (ich möchte fast wetten, nein)?

By the way: Sind die bei diesem Exemplar leicht schlierig verfärbten (da hat wohl jemand mit Xylol o.ä. geputzt) Kunststoff-Handauflagen geklebt, oder sind sie geschraubt und lassen sich von unten entfernen und austauschen wie bei Leitz?



Vielen Dank und herzliche Grüße,
Florian

[JüM]

Guten Tag Hr. Stellmacher,

da ich ebenfalls ein BH2 besitze und ein ähnliches Verhalten an meinem
Gerät habe, war es bei meinem Gerät ein beschädigter Zahn in der
Zahnstange. Sofern ich ihr Bild richtig deute, befindet sich auf fast gleicher
Höhe der Schraube ebenfalls ein beschädigter Zahn??
Dieser verursachte bei mir jedenfalls diese ruckeln. Vielleicht eine Möglichkeit ?


MfG
Jürgen

[Florian Stellmacher]

Hallo Jürgen,

alle Wetter! Jetzt sehe ich es auch! Da werde ich nachher mal gucken, was mit dem Zahn los ist. Drollig, dass das bei beiden Mikroskopen so ist...

Vielen Dank und beste Grüße,
Florian

[Rawfoto]

Hallo Florian

Es gibt einfach Schwachstellen, einer meiner 11 Tische hat den selben Schaden, die anderen zum Glück nicht ...

Liebe Grüße

Gerhard

PS. Ersatzteile gibt es natürlich keine mehr, die Lösung ist ein gebrauchter Tisch zum Ausschlachten (so kommt man zu 11 für 6 Mikroskopen) ...

[Florian Stellmacher]

Hallo Gerhard,

klar, Ersatzteile gibt es für die BH-2-Reihe keine mehr. Der Schaden ist zum Glück nur gering spürbar, so gesehen, kann ich eigentlich damit leben.

Herzliche Grüße,
Florian

[Florian Stellmacher]

Zahnstangen gibt es vielleicht noch aus anderer Quelle, Tische gibt es auf jeden Fall (wenn's nötig wäre).

Die Neuanschaffung eines vergleichbaren Mikroskops (großes Stativ, Trino, Planachromate, 100W-Leuchte, c-mount) läge heute bei.. ?

Also, gegen einen Gebrauchtkauf beim Fachhändler mit Gewährleistung spricht aus meiner Sicht überhaupt nichts - aber das hatten wir schon 1x, 2x, 3x, 4x...

[Peter V.]

Lieber Florian,

ganz kurios:

Ich habe mal meinen BH2-Tisch gerade genauer untersucht und Folgendes festgestellt:

1) Er hat leider deutliche Karies an ca 2 - 3(!) direkt aneinander liegenden Zähnen, und wenn diese Stelle über das Zahnrad läuft, ruckelt es leicht. Die Problem liegt an meiner Zahnstange aber deutlich distal der Schadstelle an Deiner Zahnstange.

aaaaaaber:

2) An genau der gleichen Stelle, nämlich in Höhe der besagten Schraube, muß man auch an meinem Tisch einen deutlichen Widerstand überwinden - exakt wie bei Dir! Und jetzt das Kuriosum: Dort hat mein Tisch keinen Zahnschaden!!!! Dort sind alle Zähnchen tiptop!
Ich denke daher, dass "Dein" Widerstand an dieser Stelle nicht mit dem vielleicht zufälligen Zahnschaden dort zusammenhängt, sondern es sich um ein anderes Problem handelt (das auch mein Tisch offenbar hat).

Hezrliche Grüße
Peter

[moräne]

Salve
Beschädigte Zähne lassen sich wieder einschaben
wenn Interesse daran besteht erkläre ich das genauer.
Schaben war vor meiner Zeichenwut meine Lieblingsbeschäftigung
Salve
Gerd

[Peter Reil]

Liebe Zahnstangengeschädigte,

noch vor einem Jahr hatte ich ein ähnliches Problem an meinem BHS-Mikroskop. Beide Zahnstangen (x, y) hatten "hakelige" Stellen. Es handelte sich um irreparable Risse im Kunststoff. Der Olympus-Händler meines Vertrauens hatte mir zwei original(!) Ersatzzahnstangen besorgt.

Mein Tisch läuft wieder wie neu. So kann es auch gehen. Ich bin mit dem Olympus-Service sehr zufrieden!

Freundliche Grüße
Peter Reil

[Florian Stellmacher]

Liebe Freunde und Kritiker der Olympus-Zahnstange,

nun habe ich das Problem nochmals exploriert.

Zunächst hatte ich angenommen, dass es an einem defekten Zahn der Zahnstange liegt, wie Jürgen aufgrund des Fotos naheliegend vermutete. Es ist allerdings so, dass die auf dem Foto zu sehene Lücke faktisch nicht vorhanden ist; hier liegt zwischen zwei Zähnen ein minimal vergrößerter Abstand, dessen leicht veränderter Schattenwurf auf dem Foto offenbar den Eindruck von Zahnfäule erweckt. Diese Lücke erscheint mir kaum als ausreichend, den Widerstand zu begründen.
Nachdem ich mit einiger Verrenkung noch etwas tiefer in den Tunnel der X-Achse gucken konnte, erscheint mir die Sache nun ziemlich klar: Hier ist auf der der Schraube gegenüberliegenden Seite, oberhalb der Zahnstange, ein Vorsprung, der fraglich mit einer Schraube einstellbar ist. An diesem muss sich die Schraube auf der X-Achse vorbei quetschen, wodurch der Widersand entsteht. Dies erklärt wohl auch, dass das gleiche Phänomen auch bei Peter (kurzer Vollbart) - hier ebenfalls ohne Zahnlücke - auftritt.

Insofern danke ich Peter (langer Vollbart) für den Hinweis, dass an bewusster Quelle noch Olympus-Zahnstangen erhältlich sind, liegen tut es aber wohl nicht daran.

Ich traue mich jetzt nicht, den Kreuztisch aus Neugier zu öffnen. Vielleicht gibt es aber noch jemanden, der sich diese Konstruktion schon eingehender angesehen hat?

Kann mir noch jemand sagen, ob sich die Handauflagen aus Kunststoff abmontieren lassen?

Herzliche Grüße,
Florian

[Jan Kros]

Hallo Florian
Die Handauflagen bei mein PZO Stativ waren total vergammelt, sie waren aber fest aufgeklebt.
Ich habe die beiden abgeschabt und alles mit "Hammerride" gestrichen
Jetzt sieht er wieder wie neu aus
Gruss
Jan

[Peter Reil]

Hallo Florian,

natürlich lässt sich alles abmontieren, auch die Handauflagen am BHS.

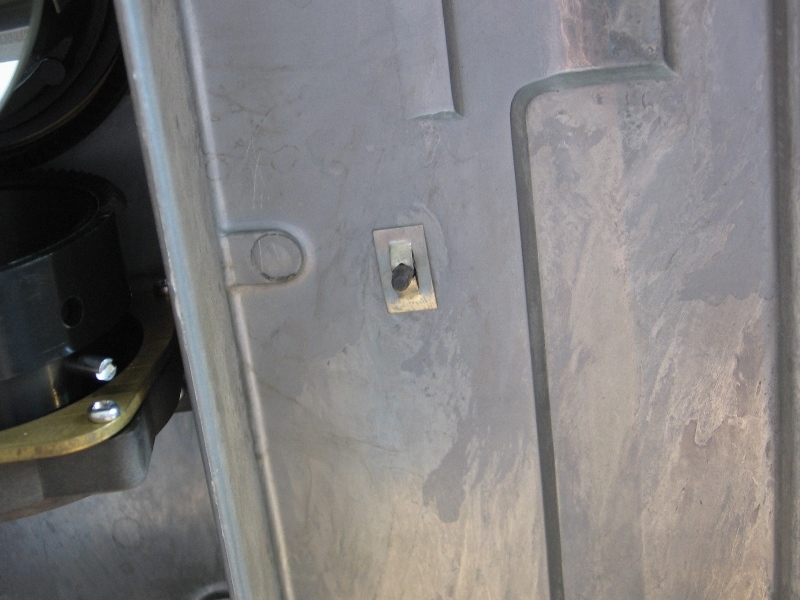

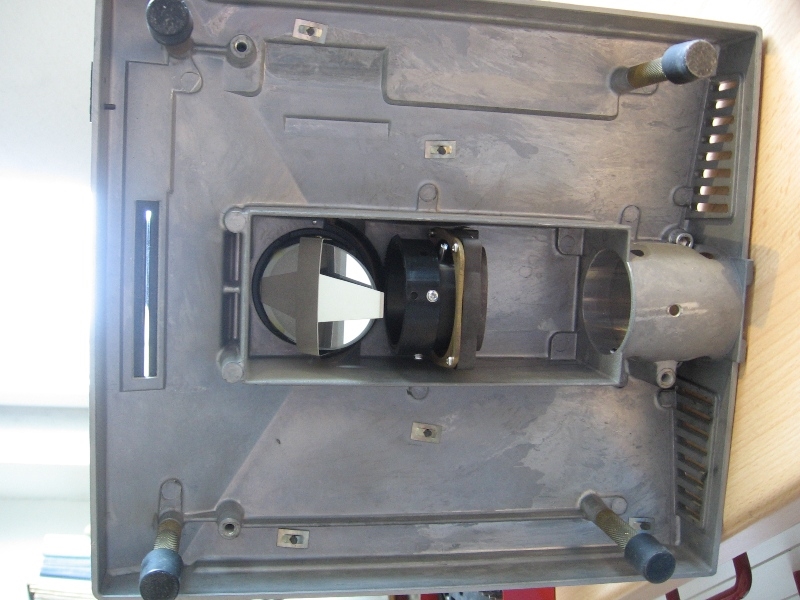

Als erstes solltest du den Bodendeckel abnehmen (nur 3 Inbusschrauben), die 3 "Befestigungsnippel"  auf jeder Seite der Handauflage sind zu sehen.



Die Plastikstückchen der Handauflagen sind bestimmt nur zur Justierung und wurden durchgesteckt, dann mit einem Metallplättchen gegen Herausfallen gesichert. Ich nehme an, dass die Auflagen oben zusätzlich mit Kleber versehen wurden, weiß es aber nicht sicher. (Meine Auflagen sind ja noch gut erhalten.)

Bei deinem Schraubenproblem glaube ich immer noch nicht an die Schraube als Ursache. Schiebe doch in den Tunnel ein Stückchen Papier oder Karton oberhalb der Schraube mit ein, dann weiß du, ob da noch Luft ist.
Ich denke eher an die Zahnstange. Da ist oftmals nur ein winziger Spalt zwischen den Zähnen im Lauf der Jahre entstanden, der meist nur seitlich sichtbar ist. Dadurch "hakt es" dann immer an der gleichen Stelle.

Liebe Grüße
Peter


PS: Öffnen des Tisches -> nur Mut. Solange du die Inbusschrauben nicht öffnest, die die Kugellaufbahnen fixieren, kein Problem. Falls doch, die große Wanne darunter nicht vergessen. Das Wiedereinsetzen der Kugeln und die Neujustierung sind "etwas fummelig".

[Florian Stellmacher]

Lieber Peter,

vielen Dank für die Informationen und vor allem die Bilder!

Da muss ich mal in mich gehen, ob ich mich wirklich da ran traue...

Herzliche Grüße,
Florian

[beamish]

Lieber Florian,

du könntest auch mal versuchen, die Schraube mit einem abwischbaren Filzschreiber oder ähnlichem einzufärben. Wenn Du dann den Tisch über den ominösen Punkt hinaus verfährst, solltest du an der entsprechenden Stelle eine Schleifspur sehen. Dann wäre vielleicht z.B. eine Schraube mit flacherem Kopf eine Option.

Grüße

Martin

[Florian Stellmacher]

Lieber Martin,

gute Idee! Danke!

Herzliche Grüße,
Florian
