Verdreckte, oxydierte Objektive (Edelstahl, Verchromung, ... putzen (Tipp)

the_playstation · März 22, 2013, 19:56:51 NACHMITTAGS

Hallo an alle:
Ich habe aus der "Bucht" ein Carl Zeiss Standard erstanden.
Das war recht gut erhalten bis auf einen leicht verhartzen Trieb
und leicht oxidierten Metallteilen (Kreuztisch + Objektive)
Auf den Objektiven hatten sich kleine Oxydpunkte und Flecken gebildet.

Aus meiner Erfahrung mit dem Polieren von Messern und Schwertern habe
Ich zu meinem "Wunder-Heilmittel" "Stahlfix Classic" gegriffen.
Eine silberfarbene Flasche mit hellgrünem Deckel und einer Art Poliermilch drin

Ich habe immer einen kleinen Tropfen auf einem Stück weichem Klopapier / oder Watteohrstäbchen
getan und damit die Flächen der Objektive poliert. Noch besser ist ein kleines Stück weiches Reinigungs-Leder.
Danach (SEHR VORSICHTIG!!!) die Konusflächen um die Linse der 40x und 100x Objektive (ohne die Linsen zu berühren!!!).

Die Optik (Linsen) habe Ich danach mit speziellem Linsen-Putzmittel (siehe Forum) sehr vorsichtig gereinigt.

Das Ergebnis ist nahezu perfekt. Die Objektive sehen wieder wie neu aus.

Die Metalloberflächen erstrahlen in neuem Glanz ohne jeden Makel.

Auf Wunsch mache Ich gerne Beweisbilder.

Liebe Grüße Jorrit

Nomarski · März 22, 2013, 20:58:35 NACHMITTAGS

Hallo Jorrit,

ZitatAuf Wunsch mache Ich gerne Beweisbilder.

aber dann bitte durch die Objektive.
Ich habe auch noch ein paar schöne Briefbeschwerer...

Viele Grüße
Bernd

the_playstation · März 22, 2013, 21:24:16 NACHMITTAGS

Hallo Bernd,

Danke für das Anschauen.

Ich dachte, es geht hier um die Politur der Metallflächen.
Es sind ganz normale Carl Zeiss West Achromate 10x/0,22 / 40x/0,65 und 100x/1,25
Die Optik durch die Objektive hat sich durch das Putzen
zwar auch leicht gebessert.
Aber das ist ja nicht Thema des Threads.
Die Optik sind tadellos.
Allerdings bin Ich noch kein guter "Mikrofoto-Profi ".
Und wenn Ich meine dilettantischen Bilder im Vergleich
zu den quasi perfekten hier im Forum betrachte, dann sehe Ich,
daß Ich noch viel zu lernen habe.
Aber das ist dann nicht Sache des Objektives.
Ich kann Sie gerne in mein Laboval oder Ergaval schrauben und ein paar Bilder posten.
Der im Standard verbaute Kondensator ist ziemlich merkwürdig und es fehlt noch ein passender Anschlussstecker.
Lampe ist im Kondensor und oben am Kondensor ist eine kleine Milchglasscheibe.
Der wird noch durch einen "normalen" getauscht. Daher bin Ich da noch am Basteln.

Liebe Grüße Jorrit.

Nomarski · März 22, 2013, 21:59:59 NACHMITTAGS

Hallo Jorrit,

Auf die Mikrofotografie wollte ich eigentlich gar nicht hinaus.
Du hast bereits schon anklingen lassen, daß die Triebe leicht verharzt sind. Ist das für dich nicht so wichtig, daß die wieder einwandfrei funktionieren, weil du dich gleich an das Polieren der Objektive machst? Federt denn das 40er und das 100er ein?

Viele Grüße
Bernd

the_playstation · März 22, 2013, 22:25:48 NACHMITTAGS

Hallo Bernd.
Den verharzten Trieb habe Ich natürlich wieder flott gemacht.
Das 40x war fest (Einfedern). Ist natürlich auch behoben.

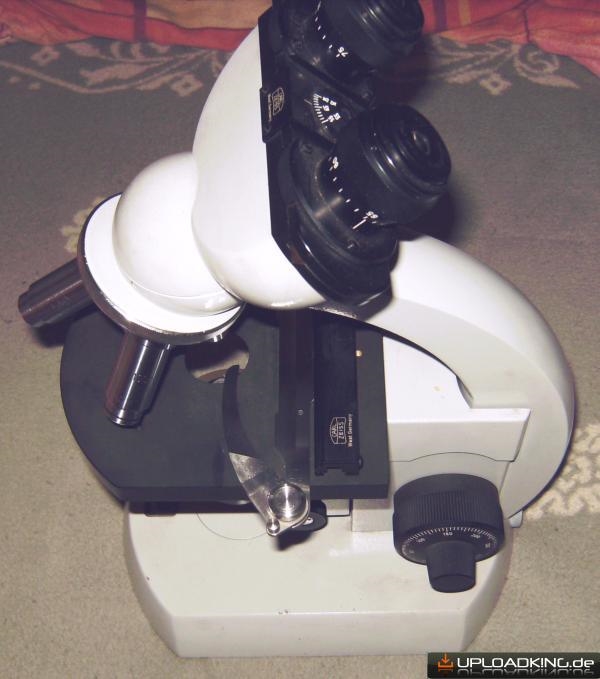

Hier mal ein paar diletantische Bilder mit der komischen Kondensor-Mattglas-Lampe.
Die Stromversorgung (provisorisch) stimmte natürlich auch nicht.
Ausserdem habe Ich das 100x auf die Schnelle ohne Immersionsöl benutzt.
Also alles keine idealen Bedingungen.
Der Kondensor ist noch überarbeitungswürdig.
Ich will hier nur zeigen, daß alles geklappt hat:
Auf den Obkektiven sieht man etwas Staub (Blitz).
Sie sind jetzt aber 100% in Ordnung.
Die Durchlichtbilder wurden wieder mit einer primitiven USB-Kamera gemacht (leere Vergrößerung)
Erwartet daher keine Abbildungswunder.
Objektiv 3,2x / 10x / 40x / 100x (ohne Öl)
Objekt = Hydra quer durchgeschnitten (leider zu dick)

Das Alles ändert aber NICHTS!!!! an der Funktionalität des Poliertipps!

Liebe Grüße Jorrit.

Nomarski · März 22, 2013, 22:44:53 NACHMITTAGS

Hallo Jorrit,

deinem Foto nach zu urteilen sieht das nach einem Standard Junior aus. In dem Fall muß ich dir noch nachträglich meinen Herzlichen Glückwunsch aussprechen, kein schlechtes Gerät! Das kann aber nur vernünftige Bilder liefern, wenn ein Kondensor dran ist, der die Objektive auch ausleuchten kann. Das gilt natürlich auch für die Beleuchtung. Welche Apertur hat denn dein Kondensor? 0,6 oder 0,9?
Der 0,6er wäre nämlich für das 100er Öl-Objektiv etwas unterdimensioniert. Für das 40er geht er noch so gerade eben, wenn die Höhe richtig eingestellt ist.
Nun scheinst du aber als Beleuchtung diese Ansteckleuchte mit der Backofenlampe zu haben. Auch da gibt es mittlerweile bessere Lösungen.

Damit will ich sagen, daß sich daran noch einiges rausholen läßt neben der Objektivpolitur. Und es wurde einiges dazu hier auch schon gezeigt.

Viele Grüße
Bernd

the_playstation · März 22, 2013, 22:52:28 NACHMITTAGS

Hi Bernd,

Es ist ein normales, graues Standard min grauem Biokular-Einblick.
Der Kondensor ist wirklich merkwürdig. Ich mache mal ein Foto von dem Teil.
Die Kondensorhalterung ist aber normal und könnte einen 1,25 Kondensor aufnehmen.
Dann müßte Ich natürlich noch in den Fuß eine Lampe bauen.

Von daher bisher etwas suboptimal.
Aber die Politur ist spitze.

Bild vom Kondensor mache Ich gleich.

Liebe Grüße Jorrit.

Jürgen Boschert · März 22, 2013, 22:55:57 NACHMITTAGS

Hallo zusammen,

den Schilderungen nach ist das gar kein Kondensor, sondern eine Lucigen-Beleuchtung. Das Mikroskop dürfte ein Standard K sein, das sehr oft als Kursmikroskop eingesetzt wurde.

Beste Grüße !

JB

Nomarski · März 22, 2013, 22:56:51 NACHMITTAGS

Hallo Jorrit,

ZitatEs ist ein normales, graues Standard min grauem Biokular-Einblick.

dann hast du das Bild aber so geschickt gemacht, daß man das nicht erkennt und glatt als Junior durchgehen kann. Also rätseltauglich.

ZitatDer Kondensor ist wirklich merkwürdig. Ich mache mal ein Foto von dem Teil.
Die Kondensorhalterung ist aber normal und könnte einen 1,25 Kondensor aufnehmen.
Dann müßte Ich natürlich noch in den Fuß eine Lampe bauen.

Von daher bisher etwas suboptimal.
Aber die Politur ist spitze. Smiley

Bild vom Kondensor mache Ich gleich.

Na, dann los!

VG
Bernd

the_playstation · März 22, 2013, 22:59:13 NACHMITTAGS

Stimmt Bernd,
mir ging es ja um die Polierarbeit (Kreuztisch + Objektive).

Hier das Bild vom komischen Kondensor mit Lampe und Schlitzen an der Seite (Lucigen-Beleuchtung).

Liebe Grüße Jorrit.

Nomarski · März 22, 2013, 23:16:51 NACHMITTAGS

Hallo Jorrit,

Danke für das Bild, es handelt sich tatsächlich um die Lucigen-Beleuchtung, mit der meist Kursmikroskope ausgestattet wurden.
Leider kenne ich diese nur aus den Druckschriften und habe selber keine Erfahrungen damit. Daher kann ich dir leider auch nicht sagen, bis zu welcher Apertur sie geeignet ist und welche Kontraste damit noch zu zaubern wären außer Hellfeld. Wenn nicht immergiert wird, wohl nur bis max. 0,95.
Aber es lassen sich auch andere Kondensoren einsetzen, nur dürfte das Köhlern dann etwas umständlich werden, weil du wahrscheinlich die Zentrierschrauben im Kondensorträger hast, die man nur mit einem Werkzeug betätigen kann. Aber auch das läßt sich umrüsten. Käme aber noch die Leuchtfeldblende und der Kollektor im Fuß hinzu..

Aber nun genug abgeschweift von deinen Polierarbeiten...

Viele Grüße
Bernd

the_playstation · März 22, 2013, 23:23:18 NACHMITTAGS

Genau Bernd,

das hatte Ich mir noch vorgenommen.
Ein 1,25 Kondensor und eine passende Beleuchtung.

Jetzt, nach der ersten Schönheitskur, sieht es doch gar nicht schlecht aus.

P.S. Mein Laboval muß noch von Klebstoffresten (eines Schildes oder Stickers) befreit werden.

Dann sieht es genau so gut aus, wie mein KF2 und Ergaval.

Ich frage mich allerdings, warum manche Besitzer (aus der Bucht) ihre Mikroskope nicht besser behandeln?

Andererseits hätte Ich dann nichts zum Basteln.

Liebe Grüße Jorrit.

reblaus · März 23, 2013, 00:03:29 VORMITTAG

Hallo Jorrit -

die Lucigenbeleuchtung ist narrensicher, da es keine Irisblenden zum Rumfummeln gibt. Sie liefert vom kleinsten bis zum stärksten Objektiv eine absolut gleichmäßige Ausleuchtung, allerdings kann sie nur für das Hellfeld benutzt werden. Die Apertur lässt sich durch Senken des Kondensortriebs verringern - das entspricht etwa dem Schließen der Kondensorblende. Das Leuchtfeld lässt sich nicht verkleinern, aber die daraus resultierende Kontrastverrringerung ist mehr theoretischer Natur.
Ich hatte mal eine auf LED umgebaut, in dem Junior, das ich im MM angepriesen hatte.

Gruß

Rolf

the_playstation · März 23, 2013, 00:21:40 VORMITTAG

Hi Rolf.

Du meinst, es würde Sinn machen / sich lohnen, die Lucigen auf LED umzubauen und eine dimmbare Stromversorgung zu integrieren?
Dann müsste Ich nur was mit dem Stecker überlegen. Es ist ein 3poliger Spezialstecker.
Ich könnte ein Loch bohren und eine normale Kleinspannungs-Rundbuchse integrieren.

Liebe Grüße Jorrit.

Nomarski · März 23, 2013, 10:04:15 VORMITTAG

Hallo Jorrit,

ich nehme an, daß sich als Leuchtmittel in der Fassung eine 6V-Glühlampe befindet. Wenn noch etwas Platz vorhanden ist, könnte man doch die notwendigen Komponenten dort integrieren, ohne ein Loch für einen zusätzlichen Stromanschluss bohren zu müssen.
Eine einzelne Fassung müsste ich auch irgendwo noch haben, leider fehlt mir der Stecker zu der Buchse. Weißt du, wo man ihn bekommen könnte?

VG
Bernd
