Gibt es preiswerte LED-Steuerteile für "Nicht-Bastler"?

[the_playstation]

Hi Detlef.

Welche LED man nimmt ist ja prinzipiell egal.
Ich finde jedoch 10 Watt etwas heftig für LED.
Ich frage mich da ernsthaft, ob man sich da nicht verletzen könnte?
Durch unachtsames kurzes Hineinschauen?
Alternativ hätte Ich noch ein paar passende Laser für eine
garantiert nicht rückgängig zu machende Veränderung der Netzhaut.

Man müßte dann allerdings die Schaltung anpassen.
Entweder 3 A oder 700mA oder umschaltbar.
Wie gesagt. Ich würde einer 700mA LED ungern dauerhaft 3A max Strom geben.
Auch wenn da 3A max angegeben sind.

Bisherige Anmeldungen:
1x Stuessi
1x Rübezahl B2
1x hotte
1-2x Peter V. ? (eventuell Umschaltung auf 1,2A)
1x detlef.q ?
1x Manfred Melcher ?
1x Frank D. B2Z
1x hebi19 2X
Also etwa 8x Stück.

Eventuell noch eine einfache Mail mit genauem Typ

Model A = Nur Dimmer (ohne Netzteil)
Model B = Dimmer + Netzteil
Model 1 = ohne LED
Model 2 = mit LED (Cree xm-l U2)
Model X = ohne Gehäuse
Model Z = mit Gehäuse

Bittte dann eine mit Modelwunsch:  A1X oder B2Z, ... schicken.
Dann weiß Ich, wieviel LEDs, Netzteile und Bauteile Ich bestellen muß.
Ist mir im Moment etwas unübersichtlich.

Liebe Grüße Jorrit.

[Detlef Kramer]

Lieber Jorrit,

Welche LED man nimmt ist ja prinzipiell egal.

Eben nicht! Die Mikroskop-Hersteller haben stets die Optik (Kollektor) der Fläche des Flach-Wendels angepasst. Und so groß sollte auch die Chip-Fläche sein, annähernd. Die elektrische Leistung ist, ab 700 mA ziemlich unwichtig, da gebe ich Dir recht. Ich denke, die Cree XM-L ist da im Moment der Favorit. Und preiswert ist sie auch - im Moment sogar im Sonderangebot!

Herzliche Grüße
Detlef

[the_playstation]

Hallo Detlef
Ja. Die Diskusion wurde ja schon in einem anderen Thread geführt.
Ich meinte jetzt mehr elektronisch.

Ich habe jetzt Alles kalkuliert.
Die Geräte kosten pro Stück 30 Euro mit Cree xm-l U2 LED zuzüglich Versandkosten für die B2Z Variante.

Es sind 10x verfügbar.
1x Stuessi B2Z
1x Rübezahl B2Z
1x hotte B2Z
1x Frank D. B2Z
1x hebi19 2X
1x annonym B2Z
2x Peter V. B1Z mit Umschaltung
1x detlef.q B1Z
1x Norbert B2Z


1x Manfred Melcher
habe Ich mal noch mit reingenommen.

11x Stück reichen mir auch vom Aufwand her.

Liebe Grüße Jorrit.

[the_playstation]

Bauteile sind alle bestellt bis auf ein paar Schrauben, Kabel, und Platinen.
Die Preise für die Lightversionen rechne Ich noch aus.

Frage zum Versand. Paket (versichert) oder Päckchen?

Die, die es noch nicht getan haben bitte das Model angeben!!!
Kontodaten kommen, wenn alle Bauteile bei mir sind.
Bin im Moment mit ca. 250,- in Vorkasse gegangen.

Das Design hat sich etwas verändert.
Es ist jetzt ein etwas größeres Gehäuse mit Netzstecker (abziehbar) dran.
Dadurch steht es jetzt sehr sicher auf dem Tisch und es wackelt nichts rum.
Ausserdem gibt es keine zwei Kästchen mehr.

Der Hinweis kam von Peter V.

Liebe Grüße Jorrit.

[the_playstation]

Aktueller Stand:

LEDs, Netzteile und Gehäuse sind eingetroffen.
Jetzt fehlen nur noch die Bauteile für die Dimmerschaltung.
Leider hat Pollin sich bei den Kleinspannungsnetz-Steckern von der Menge vertan.
Die müßte Ich nachkaufen.
D.h. Ich kann mich nächste Woche an den Bau machen.

Dann würde Ich auch PNs mit meinen Bankdaten verschicken.

Liebe Grüße Jorrit.

[the_playstation]

Update:
Alle Bauteile sind nun gekommen.
Ich mache mich morgen an das Löten der Dimmerschaltungen.
Bilder der "Rohware" / "Bauteile" lade Ich noch hoch.

Frage des Versands:
Jeder möge mir JETZT seine Adresse per PN schicken.
Ausserdem ob Er das Packet / Päckchen versichert oder unversichert geschickt haben möchte.

Bei unversichertem Versand übernehme Ich KEINE!!!! Haftung! falls es nicht ankommt.

Bei Versichertem Versand erlaube Ich mir 8 Euro zu verlangen (6,95 Porto (DHL) + 1,05 Verpackung).
Bei unversichertem Versand 5 Euro (3,90 (DHL) + 1,10 Verpackung)

Für die B2Z Variante wären dann 38,- bzw 35,- Euro zu überweisen.

hebi19:
Ich brauche noch deinen exakten Typwunsch: A2X oder B2X?
A2X währen 18 Euro + Versand. B2X 23 Euro + Versand.

Bei B1Z sind es 20 Euro + Versand. Also 28,- (versichert) oder 25,- (unversichert)
Peter V. bekommt allerdings 2x Extravarianten.

Hier das "Rohmaterial":



Liebe Grüße Jorrit.

[the_playstation]

Gelder sind glaube Ich alle eingegangen.

Hatte leider in den letzten Tagen andere Dienste und konnte nicht weiterarbeiten.
Die Dimmerschaltungen sind fast fertig gelötet und die zu langen Poti-Achsen sind abgesägt.
Morgen mache Ich Sie fertig und löte Kabel, Stecker, Buchsen und Netzteile an.

Freitag oder am Wochenende kommen dann die Gehäuse dran.
Ich informiere Euch weiter.

Liebe Grüße Jorrit.

[the_playstation]

Hallo,
heute habe Ich jede Menge Kabel abisoliert und verzinnt,
Stecker und Buchsen angelötet, ...
Quasi ist alles vorbereitet zum Endverlöten.

Hier der erste Prototyp noch ohne Gehäuse.
Netzteilgehäuse, LED Dimmer und Buchse kommen dann in ein Gehäuse.
Auf die Potiachse kommt natürlich noch ein Potiknopf.
Dadurch entfällt der Kabelsalat.
Man hat nur den Netzstecker und das LED Anschlußkabel mit Stecker, den man in die Buchse steckt.

Schaltung funktioniert schon mal perfekt.

Ich habe mich für stabile Kleinspannungsrundbuchsen und passende Hohlstecker entschieden.
Dadurch ist ein Verpolen der LED quasi unmöglich.

Wer die LED mitbestellt hat:
Die LED werde Ich direkt an das Kabel löten.
Dann  brauch man das nicht selbst tun.

Wichtig:
Ich kann keine passenden LED Kühlkörper mitliefern, da jedes Mikroskop anders ist,
und daher einen INDIVIDUELLEN Kühlkörper benötigt.
Die LED kann z.B. auf ein Alublechstreifen, einen Elektronikkühlkörper oder ein Kupferblock geklebt werden.

Liebe Grüße Jorrit.

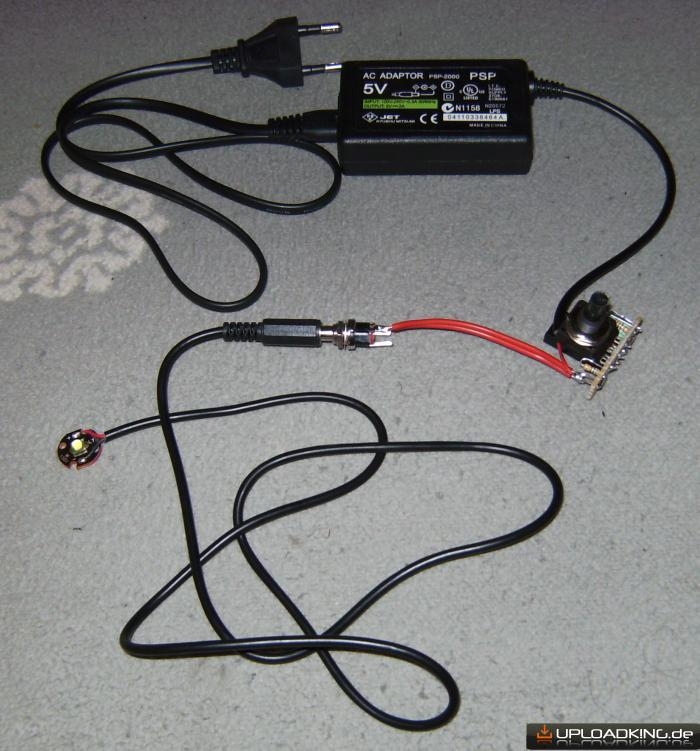

Hier nun der Prototyp ohne Gehäuse:

[the_playstation]

Heute habe Ich die Dimmer komplett fertiggelötet und die Gehäuse halb.
(Drehpotentiometer-Löcher + Loch für den 220 V Stecker.
Letzteres muß Ich aber noch mit einer Feile nachbearbeiten.

Es fehlen noch die Buchsenlöcher für den LED Stecker das Feilen, Endmontage und Verpackung.

Adresskleber und eine 2seitige "(((Anleitung)))" ist auch schon fertig.
Auch passende Kartons stehen bereit.

Ich denke in ca. 1 Woche gehen alle LED Dimmer simultan auf die Reise.

Liebe Grüße Jorrit.

[the_playstation]

Hallo,

alle Gehäuse sind gebohrt und alle Dimmerschaltungen montiert.
Es fehlen noch die Potiknöpfe.
Danach werden die Schaltungen verpackt und dann irgendwann in dieser Woche verschickt.
Mache heute noch ein Bild.
Ihr wollt ja sicherlich sehen, wie Sie aussehen.
Das Netzteil habe Ich nicht im Gehäuse festgeklebt sondern leicht geklemmt.
Dadurch läßt es sich später leicht austauschen.

Die Öffnung im Gehäuse für das Netzkabel ist leider nicht sehr schön geworden.
Aber ohne Fräse, ... und nur mit einem kleinen Minibohrer war nicht mehr drin.

Liebe Grüße Jorrit.

[the_playstation]

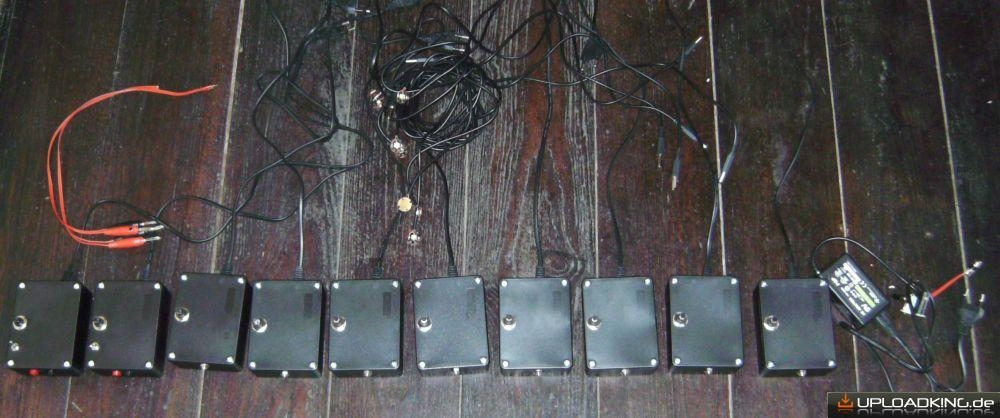

Hier das Bild mit den fertigen LED - Dimmermodulen (noch ohne Potentiometer-Knopf).
Ganz links sind die beiden mit Umschaltung und Bananenbuchsen / Steckern.
Ganz rechts die Schaltung/Komponenten ohne Gehäuse.

Liebe Grüße Jorrit.

[Nomarski]

Hallo Jorrit,

Aber ohne Fräse, ... und nur mit einem kleinen Minibohrer war nicht mehr drin.

ich bin nur noch am Staunen, wie du dieses gigantomatische Arbeitsvolumen bewältigst.

Hut ab!

Viele Grüße
Bernd

[the_playstation]

Dabei sind da nicht mal meine 3x Exemplare dabei.
Isgesammt sind es 14x Stück gewesen.
Leider hatte Ich immer nur mal zwischendurch Zeit.
Jeder Dimmer bekommt einen kleinen Beipack-Zettel.

P.S. Meine Mikroskope bekommen eine umschaltbare Lichtquelle.
Wechsel zwischen 3 Watt weiß, 3 Watt blau (LED) und UV Laserdiode.

Liebe Grüße Jorrit.

[peter-h]

Hallo Jorrit,

um welche UV-Laserdiode handelt es sich? Du meinst doch nicht etwa die "normale" Nichia UV-LED, die zwar einer Laserklasse 3B entspricht, aber trotzdem kein Laser ist.

Bin gespannt.
Gruß
Peter (H)

[the_playstation]

Nein, Peter.

Ich meine eine echte UV Laserdiode, keine normale.
Habe 2x Stück ausgebaut / ausgeschlachtet.
Niedlich und klein aber leistungsstark.

Die Technologie dahinter ist schon faszinierend.
Alleine schon bei grünen Lasern auf LED Basis.
Ein IR Laser erzeugt einen IR Laserstrahl.
Der läuft zuerst durch einen Filter, der die Frequenz zieht,
danach durch einen Frequenzverdoppler-Kristall und danach werden
die IR Anteile durch einen IR Filter herrausgefiltert.

Das wird bei angeblich starken, illegalen grünen Lasern ausgenutzt.
Da wird der IR Filter rausgenommen.

Nach meiner Bastelphase werden aber erstmal meine neuen Neofluar-und Apo Objektive
ausgetestet. Dann muß das Equipment mal zeigen, was es kann.

Liebe Grüße Jorrit.
