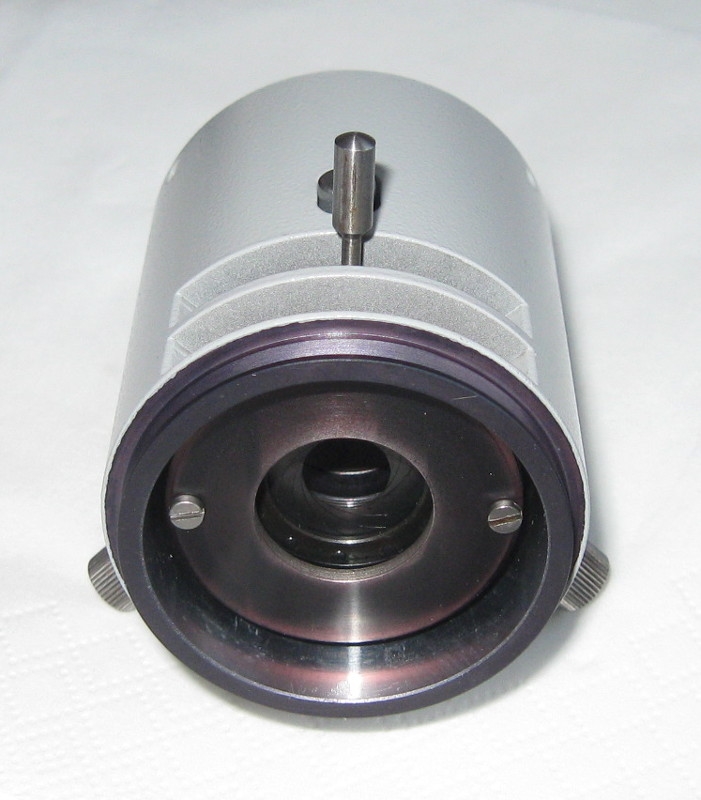

Fluoreszenz Kondensor zerlegt

[Svilen A.]

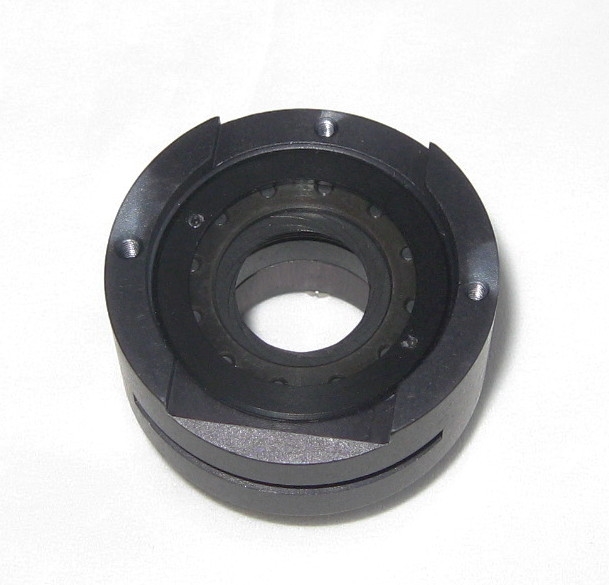

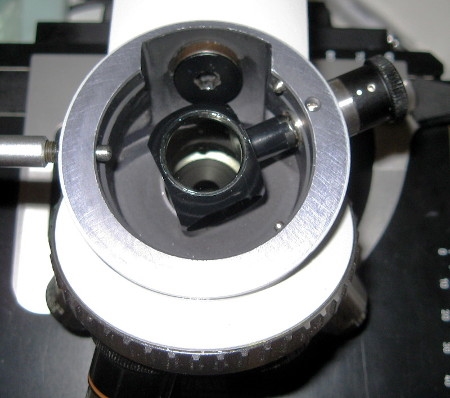

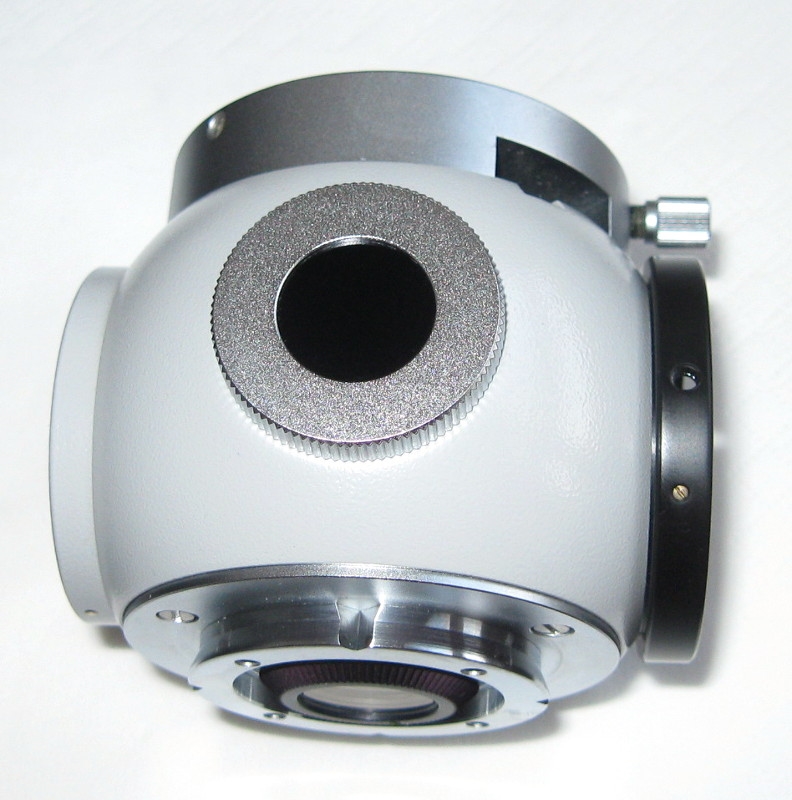

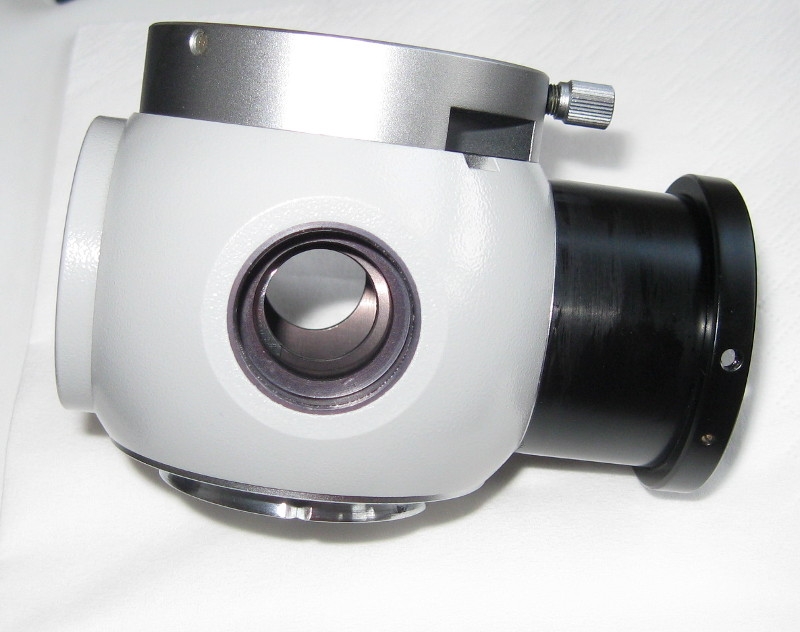

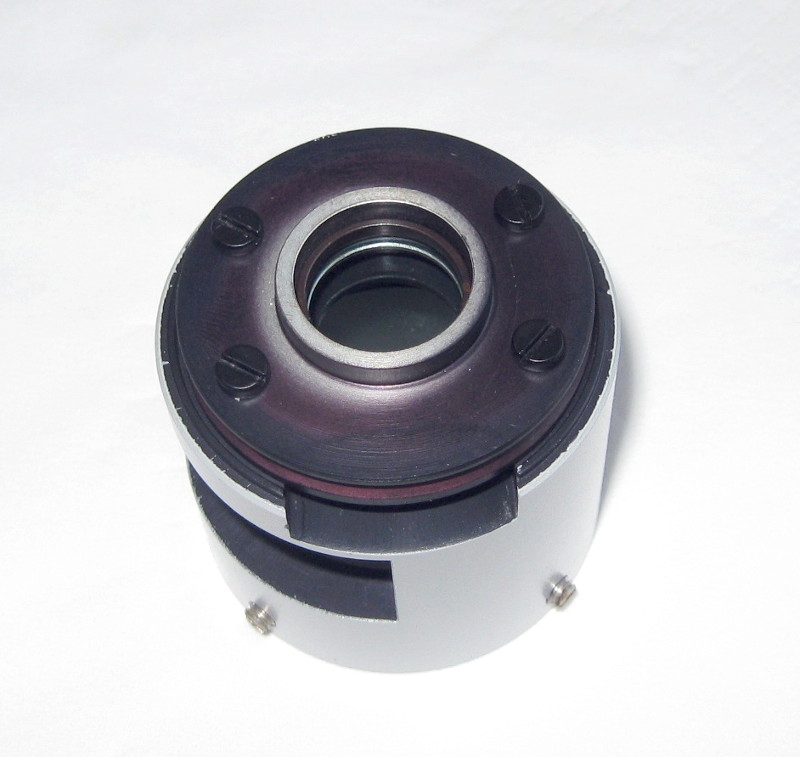

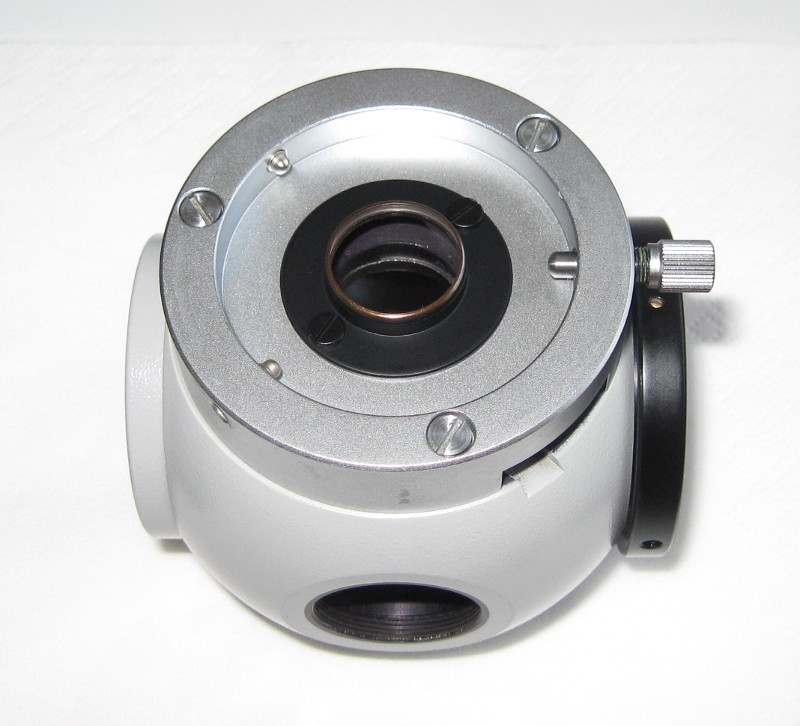

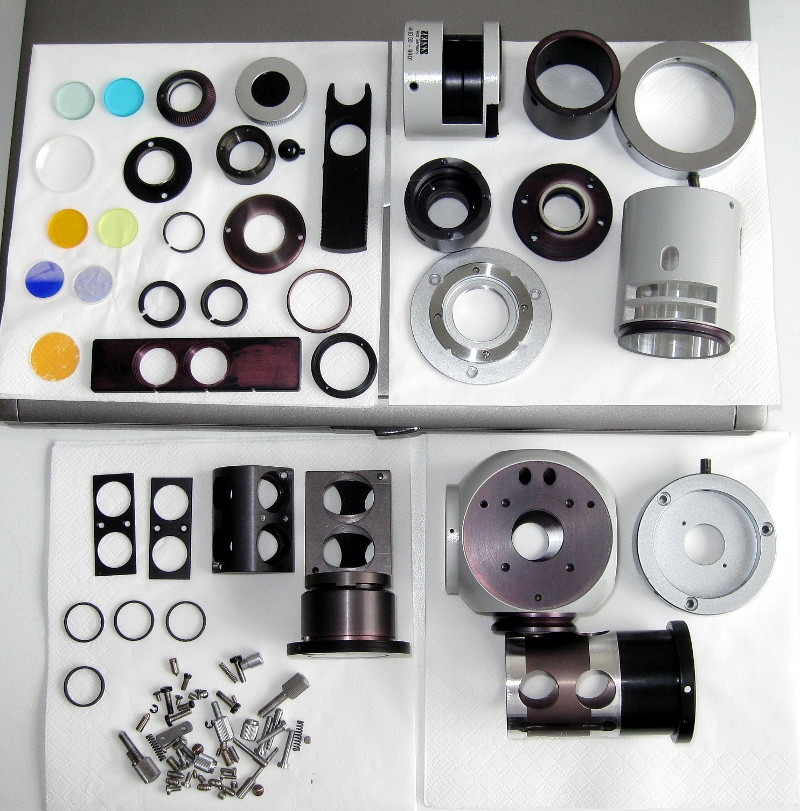

Paar Leute haben mir gesagt, dass es interessant ist, so ich zeige immer noch zerlegte Sachen

Nur ein Filter set war drin und er war leider kaputt

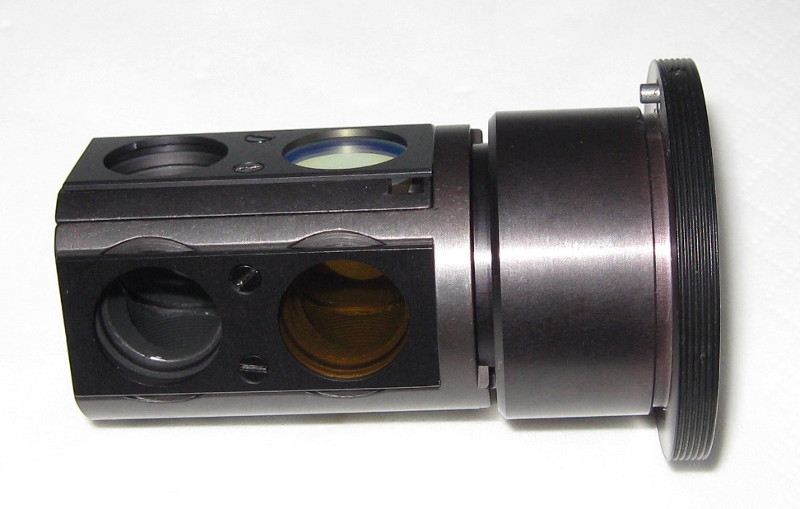

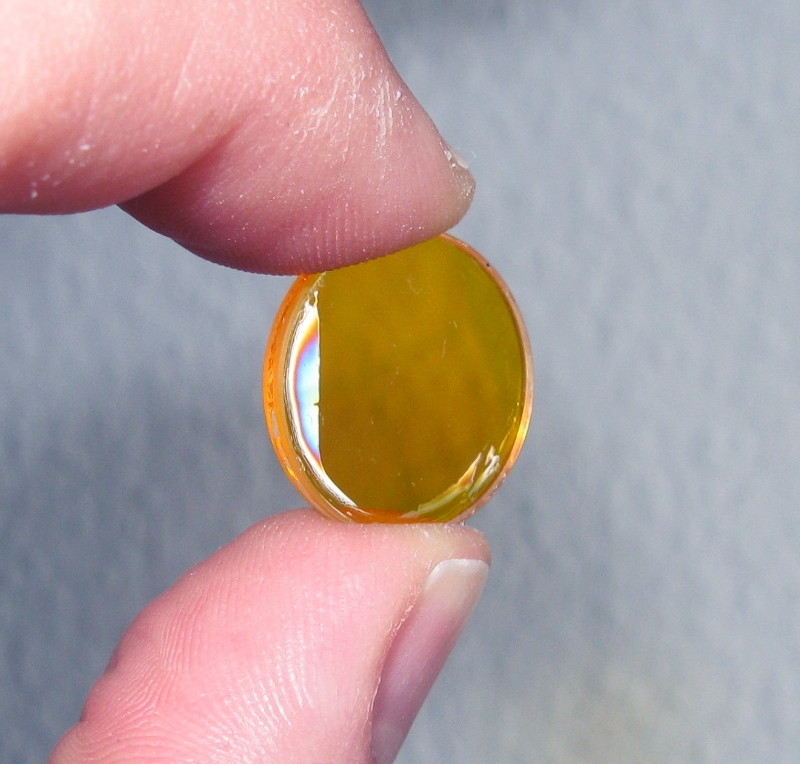

Dichroic mirror:

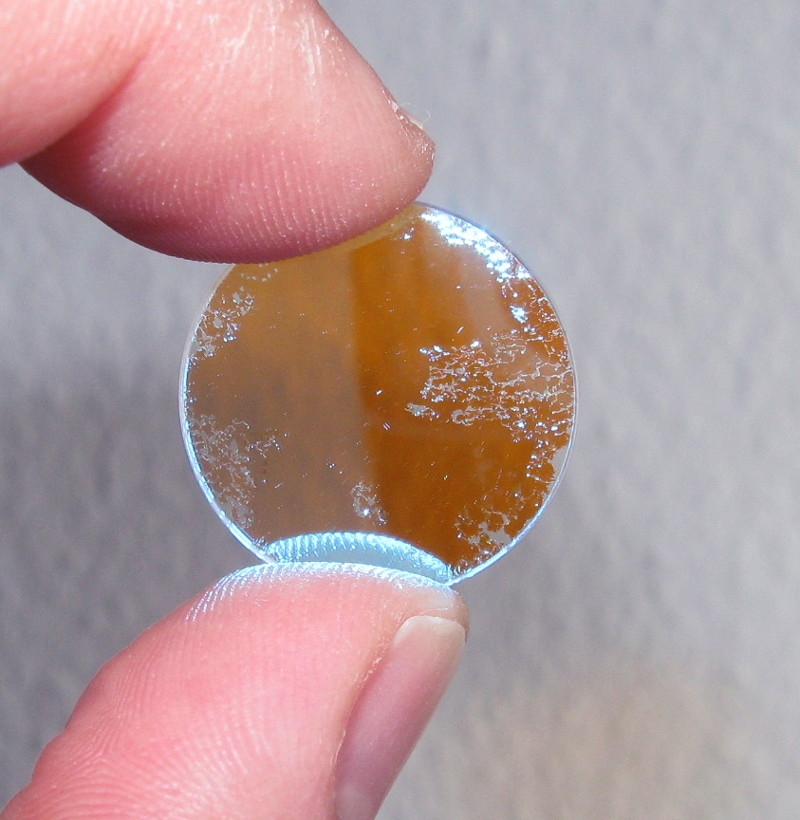

Barrier Filter:





























Hat jemand Filters zu verkaufen ?

[-JS-]

Guten Morgen, Svilen.

Zunächst einmal herzlich willkommen im 'Club der neugierigen Schrauber'
Es ist immer wieder erstaunlich, wie viele Teile sich in derartigem relativ unscheinbaren mikroksopischen Zubehör verbergen können.
Ich habe eine Frage zu der oberen Telanlinse (Dein letztes Bild der Serie, linker Bildteil):

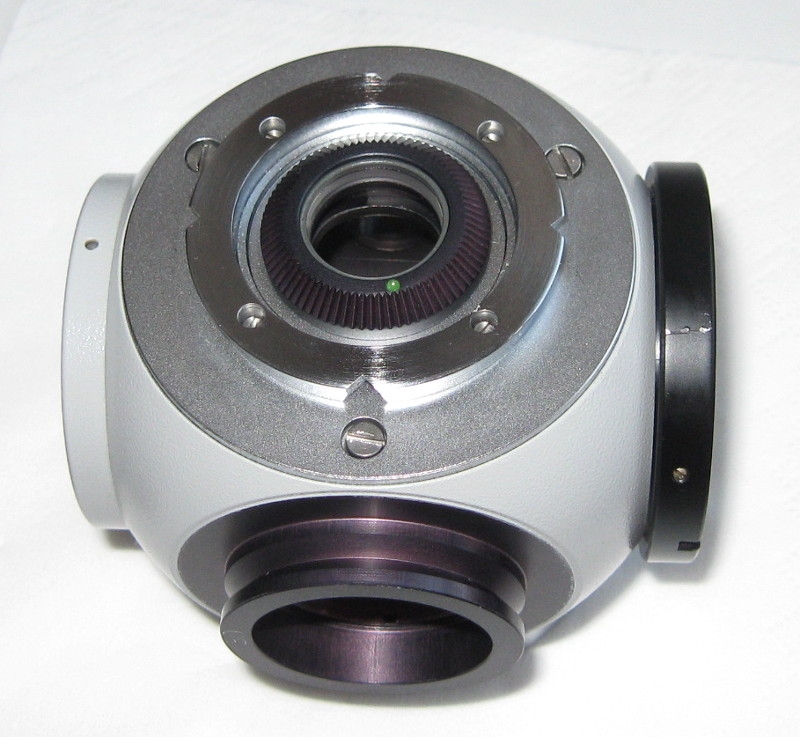

Wie hast Du beim Rückbau die Justierung dieser Linse in Bezug sowohl auf die mit Gewinde versehenen unteren Telanlinse (8. und 9. Bild der Serie, kenntlich durch einen grünen Punkt auf der Fassung) als auch auf die optische Achse des Mikroskopes hinbekommen ?

Viele Grüße
Joachim

[the_playstation]

Hallo Svilen.
Wow. Ordentliche Bilder. Hätte auch nicht gedacht, daß in der Auflicht-"Kugel" so viel Technik drinsteckt.

Liebe Grüße Jorrit.

[Frank D.]

?..
Ich habe eine Frage zu der oberen Telanlinse (Dein letztes Bild der Serie, linker Bildteil):
Wie hast Du beim Rückbau die Justierung dieser Linse in Bezug sowohl auf die mit Gewinde versehenen unteren Telanlinse (8. und 9. Bild der Serie, kenntlich durch einen grünen Punkt auf der Fassung) als auch auf die optische Achse des Mikroskopes hinbekommen ?......

Hallo Joachim,

also diese Frage lag mir auch schon auf der Zunge. Zumal die Zentriermaden für den Bino-/Monotubus ebenfalls ausgeschraubt wurden. Irgendwie fehlt jetzt die Referenzachse.

Hallo Svilen,

warum musste die obere Telanlinse denn abgeschraubt werden? Hatte das einen Grund oder diente es nur der Vollständigkeit halber?

Viele Grüße
Frank

[-JS-]

Hallo Frank,

siehst Du - das macht den guten Beobachter aus (Zentriermaden herausgeschraubt...).
Ich habe da im Gegensatz zu Dir überhaupt nicht drauf geachtet, wahrscheinlich, weil es mir nicht mal im Traum einfallen würde, Justage-Elemente zu demontieren
Ohne Nullpunkt-Objektiv und Fadenkreuz-Okular wird das meiner Ansicht nach eine überaus heikle Kiste...

Gespannte Grüße
Joachim

[Svilen A.]

Hallo und danke,

erst zu sagen, dass ich die Teile nicht nur aus Neugier, aber zu reinigen und neufetten auseinander nehme. Der Zustand vor abbauen ist weit entfernt von was auf die Bilder zu sehen ist. Ich zeige aber die alle Teile nur schon gereinigt und gefettet.

Gott sei Dank, habe ich immer noch nichts kaputt gemacht, aber manchmal lernen wir auch von unsere Fehler

Die obere Telanlinse habe ich nicht so genau justiert denn ich koennte nicht der Kondensor ausprobieren. Erst mal muss ich ein Teil (ich weiss nicht wie es auf Deutch heisst) der Stativ entfernen (Filterhalter ?).



Danach werde ich sehen wie wichtig dieser Feinabstimmung ist. Aber ich glaube es waere nicht so schwerig zu erreichen.
Zumindest es sieht nicht so schwierig zu zentrieren mit eine kreisfoermige Schablone mit Aussendurchmesser passend zu der Wand des Kondensors und innendurchmesser, der den Aussendurchmesser der Linse entspricht. Aber mal schauen.



@Frank - Es ist sicher, die Metallteile ohne die Linsen zu reinigen, deswegen ich entferne die wenn es moeglich ist.
Auf jeden Fall das Problem mit dem Filter jetz aber groesser ist

[Svilen A.]

Ohne Nullpunkt-Objektiv und Fadenkreuz-Okular wird das meiner Ansicht nach eine überaus heikle Kiste...

Ich bin sicher das wenn diese Linse paar mikrometers ausserhalb Zentrum ist, da waere kein sichtbares Unterschied Nullpunkt-Objektiv und Fadenkreuz-Okular sind vielleicht oft (nicht immer) uebertrieben.
Andere Geschichte ist dass alle diese Teile kommen zu uns nach viele Jahre (und auch unterschiedliche "Meister") und justiert die sind so wie so nicht mehr Es waere oft besser wenn ich es irgendwie wieder mache

[reblaus]

Hallo Svilen -

in der Tat reagiert die Optik nicht sehr empfindlich auf eine leichte Dejustierung der Telanlinsen.

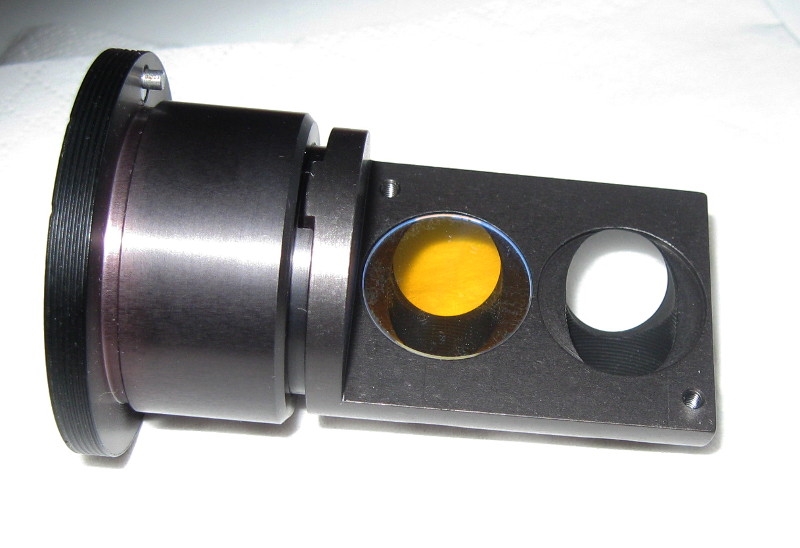

Das unbekannte Teil ist (war) ein Vergrößerungswechsler (1,6x) bei dem aber jetzt die Optik fehlt. Ist aber leicht aus- und einzubauen

Auch bei diesem konnte durch Verschieben gut zeigen, dass die Linsen schon stark dezentriert sein mussten bevor das Bild wirklich schlecht wurde.

Viele Grüße

Rolf

[Svilen A.]

Wie schwerig ist die Filtersets zu finden ?

Ich brauche mindestens:
1) ex. 550/25 dichr. 570 em. 605/70
2) ex 470/40 dichr. 495 em. 525/50

[Frank D.]

.... Es waere oft besser wenn ich es irgendwie wieder mache ..

Da stimme ich Dir zu, Svilen! Und Du gehst die Sache auch richtig an, zeigst technisches Verständnis und benutzt (hoffentlich) auch geeignetes Werkzeug.

Zur grundsätzlichen Justage von Mikroskopteilen, besonders im Verbund mit anderen Anbauten, kann ich Dir vielleicht einen Tip geben.
Anfangs hatte ich das Prinzip der Ring-Topologie angewandt. Also das erste Teil auf das zweite abgestimmt, dann das dritte auf das zweite, ...... und mich manchmal gewundert, warum das letzte nicht zum ersten passte. Die Addition der Toleranzen waren der Grund.
Bei der Stern-Topologie suche ich mir nun bestimmte (wichtige) Knotenpunkte aus, die, richtig aufeinander abgestimmt, angrenzende Baugruppen einfacher vereinen lassen.
Oft handelt es sich bei diesen Knotenpunkten um optische Systeme, die im Zuge einer Wartung nicht demontiert werden müssen. Hier ist die Wahrscheinlichkeit sehr hoch, dass sie sich noch in der richtigen Lage zum Gehäuse befinden. Ein passender Kandidat wäre zum Beispiel die obere Telanlinse Deines IV-FL.
Aber, ... die Bestimmung dieser Punkte ist sehr individuell und natürlich abhängig von der ursprünglichen Zusammengehörigkeit und des Zustandes.

Ich wünsche Dir immer einen schnellen Blick für aus dem Gesichsfeld huschendes Kleinzeugs


Viele Grüße
Frank

[Svilen A.]

Hallo Rolf,

Ich denke auch das  eine leichte Dejustierung ist kein Problem, aber natuerlich muss nicht stark dezentriert sein.

Der Vergroesserungswechsler hat ja leider kein Optik nur ein Neutral(Grau)Filter. Ich wuerde es da lassen, aber es stoert der Fluoreszenz Kondensor...

[wilfried48]

Das unbekannte Teil ist (war) ein Vergrößerungswechsler (1,6x) bei dem aber jetzt die Optik fehlt. Ist aber leicht aus- und einzubauen

Hallo,
da passt auch sehr schön eine ausgeschnittene Polfolie als einschwenkbarer Analysator rein oder ein Emissionsfilter für Durchlichtfluoreszenz.

viele Grüsse
Wilfried

[ImperatorRex]

Hallo Svilen,

Der Vergroesserungswechsler hat ja leider kein Optik nur ein Neutral(Grau)Filter. Ich wuerde es da lassen, aber es stoert der Fluoreszenz Kondensor...

Es könnte sich evtl. auch um einen Analysator handeln, ich hatte mal einen solchen Schaltwürfel.

viele Grüße
Jochen

[Svilen A.]

Danke Frank, Du hast auch recht. Manchmal empfindliche Teile intakt zu lassen ist bestimmt besser. Bisher alles was ich gemacht habe, sieht wenn nicht prima, mindestens gut genug. Aber mal schauen am Ende

Werkzeuge habe ich viele und abbauen-Angst habe ich nie gehabt Mein Grossvater war Uhrmacher und Feinmechaniker und mein Vater ist Ingenieur und (hobby) Motorradmechaniker ich bin auch halb Mechaniker geboren haha

[Svilen A.]

Hallo Jochen und Wilfried,

Gute Idee ja, wie gesagt ich wollte es nicht entfernen, aber es stoert der Kondensor. Gibst es ein Moeglichkeit die beide zu haben, ich glaube nicht oder ?
