Ortholux Birne gegen eine 230V/E14 Birne ersetzen?

[Jürg Braun]

Guten Tag

Ich habe die Bilder hier schon einmal eingestellt, kann sie nur nicht finden.

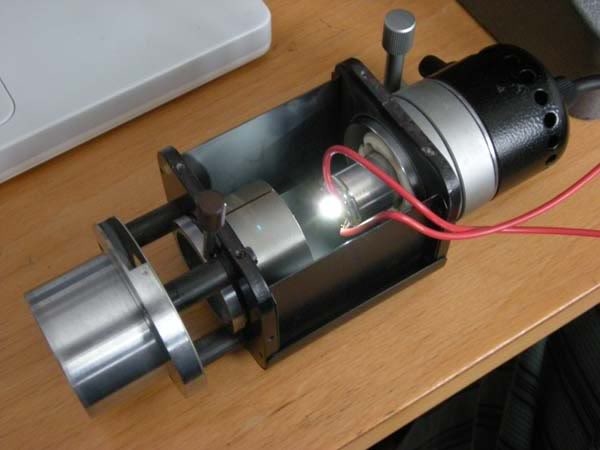

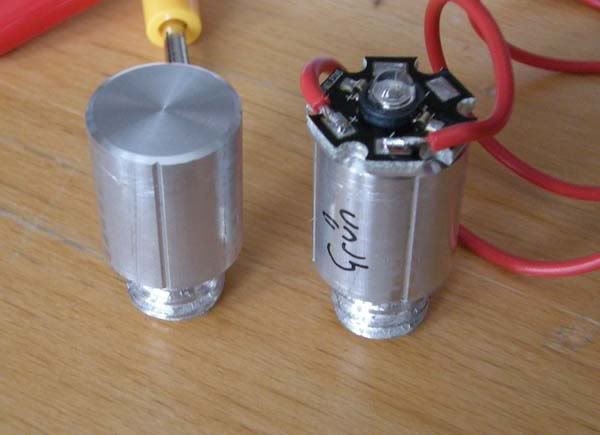

Ich habe mir Kühlkörper mit Lampenfassung drehen lassen.





Geht alles ohne jede Modifikation am Gerät.

Gruss

Jürg

[koestlfr]

Hallo Jörg!

Gute Lösung!

Du hättest die Verdrahtung halt auch noch innerlich lösen können, dann wäre es noch schöner. Man braucht auch keine Kabeln mit diesem Querschnitt, es gehen nicht einmal 1A darüber! Die Tatsache, dass du die Originallösung beibehältst ist lobenswert!

Liebe Grüße
Franz

[JüM]

Hallo Thomas,
bezüglich deines geplanten Umbaus der Beleuchtung deines Mikroskopes
könnte ich dir eventuell behilflich sein. Ich habe mein Jenamed 2 und mein
Olympus BH2 auf LED-Beleuchtung umgebaut. Da wir ja in unmittelbarer Umgebung
wohnen, biete ich dir an, diese Umbauten bei mir anzuschauen.
Ich bin zwar noch bis Ende September in Urlaub, aber danach könnten wir uns treffen.
Es gibt allerdings in diesem Forum auch einige professsionelle Beispiele ( z.B. Bastian, Hiller ).
Bemühe mal die Suchfunkt.

Eventuell bis bald

Gruß
Jürgen

[detlef.q]

Hallo Thomas,

ich war mit der vorhandenen Beleuchtung an einem Ortholux auch nicht zufrieden und habe nach einer besseren Lösung gesucht.

Mir wurde schnell klar, dass man an einer LED-Beleuchtung nicht vorbeikommt. Außerdem vermeidet man so ja auch die ungünstige IR-Strahlung.

Allerdings entsteht bei dieser Lösung natürlich ein gewisser finanzieller Aufwand. Dafür hast Du dann aber eine Beleuchtung, an der Du Deine Freude hast und die Du nicht mehr verändern musst.

Vor ein paar Tagen habe ich ein Ortholux mit einer neuen LED-Beleuchtung bestückt.

Als Grundlage diente hierfür der folgende Thread: https://www.mikroskopie-forum.de/index.php?topic=1293.msg6687#msg6687

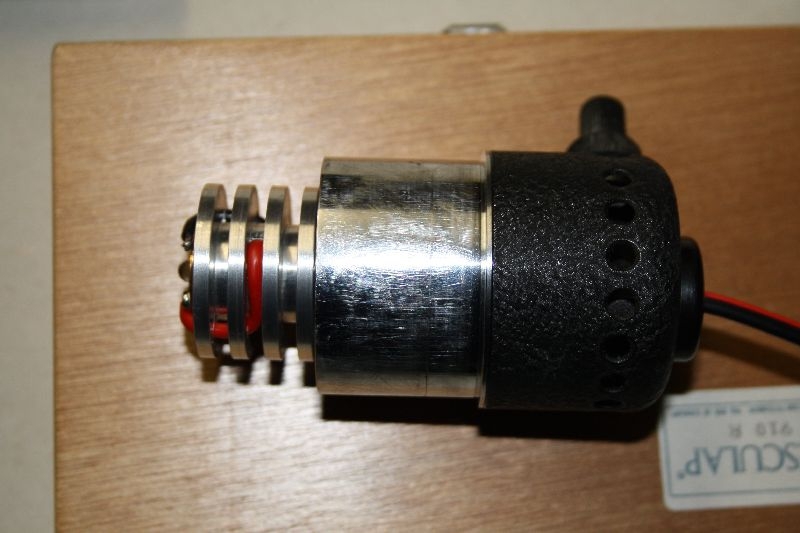

Darin zeigte Stephan Hiller einen LED-Kühlkörper, bei dem die Zentrierbarkeit der Beleuchtung erhalten bleibt. Dieser Kühlkörper wurde noch ein wenig verändert, damit die Kabel in der Mitte des Körpers nach hinten geführt werden konnten. Die LED ist genau an der Stelle positioniert, an der sich vorher die Glühwendel der alten Glühbirne befand.





Als zweites musste noch eine Lösung zur Stromversorgung der LED gefunden werden. Es wurden schon ein paar Steuergeräte hier im Forum vorgestellt, die eigens zur LED-Steuerung entwickelt wurden. Allerdings bin ich davon ausgegangen, dass diese nicht gerade günstig zu bekommen wären.

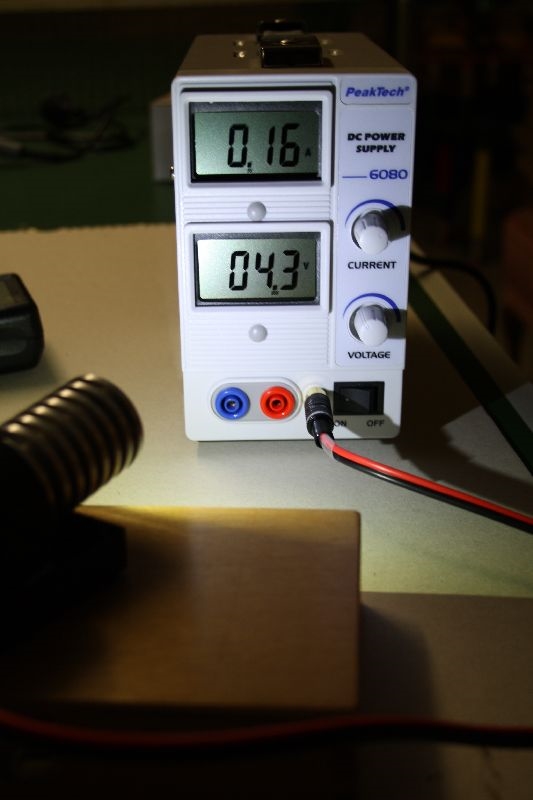

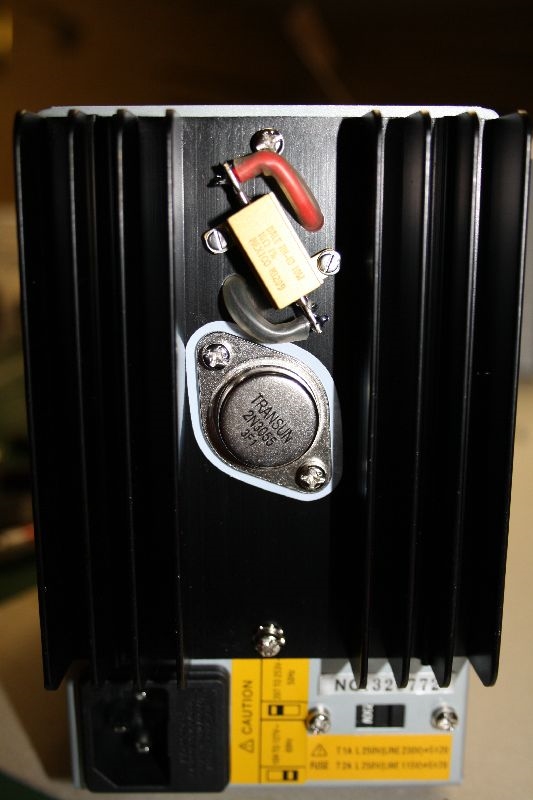

In dem folgenden Thread: https://www.mikroskopie-forum.de/index.php?topic=9191.0 hatte Joachim (-JS-) auf ein kleines Labornetzgerät hingewiesen: Peaktech 6080,  0-15 V, 0-3 A regelbar. Nach Joachims Anleitung habe ich vorne in dieses Gerät eine Cinch-Buchse und hinten einen Widerstand eingebaut.





Der finanzielle Aufwand: Das Netzgerät ca. 50 Euro und die Cree-LED 10 Euro. Dazu kommen die Kosten für das Drehen des Kühlkörpers und der Kleinkram (Schrauben, Kabel, Widerstand etc.).

Ich hoffe, dass ich auch noch ein wenig Licht in das Dunkel bringen konnte.

Viele Grüße
Detlef

[Raymond]

Ich hoffe, dass ich auch noch ein wenig Licht in das Dunkel bringen konnte.

Viele Grüße
Detlef

Guten Tag Detlef,

Können Sie vielleicht die Vorteile der Cinch-Buchse und des eingebauten Widerstandes ein wenig erläutern, für ein Elektronik Laie wie ich? Mein Verstandnis war dass das Vorteil diese Labornetzgeräte gerade war, dass keine Basteleien mehr notwendig sind.

Vielen Dank und mit freundlichen Grüssen,
Raymond

[Dypsis]

Hallo Detlef,

schöne Lösung. Ich habe leider keinen so rechten Zugang zu jemanden, der mir das Teil drehen könnte. Mir wurde von Stefan für mein Laborlux diese LED vorgeschlagen:
http://www.conrad.de/ce/de/product/180732/LED-Modul-ALUSTAR-3-W-10-LEDxON-9008095-Kalt-Weiss-Max-146-lm-10-3-W-x-H-38-mm-x-20-mm/SHOP_AREA_26436
Die wollte ich einfach mit einigen Beilagscheiben unterlegt (um die Position der Glühwendel zu erreichen) mit Wärmeleitkleber auf den alten Messingssockel kleben. Die Kabel könnte ich dann durch die Mitte nach hinten führen. Klingt nicht so elegant, sollte aber machbar sein.

Die LED hat aber eine Linse die einen Abstahlwinkel von 10 Grad ergibt. Wird das im Stahlengang wohl zu viel durcheinander bringen?

Grüße
Thomas

[Peter V.]

Hallo,

aber wir haben doch genug Drehbefähigte und (- willige) im Forum!

Herzliche Grüße
Peter

[reblaus]

Hallo -

zur Konstenminimierung: Wenn ohnehin eine Angstbegrenzung (Leistungstransistor und -widerstand ?) vorgesehen ist, kommt man auch mit einem Steckernetzteil 6V/3A für ca. 15.- aus (z.B. Conrad), dann braucht man nicht unbedingt ein sperriges Netzteil mir Stromregulierung. Das Steckernetzteil begrenzt sich selbst auf 3 A und fängt dann an zu blinken.

Welche LED ist das, die einen Abstrahlwinkel von 10° liefert? Meine Crees (mit Linse) haben alle um die 100!

Viele Grüße

Rolf

[Dypsis]

Hallo Rolf,

für die Elektronik habe ich jemanden, das ist soweit kein Probelm. Nur welche LED ich nehme und wie ich das mit der Dreherei hinbekomme ist noch die Frage.
Aber vielleicht hift mir bezüglich des Drehens noch jemand hier weiter?
Die LED mit 10 Grad abstrahlwinkel ist die hier:
http://www.conrad.de/ce/de/product/180732/LED-Modul-ALUSTAR-3-W-10-LEDxON-9008095-Kalt-Weiss-Max-146-lm-10-3-W-x-H-38-mm-x-20-mm/SHOP_AREA_26436
Ich finde das klingt recht effizient.

Grüße
Thomas

[Detlef Kramer]

Hallo Thomas,

vergiss die! Schau dich einmal bei LED-Tech.de um nach Cree-Leds. Bei Problemen helfe ich Dir gerne.

Detlef

[Dypsis]

Hallo Detlef,

super danke!

Jetzt war ich gerade bei Led-tech.de.

Da steh ich wie Alibaba ohne "Sesam öffne dich" vor dem Protal.
Nehm´ mich doch bitte einfach bei Hand und sage mir welche LED ich brauche. Ich hab´ hier im Forum schon fleißig gelesen, aber mir raucht der Kopf. Ich glaub, der braucht einen größeren Kühlkörper...

Herzliche Grüße
Thomas

[wilfried48]

vergiss die! Schau dich einmal bei LED-Tech.de um nach Cree-Leds

Nein nein lieber Detlef,

genau diese LED habe ich in allen meinen Zeiss Juniors drin. Mit der bereits eingebauten Kollektoroptik hat sie wirklich einen Abstrahlwinkel von nur 10° und leuchtet die Aperturblende eines im gewöhnlichen Abstand von ca. 5 bis 8 cm sitzenden Kondensors bei voller Öffnung gerade voll aus.
Bei den üblichen Crees mit 100 ° Abstrahlwinkel bräuchtest du hierfür noch eine Kollektoroptik.
Und der passende Kühlkörper ist auch schon integriert.
Also für Mikroskope ohne vorhandene Kollektoroptik geht nichts über diesen LED Modul.
Reicht im Zeiss Junior dicke für 100er Objektiv Phasenkontrast und auch Fluoreszenz.

viele Grüsse
Wilfried

Sorry, ich wähnte mich im anderen Thema von Dypsis "Durchlicht beim Metallux nachrüsten".
Wenn man wie hier ja die Kollektoroptik hat ist natürlich die von Detlef vorgeschlagene Cree LED mit grossem Abstrahlwinkel besser geeignet.

[Detlef Kramer]

Hallo Thomas,

ich würde die nehmen: http://www.led-tech.de/de/High-Power-LEDs-Cree/CREE-XM-Serie/CREE-XM-L-T6-auf-Star-LT-1734_120_170.html oder die Luxus-Ausführung auf Kupfer-Platine.

Ich sehe gerade, das Wilfried anderer Meinung ist (Danke Wilfried!). Er hat dann recht, wenn man die LED ohne Kollektor unter den Kondensor setzen möchte. Ich glaube ich habe zwei Threads verwechselt. Einen Berek-Kondensor kann ich Dir auch anbieten, wenn es sein muss.

Herzlichen Gruß
Detlef

[detlef.q]

Hallo,

da ich gestern den ganzen Tag unterwegs war, komme ich erst jetzt dazu, ein paar weitere Zeilen zu schreiben.

@ Raymond: Durch die Cinch-Buchse ist sichergestellt, dass die LED immer verpolungssicher angeschlossen wird. Plus ist in der Mitte. Den LED's muss ein Widerstand vorgeschaltet sein. Durch diesen wird die angelegte Spannung reduziert und man verhindert so ein Durchbrennen der LED. Der Einbau der Buchse und des Widerstandes ist relativ einfach, das habe sogar ich als nicht Elektriker geschafft.

@ Thomas: Wie mein Namensvetter Detlef geschrieben hat: ohne die freundliche und kompetente Hilfe aus diesem Forum hätte ich die Umrüstung auf die neue Beleuchtung nicht vornehmen können.
Fragen kostet nichts!

@ Rolf: An ein Steckernetzteil hatte ich im Vorfeld auch schon mal kurz gedacht, ich möchte meine LED aber dimmen. Und so habe ich ein Netzgerät, welches mir bei Bedarf auch noch für andere Anwendungen zur Verfügung steht.

Die LED ist übrigens eine Cree XM-L U2 auf Kupferkernplatine mit einem Abstrahlwinkel von 125° von Led-Tech.de


Viele Grüße
Detlef

[Dypsis]

Hallo,

@ Detlef und Wilfried,

zuerst war ich erschrocken, zwei sich widersprechende Empfehlungen, für den Anfänger der Horror, aber dann die wunderbare Auflösung:
Zwei Fliegen mit einer Klappe, respektive Thread erschlagen. Ich nehme die von Detlef empfohlenen LED für das Auflicht und die von Wilfried favorisierte (auf die ich durch Stefan alias "purkinje" gekommen bin) für das Durchlicht (wenn ich auf den alten Lichtweg verzichten muss). Also vielen Dank!!

@ Detlef 2
Ja, das Forum hier ist echt eine feine Sache, oder besser Gesellschaft. Da werden sie wirklich geholfen.
Ich liiiiiiiebe es.

Herzliche Grüße
Thomas
