Brauche eure Hilfe beim Zeiss Standard Tischspiel Einstellung von der Führung

[siporax]

Hallo
Es geht um ein Ebay Kind Zeiss Standard 14.

Der ganze Tisch weist ein Spiel von (1mm) auf in fast jede Richtung auf.
Es wackelt der komplette hufeisenförmige Träger (der grau lackiert ist).
Der schwarze Tisch selbst ist fest mit den 4 Schrauben es muß leider die Hauptführung sein.
Könnte durch ein Transportschaden entstanden sein,(halt Ebay was sonst!)
Die grob und fein Antrieb laufen sauber und leicht.
Vermute das ich alles zerlegen muss wer kann mir dabei Ratschläge geben wie man vorgehen muss.
Auch eine Detailzeichnung könnte mir helfen.
Bitte um eure Mithilfe dabei.
Danke

[Klaus Herrmann]

Hallo Spirofax,

das Bild von Bernd täuscht: er arbeitet ordentlich und präzise. Das wurde sicher bei einem Treffen aufgenommen, wo er mal eben ein Standard nebenbei gerichtet hat.

Bevor du jetzt bis Ostern rumprobierst - pragmatischer Vorschlag: bau den Tisch ab (sind 4 Schrauben) und schick ihn Bernd. Der entscheidet: entweder tatsächlich Schrott oder reparierbar.
Wenn Schrott, ist das auch nicht die Riesen-Katastrophe, weil Tische bekommt man immer wieder. In vielen Kisten schlummern welche.

Nachsatz: habe eben gelesen der Tischträger wackelt. Dann musst du das ganze Mikroskop einschicken. Das wäre dann aber ein Falltest aus 3 m Höhe des unverpackten Mikroskops gewesen und dann wäre der Verkäufer mal eingehend zu befragen!

[siporax]

Hallo
Möchte eigentlich versuchen es selbst zu zerlegen(habe keine linke Hände und Werkzeug ist auch vorhanden),
auch eine Drehbank von einem Bekannten ist nutzbar wenn nötig.
Möchte nur das richtig zerlegen ohne was zu zertören.

Wenn ich das richtig erkenne muß der Standfuß zuerst ab.Gibts da was zu beachten?

[Klaus Herrmann]

Na denn mal zu!

Wenn ich das richtig erkenne muß der Standfuß zuerst ab. Gibts da was zu beachten?

Nö, 4 Schrauben lösen und der Fuß ist ab. Vorher natürlich Tubus und Objektive entfernen! Dokumentiere, was du machst mit Bildern und zeig sie hier.

Und schau mal hier in der Rubrik Gerätetechnik, da ist vieles sehr gut beschrieben!

[Lothar Gutjahr]

Hallo,

dann will ich auch mal etwas dazu schreiben. Wenn ich es richtig verstanden habe, ist eine der Schrauben, mit denen  die Zahnstange am verschiebbaren Tischhalter befestigt ist herausgerissen oder der Kopf abgebrochen. Wenn dann das 1 mm Spiel zu beobachten ist sind die anderen zwei auch vorgeschädigt, gezerrt. Die Idee das dem lieben Bernd zu schicken ist sicher die beste. Am besten dazu so weit nackig machen wie das auf dem Foto gezeigte.

Gruß Lothar

[siporax]

So

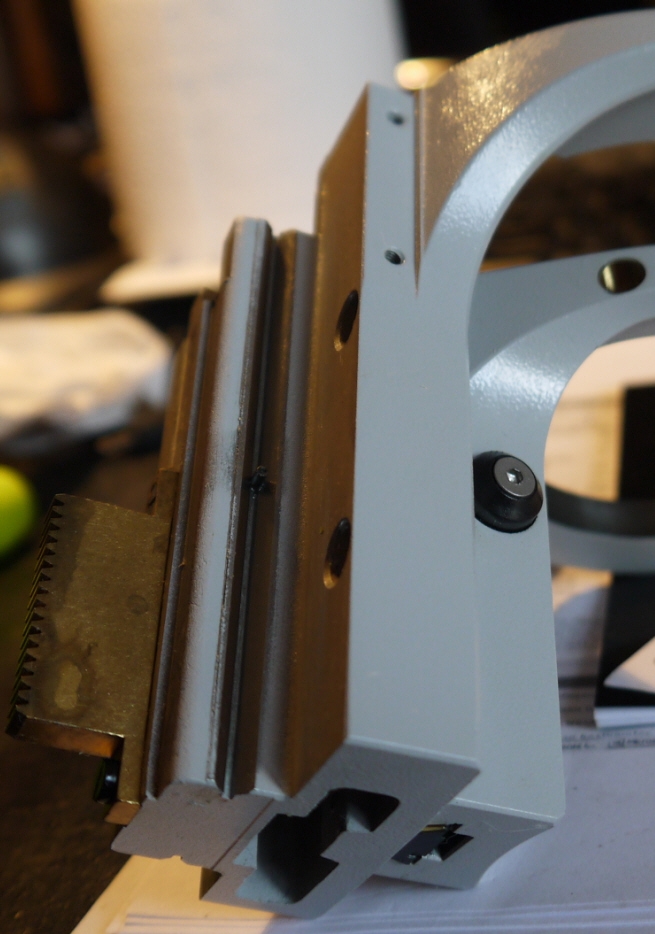

Habs mal geschaft es zu zerlegen mit vielen Fotos.
Konnte nur leichte schäden/abnutzungen sehen.
Aber keines falls die soviel spiel verursacht haben könnten.
Bin gerade am reinigen und stelle dann Bilder dazu ein.

[siporax]

[siporax]

Ich vermute wenn ich die Tischführung ein wenig neu einstelle das es dan wieder geht.
Was sagt ihr dazu?

[liftboy]

Hallo erstmal,

by the way: wo Du´s gerade auseinander hast; das grüne Fett hat da nichts verloren (kenn ich von meinen Russen)
Nun hast Du Gelegenheit das Gerät komplett zu reinigen und zu fetten.
Viel Spaß beim Schrauben... und das ist nicht ironisch gemeint!
Wenn der Apparat hinterher wieder schnurrt ist das ein besonderes Erlebnis.

Grüße
Wolfgang

[Peter V.]

Hallo,

das Bild von Bernd täuscht: er arbeitet ordentlich und präzise. Das wurde sicher bei einem Treffen aufgenommen, wo er mal eben ein Standard nebenbei gerichtet hat.

Fehlen da schon wieder Beiträge oder stehe ich auf dem Schlauch?

Herzliche Grüße
Peter

[Thilo Immel]

Hallo!

Ich vermute wenn ich die Tischführung ein wenig neu einstelle das es dan wieder geht.
Was sagt ihr dazu?

Ja, das wird schon wieder. Die Wackelei kam von der nicht richtig angeschraubten (oder gelockerten) schrägen Schiene.
Die ist schräg, damit man die Gleitbahnen aufeinanderpressen kann. Das Spiel innerhalb der Schraublöcher reicht aus, um das einzustellen.
Je weiter unten die Schiene platziert wird, umso fester sitzt der Tischräger.

Das Fett sollte wirklich erneuert werden.

Wenn der Apparat hinterher wieder schnurrt ist das ein besonderes Erlebnis.

Ja, genau Wolfgang. Das nennt man dann 'Werkfreude' :-)


Liebe Grüße

Thilo Immel

[Lothar Gutjahr]

Hallo Peter,

der fehlt tatsächlich; war aber nicht von mir.

Gruß Lothar

[siporax]

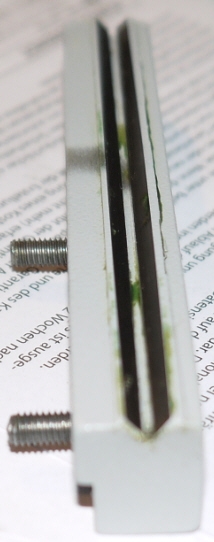

so habs wieder zusammen aber es ist genau so wie vorher!
Nartürlich frisches Fett und alles Gereinigt.

Zum Einstellen:
Muss ich die Schiene andrücken und dann wieder mit den 3 Schrauben wieder festschrauben oder wie geht das genau?

[Johannes Kropiunig]

Hallo siporax,

wie ich sehe bin ich schon zu spät, wollte dir eigentlich noch die Verwendung einer "Angstwanne" empfehlen.
Ein Servierbrett als Bastelunterlage verhindert sehr effektiv, dass dir beim Zusammenbau plötzlich etwas fehlt.

Viele Grüße,
Johannes

[beamish]

Hat da nicht vorhin jemand nach einer Feder gefragt?.... Das sehe ich auch nicht mehr...

Grüße
