Zeiss Standard 14 Beleuchtung Optimieren

[Werner]

Hallo siporax!

Vielen hier stösst Deine forsch fordernde Art Fragen zu stellen sauer auf. Du führst Dich hier wie ein Chef auf, der seinen Untergebenen Anweisungen erteilt.
Wenn Du Deine Fragen freundlicher formulierst, wird Dir geholfen. Aber mit Deinem Kommandoton stößt Du nur die Hilfswilligen vor den Kopf.
Im Deutschen gibt es dass Wort "bitte", wenn man etwas haben will, habe ich bei Dir aber bisher nicht gelesen.
Hier im Forum bewirkt "Coolness" rein garnichts, Du wirst geschnitten werden.
Du wirst in Deinem Leben noch erfahren, daß man mit Freundlichkeit viel mehr erreichen kann.

Du hast einige Tips erfahren, mit denen Du weiterkommen kannst. Richte Dich einfach danach und versuche systematisch hinter das Problem deines Mikroskops zu kommen.
Informiere Dich an der "Mikrofibel" oder den Informationen in den "Mikro-Links". Wenn Du den Strahlengang kapiert hast, findest Du die Lösung.
Die Mikroskopie ist so komplex, daß man sie an einem Tag nicht durcharbeiten kann - das kostet viel mehr Zeit.

Gruß   -   Werner

[JB]

Hi Siporax,

Probleme mit der Beleuchtung meines Standard 14 hatte ich am Anfang auch. Den Thread dazu finden Sie hier: https://www.mikroskopie-forum.de/index.php?topic=11325.0 (spaetes Model mit 15W Lampe, aber sonst ist alles genauso wie bei Ihnen).

Um die vorhandene Beleuchtung einzustellen wuerde ich an Ihrer Stelle von unten nach oben vorgehen:

1) Zentrierung der Lampengluehwendel

Hauptstecker ziehen
Die Unterseite Ihres Mikroskops haben Sie ja schon geoeffnet gehabt.
Den Lampenhalter kann man herausheben indem man die Raedelschraube loest (Bild 1; Pfeil).
Wie der Lampenhalter von oben aussieht, dass koennen Sie in meinem Thread sehen.
Jetzt stecken Sie den Hauptstecker wieder ein (alles mit der noetigen Vorsicht) und schalten die Lampe an und regeln auf geringe Helligkeit.
Sie sehen jetzt die leuchtende Gluehwendel und, durch den Hohlspiegel darunter, auch das Spiegelbild der Gluehwendel.
Die Gluehwendel und Ihr Spiegelbild sollten gleich gross sein und nebeneinander liegen. Tun sie das nicht, kann dies durch zwei Justierschrauben eingestellt werden (Bild 2). Bild 2 zeigt einen Teil der Anleitung fuer das Standard 14, verfuegbar auf der Website von Zeiss: http://www.zeiss.com/C1256F8500454979/Order?OpenForm&instruction_manuals_upright

Manchmal ist auch der Hohlspiegel verstaubt oder korrodiert. Entsprechend kann die Effizienz der Beleuchtung leiden.

Jetzt kann der Lampentraeger zurueck in seine Fassung.

2) Nehmen Sie ein Mikropraeparat und stellen Sie es unter dem Mikroskop scharf

3) Normale Einstellprozedur fuer die Beleuchtung ("koehlern")

- Leuchtfeldblende zuziehen
- Rand der Leuchtfeldblende ein der Objektebene scharfstellen (Blick durch die Okulare), indem Sie den Kondensor auf die korrekte Hoehe bringen
- Bild der Leuchtfeldblende in der Objektebene zentrieren, indem Sie den Kondensor zentrieren (Verschiebung des Kondensors in der Horizontalen)
- Leuchtfeldblende bis zum Sehfeldrand oeffnen
- Aperturblende des Kondensors nach Bedarf einstellen

Schon geschafft!

Weitere Feinheiten:
- fuer Objektive mit geringer Vergroesserung brauchen Sie ggf. eine Hilfslinse; bei hohen Vergroesserungen muss diese aber wiederum aus dem Stahlengang ausgeschwenkt werden!
- checken Sie die Oberflaechen von Kondensor und Objekten auf evt. Verunreinigungen
- der Lampenhalter (Bild 1) oder/und seine Fassung sind von Zeiss vorzentriert; diese Zentrierungen kann aber auch verloren gehen;
dann sieht man im Bild einen Helligkeitsgradienten
    Abhilfe ist dann schwierig. Man muss den Lampenhalter wieder abbauen und die Mattscheibe unter der Leuchtfeldblende herausnehmen (Gummihandschuhe gegen Fingerabdruecke benutzen!).
- Lampenhalter wieder einbauen
- Blick durch den Mikroskoptubus ohne Okulare: Die Gluehwendel (und Ihr Spiegelbild) liegen nicht in der Mitte
- Lampenhalter wieder abbauen
- durch Einbauen von Stopfmaterial zwischen Lampenhalter und seiner Fassung laesst sich ggf. die Zentrierung wieder herstellen; ausprobieren! zum Stopfen temperaturbestaendiges Material nehmen (Isolierband??) wegen der Brandgefahr
- Mattschiebe wieder einbauen
- Lampenhalter wieder einbauen

Mehr kann man nicht tun.
Tips fuer eine LED gibt es morgen!

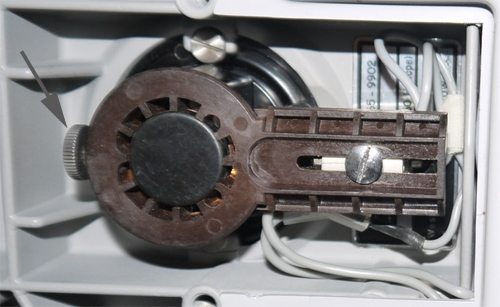

Bild 1: Raedelschraube (grauer Pfeil)

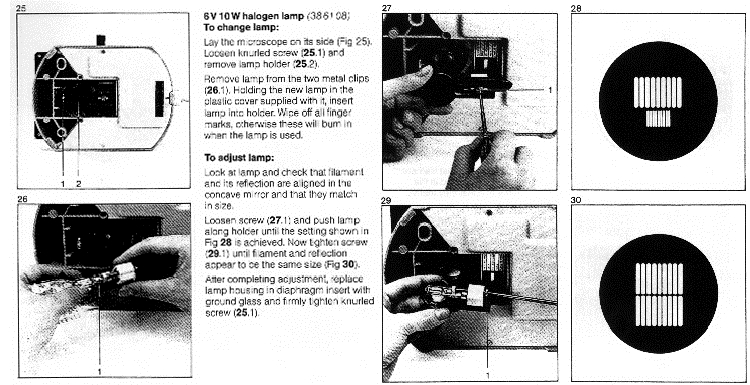

Bild 2: Zentrierung der Gluehwendel

© Zeiss

[Eckhard F. H.]

Vielen hier stösst Deine forsch fordernde Art Fragen zu stellen sauer auf.

Hallo Werner,
D´accord! Die geduldig-freundlichen Reaktion, mit der Sisofax hier weitgehend bedient wird, ist bewundernswert.
Gruß - EFH

[siporax]

Hallo Werner

Danke erstmal führ die Hilfe hier.
Ich spiel mich als Chef auf ,mach mal ein Punkt bitte !
Und unfreundlich war ich nie hier !
Mag sein das meine Fragen sehr direkt wirken aber mehr auch nicht,auch steckt keine Boshaftigkeit dahinter oder sonstiges.
Mag sein das ich etwas schneller Dinge wissen möchte wie andere,was ist daran falsch bitte ?
Ich bring die Sache schnell auf den Punkt mit meinen Fragen,aber nie unhöfflich,auch jetzt nicht oder?

Ich bin im meinem Leben fast immer Freundlich,weis garnicht warum ich mich eigentlich erkläre hier.

P.S Meine Persönliche Meinung darüber ist:
Wer mir nicht helfen will oder meine Art nicht passt braucht mir auch hier keine Texte zu schreiben,damit sollte jeder hier zurechtkommen oder nicht?
Finde es echt Blöd mit solchen Sachen die Seiten zu füllen.

Seit zich Seiten schreibt ihr meinen namen Falsch,habe ich mich deswegen aufgerägt oder war ich unhöfflich mal neben bei gesagt?
Ist auch mein Art Sorry

Last uns bitte normal weitermachen hier und gut ist

[Johannes Kropiunig]

Hallo,

Die geduldig-freundlichen Reaktion, mit der Sisofax hier weitgehend bedient wird, ist bewundernswert.

Nicht nur bewundernswert, sondern auch vorbildlich !
Genau so habe ich dieses Forum kennen und lieben gelernt, wäre schade wenn sich das ändern würde.

Viele Grüße,
Johannes

[Eckhard F. H.]

...dieses Forum kennen und lieben gelernt, wäre schade wenn sich das ändern würde

Amen.
Gruß vom warmen Bodensee
EfH

[Nomarski]

Seit zich Seiten schreibt ihr meinen namen Falsch,habe ich mich deswegen aufgerägt oder war ich unhöfflich mal neben bei gesagt?

Dann mach es und doch bitte mal vor.

Auch habt ihr die Möglichkeit nicht zu Antworten.

Ich sag schon nichts mehr.

[JB]

Hallo Siporax,

Hier wie versprochen ein Vorschlag zum LED Umbau.

Es gibt sowohl mechanisch als auch elektronisch bessere Umbauten; wenn Sie im Forumarchiv suchen finden Sie die auch.

1) Der Einfachheit halber koennen Sie das Standard 14 auf LED umruesten indem Sie die Chipflaeche einer Einzelchip-LED (high power LED) genau an die Stelle bringen, an der sonst die Gluehwendel der Lampe sitzt.

2) Fuer die Hochleistungs-LED brauchen Sie einen ausreichend grossen Kuehlkoerper. Ein Weg diesen anzubieten ist der Ausbau des urspruenglichen Lampentraegers (gut aufheben ). Montieren Sie dann die LED (dies geschiet idR mit speziellem, waermeleitfaehigem Kleber) auf einer Metallplatte (= Kuehlkoerper) unter Nutzung der im Stativboden vorhandenen Schraubgewinde. Eine Abbildung dieses Designs von Stephan Hiller finden Sie in seinem Beitrag hier: https://www.mikroskopie-forum.de/index.php?topic=8249.15 (2. Abbildung seines Beitrags).

3) Die Stromversorgung fuer die LED kann man auf mehreren verschiedenen Wegen loesen (im Thread oben ist eine zu sehen!). Die meisten moechten ja eine Regelung der Helligkeit der LED, zB ueber ein Potentiometer.

Ich habe eine ganz einfache Stromversorgung nach einem Design vor "Reblaus" gebaut; Thread hier: https://www.mikroskopie-forum.de/index.php?topic=11584.30 ; siehe insbesondere letzte Abbildung!

Netzteil nicht wie dort angegeben, sondern ein ganz einfaches, 5V, 1000 mA (zB: http://www.reichelt.de/?ARTICLE=111180;PROVID=2028;&utm_source=Preisvergleich&utm_medium=CPC&utm_campaign=Preisvergleich_google_feed )

Die LEDs gibt es von vielen Herstellern; die Chipflaeche sollte moeglichst gross sein (ich habe das Gefuehl bei den neueren Chips wird die Flaeche immer kleiner; der Fortschritt arbeitet da gegen uns).

Mit dieser Schaltung flackert die LED nicht! Auf Null laesst sie sich denke ich nicht regulieren; wenn sie dann, zB bei niedrigen Vergroesserungen, noch zu hell ist, hilft ein Graufilter unter dem Kondensor.

Man muss die Schaltung nicht in den Fuss integrieren. Man kann die auch prima in einem Kasten ausserhalb aufbauen.

Viel Erfolg!

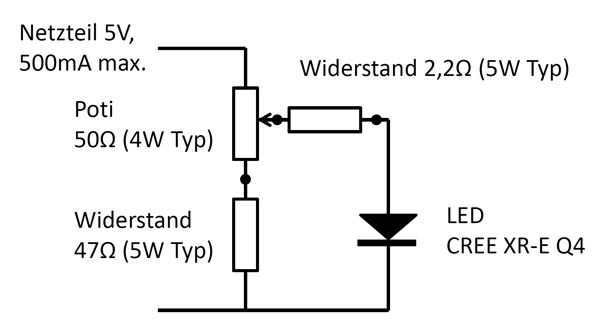

Schaltung

[wilfried48]

Hallo Jon,

natürlich lässt sich die LED mit dieser Schaltung auch auf Null regeln.  Du musst dazu nur den 47 Ohm Widerstand etwas kleiner oder den 50 Ohm Widerstand etwas grösser machen.

viele Grüsse
Wilfried

[siporax]

Danke an JB
Der Beitrag hat mir sehr weitergeholfen,konnte damit mein Mikroskop die Lichlausbeute erheblich steigern.
Prima echt toll !
Habe aber dabei festgestellt das der Kondensor das Glas verdreckt ist oder sogar verkratz .
Kann man nur die Scheiben aus Glas lösen und reinigen davon?
Oder muß man dazu alles zerlegen.

[Nomarski]

Habe aber dabei festgestellt das der Kondensor das Glas verdreckt ist oder sogar verkratz .
Kann man nur die Scheiben aus Glas lösen und reinigen davon?
Oder muß man dazu alles zerlegen.

Du kannst doch so schöne Fotos machen. Also zeig mal her, dann machen wir das.

[siporax]

Hallo
Ich habe mal versucht es mal festhalten in 2 Bildern.
Denke es kann man erkennen das es verdreckt ist im Innern .
Die Gläser habe ich vorher gereinigt.




Danke für euer Angebot mir dennoch meine Fragen zu beantworten !

Möchte nicht Falsch an die Sache herangehen wie man den Kondesor zerlegt bzw.die Gläser entfernt.

[Nomarski]

Moin,

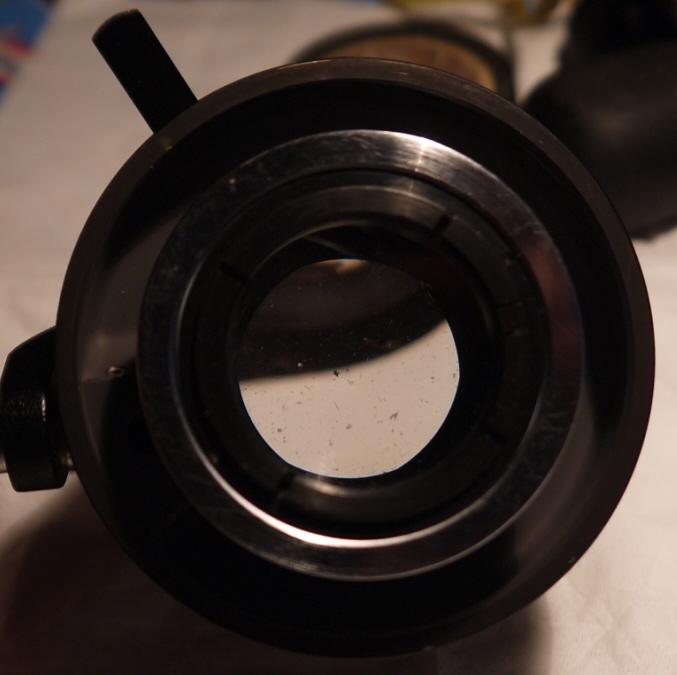

auf dem ersten Foto ist über der Iris das Schutzfenster für die Irisblende zu sehen. Wenn du es von der Rückseite säubern willst, sind die drei Schrauben herauszudrehen, die Fassung läßt sich dann abnehmen. Aber das mit Vorsicht, sonst wird der Ring für die Irissteuerung herausgehoben und ggf. ein paar Lamellen gleich mit.
Wenn die Iris schwer geht oder gar verharzt ist, kannst du die Lamellen sowieso rausnehmen und sie in Benzin reinigen, aber aufpassen, daß sie keinen Knick abbekommen!
Bei der Gelegenheit läßt sich auch die Feldlinse von der einen Seite reinigen, die nach der Iris kommt.
Beim Wiedereinbau der Irislamellen diese nicht ölen! Nur auf der Gleitfläche des Ringes ein hauchdünner Fettfilm.

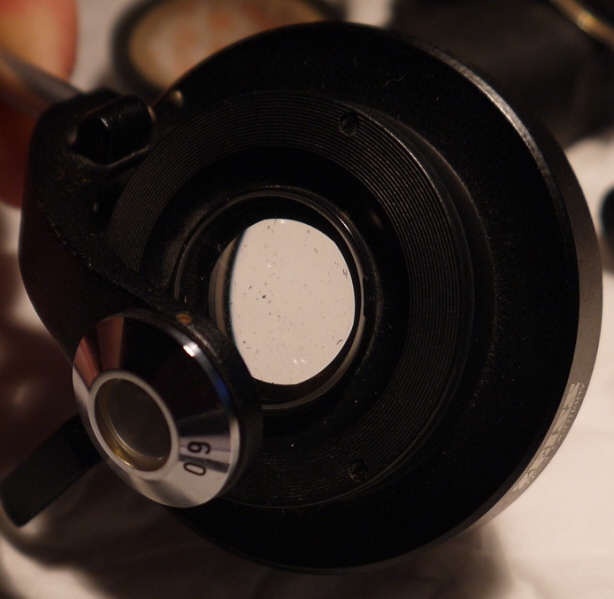

Auf dem zweiten Foto sieht man die Einschraub-Hilfslinse, die sich entweder so rausdrehen lässt, ansonsten muß man ein passendes Blech zur Hilfe nehmen als "Schraubenzieher". Darunter kommt die Rückseite der Feldlinse, die schon angesprochen wurde.
Mehr ist an dem Ding auch schon nicht dran, außer die Frontlinse mit dem Klappbügel.

[siporax]

Danke für die Hilfestellung

Könnte ich auch das unter Glas mit geöffneter Iresblende hindurch reinigen oder mußen die komplett herasgenommen werden ?
Die Irisblende geht ansich gut und möchte ich nicht umbedingt zerlegen.
Oder kann man die Irisblend an einem Stück herausnehmen?

[Nomarski]

Du hast zwei Möglichkeiten:

Entweder reinigst du die Feldlinse von oben, indem du die Iris voll öffnest und dann den Deckel abschraubst. Dabei wirst du aber nicht alles erreichen können.
Oder du schraubst die Feldlinse nach unten heraus. Das geht so wie das Herausschrauben der Hilfslinse (bereits beschrieben). Dazu brauchst du wieder ein passendes Blech. Die Feldlinse wird sich dann viel besser reinigen lassen.
