Die kleinste Auflichteinheit der Welt für das Standard Teil II

[Johannes Kropiunig]

Hallo,

vor längerer Zeit zeigte ich euch folgendes:
https://www.mikroskopie-forum.de/index.php?topic=16121.0

Damals hatte Klaus Herrmann gemeint, dass er von mir eine aus Holz erwartet hätte, gut, kann er haben.

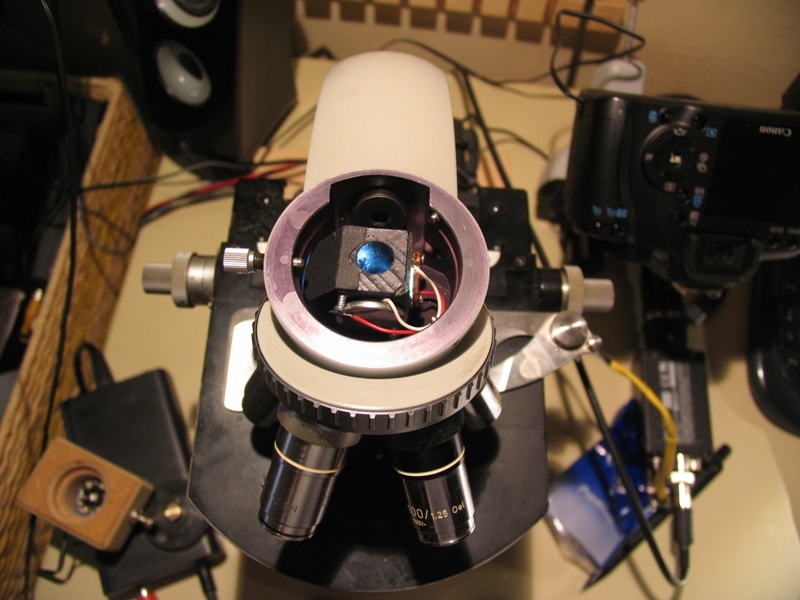

Hier ist sie dann im Tubus verstaut.


Goldkontakt einer SD-Speicherkarte

Zeiss Plan 10x

Übrigens geht der Trinotubus noch zum Aufsätzen, wenn ein kleiner Sperrfilter auf der Einheit aufliegt......

Viele Grüße,
Johannes

[Nomarski]

Hallo Johannes,

das ist einfach genial!
Einen IV-FL in der Form zu bauen dürfte für dich nun ein Klacks sein.

Viele Grüße
Bernd

[TPL]

Hallo Johannes,
tolle Konstruktion!

Ich fürchte nur, dass für diese Sorte Objektive beim 16er Schluss sein wird, denn die stärkeren DL-Objektive haben (mit wenigen Ausnahmen) eine Deckglas-Korrektur. Mit welchem Objektiv ist denn die Aufnahme gemacht?
À propos Sperrfilter: planst Du, das als AL-Fluoreszenz-Einheit zu nutzen?

Schönen Gruß
Thomas

PS: wer lesen kann, ... Entschuldige, bitte – die Objektivbezeichnung steht ja direkt drunter. Das hatte ich übersehen .

[the_playstation]

Hallo Johannes.
Das Resultat ist beeindruckend.Muß Ich unbedingt nachbauen.
Das Bild der SD Speicherkarte ist super.

Liebe Grüße Jorrit.

[Johannes Kropiunig]

Hallo,

vielen Dank für euer Lob, für mich ist dies jedoch wegen der Batterien nur eine nette Spielerei, für eine Stromquelle müsste ein Loch in den Trinotubus gebohrt werden, dazu müsste das aber schon verdammt gut funktionieren.
Wirklich Sinn macht es sowieso nur mit UV-LED und Sperrfilter, der Grund sind die Reflexionen der Linse des Objektivs, wodurch die Bilder milchig werden.
Der Sperrfilter sollte diese aber in Zaun halten, so hoffe ich das jedenfalls.

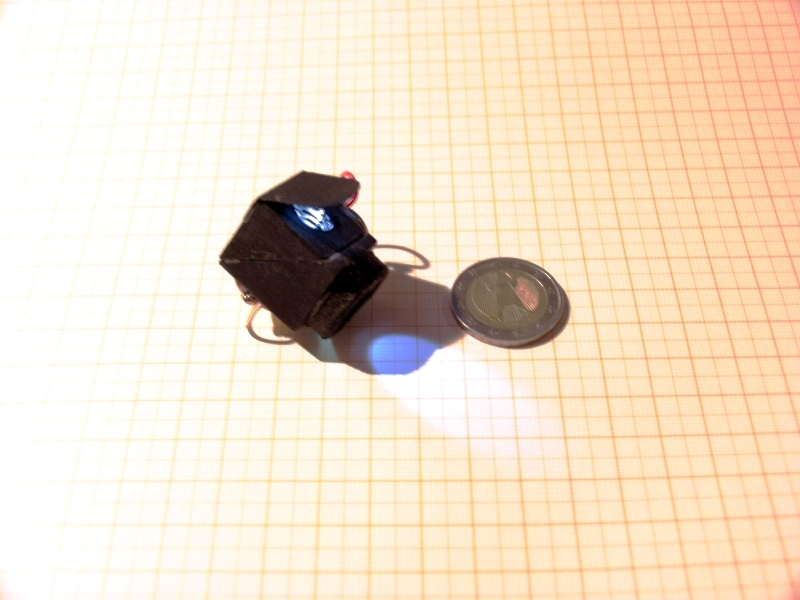

Eine 1 Watt UV-LED mit 400nm ist schon montiert und ein Trockentest erfolgreich gefahren worden.

Um es am Mikroskop testen zu können, muss ich allerdings zuerst auf die Erlaubnis meiner Tochter warten, die blockiert nämlich meinen "Arbeits-PC" mit Minecraft.
Ich bitte also um ein wenig Geduld.

Viele Grüße,
Johannes

[Nomarski]

Hallo Johannes,

...für eine Stromquelle müsste ein Loch in den Trinotubus gebohrt werden, dazu müsste das aber schon verdammt gut funktionieren.

dafür wäre jetzt ein Stativ ideal gewesen, daß im Revolverkopf die Bohrung für die Nachrüstung einer Schaltachse hat.

Viele Grüße
Bernd

[the_playstation]

Hallo,
eventuell geht aber auch ein dünnes Folien-Flachbandkabel.
Das dürfte auch bei engen Ritzen noch dazwischen passen.

Liebe Grüße Jorrit.

[Nomarski]

Hallo Jorrit,

deine Idee ist gar nicht mal so schlecht. Dazu noch einen dünnen Distanzring mit der Aussparung zwischen dem Trino und dem Stativ, dann bleiben die Parallellagen zwischen Objekt und Zwischenbild erhalten.

VG
Bernd

[Johannes Kropiunig]

Hallo,

um es vorweg zu sagen, aus den Socken haut es mich (noch) nicht.

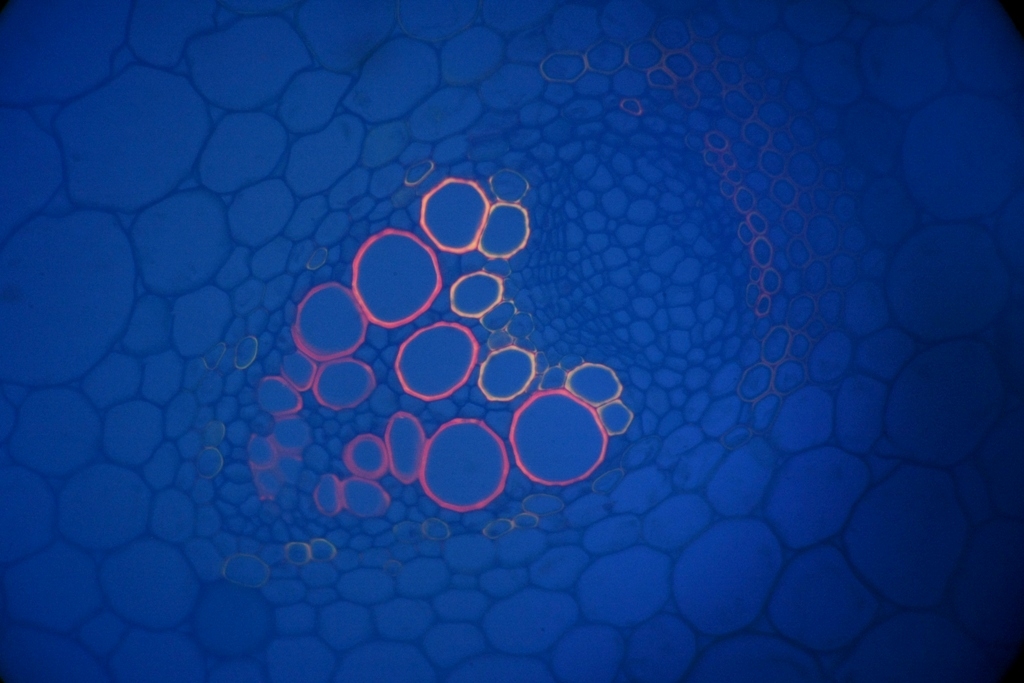

Zeiss Planachromat 25x, Sperrfilter OG 515, Belichtungszeit 10 Sekunden, ISO 400


Zeiss Planachromat 25x, Sperrfilter KV 450, Belichtungszeit 10 Sekunden, ISO 400

Das scharf Stellen geht zwar ganz gut im Durchlicht mit einen BG 12 Filter als Anregungsfilter, ansonsten sehe ich nur Schwarz, bei diesen Daten habe ich aber wenig Hoffnung auf Primärfluoreszenz.
Entweder sind diese jämmerlichen Knopfzellen schon leer, oder es geht einfach zu viel Licht verloren und/oder es bedarf noch einer Kollektoroptik, der Abstrahlwinkel der LED ist immerhin 100 Grad steil.
Eine hübsche kleine Linse hätte ich zwar, um diese unterzubringen musste ich aber die Lichteinlassöffnung erweitern, dass werde ich nach meinem Urlaub in der Arbeit machen, ohne Ständerbohrmaschine ist es mir zu heikel.


Sogar Kabel gehen sich aus, hätte ich aber nun wirklich schon vorher Probieren können.
Bleibt die Frage wie lange die Isolierung das mitmacht ?
Jedenfalls Danke euch zwei für das Brainstorming.

Viele Grüße,
Johannes

[Nomarski]

Hallo Johannes,

du mußt noch ein wenig an der Pupilenausleuchtung feilen. Aber immerhin erkennt man schon mehr als bei der 250W-Lösung.

Viele Grüße
Bernd

[reblaus]

Der Kandidat hat 99 Punkte!

Hallo Johannes -

der Lichtverlust liegt wirklich an deinem fehlenden Kollektor. Ist aber schwierig - die Linse müsste schon fast halbkugelig sein.

Viele Grüße und Glückwunsch

Rolf

[Johannes Kropiunig]

Hallo,

ich habe es doch nicht sein lassen können.

Unbestimmte Algen

Zeiss Plan 40x, UV-LED 400nm, Sperrfilter KV 550, Belichtungszeit 2 Sekunden, ISO 200

Nicht Perfekt, aber besser als gar nichts.

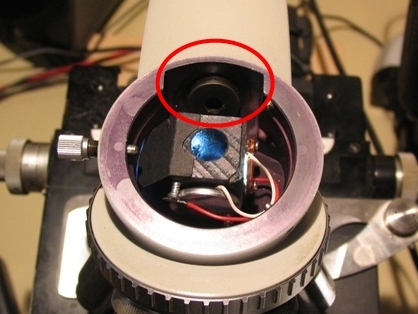

An dieser Stelle gehen übrigens Kabel mit 0,7mm Durchmesser, ohne das eine Distanzscheibe verwendet werden muss.


Viele Grüße,
Johannes

[Bernhard Lebeda]

Hallo Johannes

na also-geht doch!

Glückwunsch zum Bastelerfolg!!

Viele Mikrogrüße

Bernhard

[Nomarski]

Hallo Johannes,

Zeiss Plan 40x, UV-LED 400nm, Sperrfilter KV 550, Belichtungszeit 2 Sekunden, ISO 200

400nm ist auch nicht die optimale Wellenlänge zum Anregen dafür. Nimm mal 450nm und du wirst vielleicht mit 1/2 Sekunde auskommen.

Viele Grüße
Bernd

[Rene]

Hallo Johannes, it clearly works very nicely! Years ago I was also bastling with epifluorescence, where I build the mirror in an adapter just above the objective. With an old Zeiss or LOMO 33mm objective it brought the parfocal length up again to 45mm so it fits the Standard and other scopes. Never tried it for epi-brightfield though, and I have better toys these days

Old setup: http://www.photomacrography1.net/forum/viewtopic.php?t=4526

Best wishes, René
