Frage zu unbekannten Teilen zur Fotoadaption von Leitz

Peter V. · August 07, 2009, 22:53:47 NACHMITTAGS

Hallo!

ich habe eine Frage zu einem unbekannten Fotoadapter von Leitz ( an einem Dialux EB ), vermutlich noch aus der Ära der analoges SLRs.

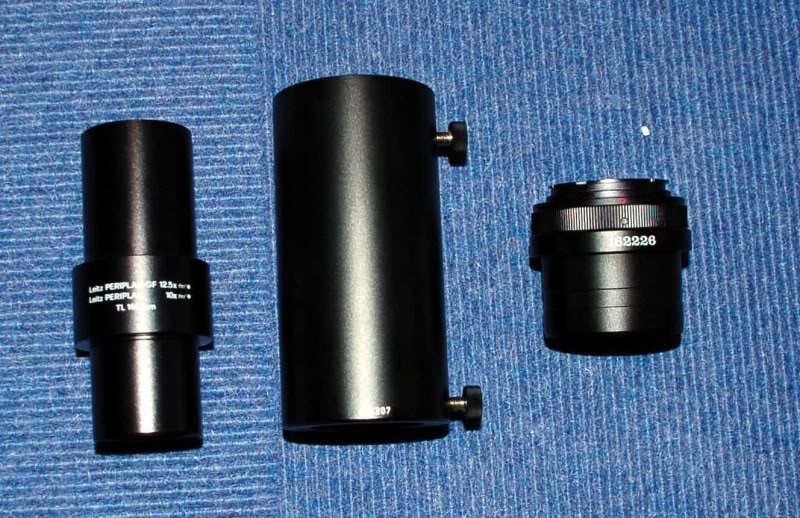

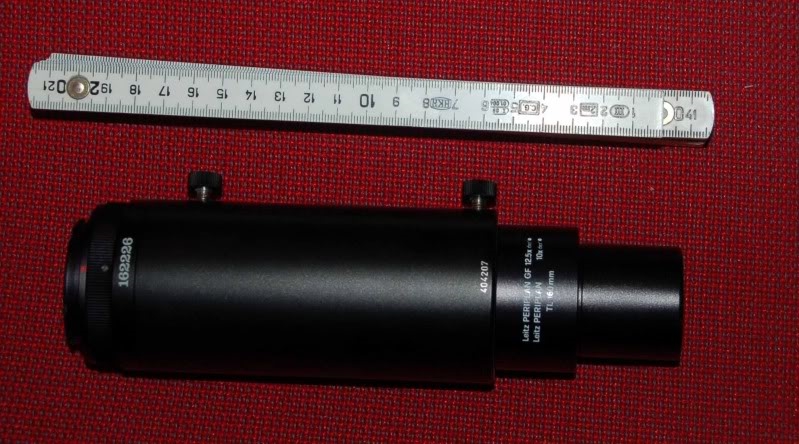

Es handelt sich um drei Teile, im/am oberen Teil befindet sich eine Optik sowie ein mir nicht bekanntes Kamerabajonett, in den unteren beiden Teilen befindet sich keine Optik.

Meine Frage lautet:

Kennt jemand diese Einzelteile? Kann ich diese Teile ( auch die Optik ) ggf. noch zur Adaption einer digitalen SLR verwenden? Wie kann man ggf. herausfinden, für welchen Kamerahersteller das Bajonett gedacht ist?

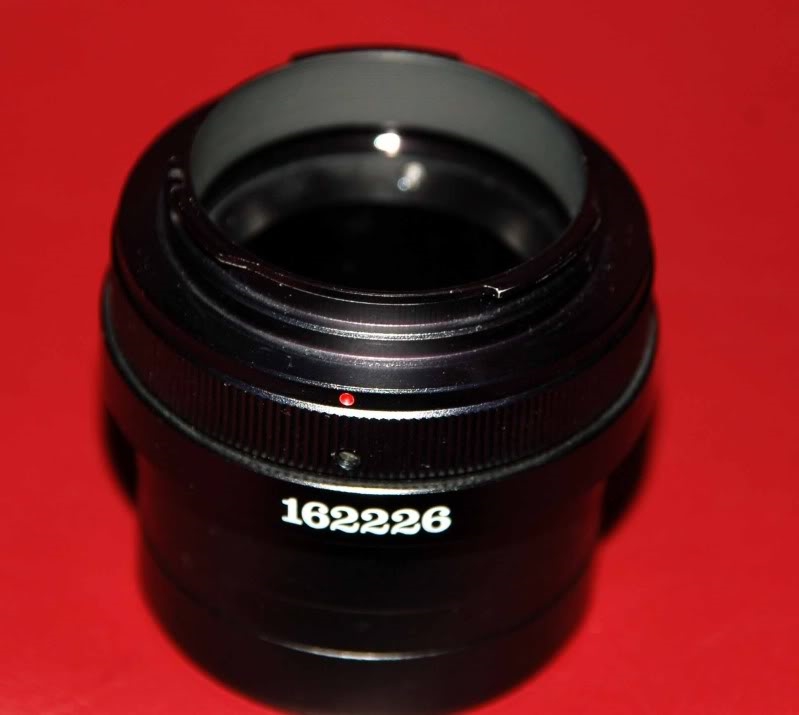

Das Bajonett

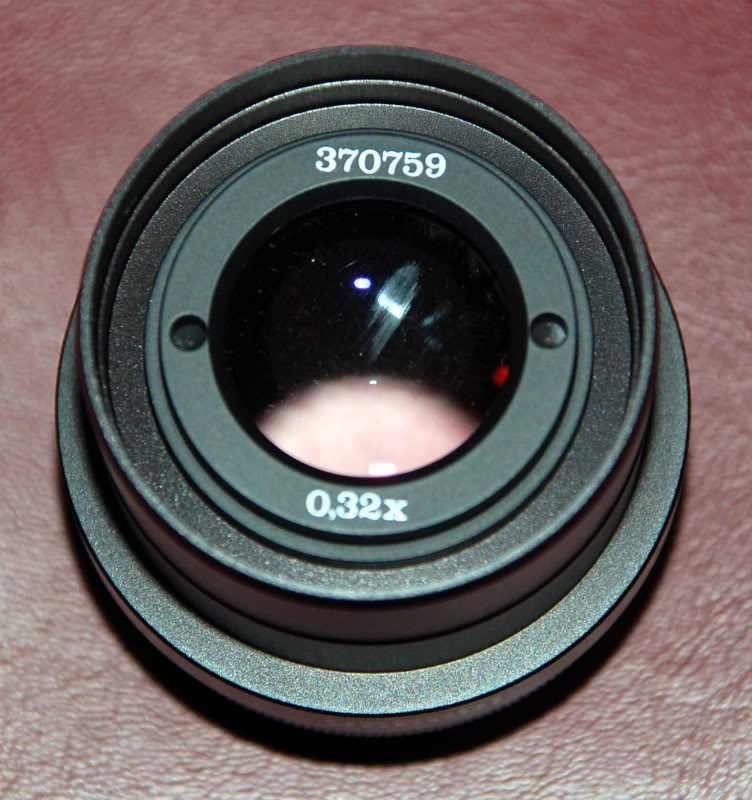

hier noch einmal das gleiche Teil (von "unten" mit der Linse )

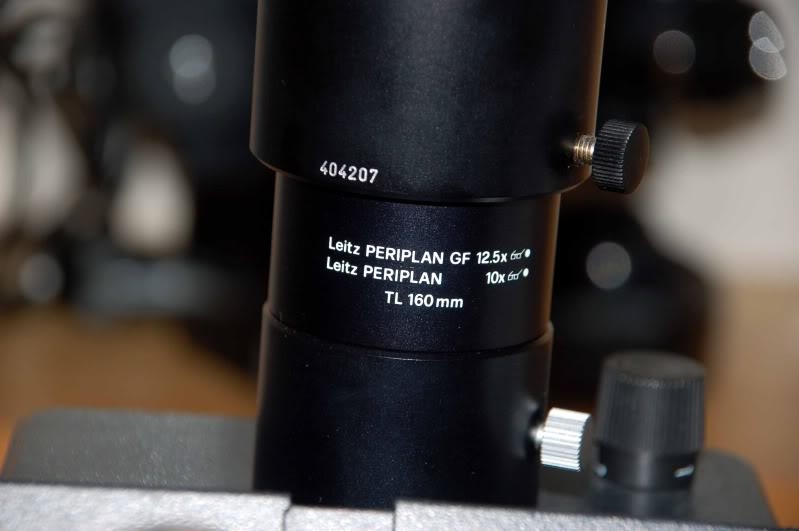

Hier noch die Aufschrift auf dem untersten Teil ( in dem sich aber keine Optik befindet ):

Herzliche Grüße
Peter

Nomarski · August 07, 2009, 22:59:16 NACHMITTAGS

Hallo Peter,

kannst du den Ring mit dem Kamera-Bajonett nicht abschrauben, es könnte ein T2-Adapter sein,
der Anschluß des Systems steht oft auf de Stirnseite.
Ich bin sogar ziemlich sicher, daß es einer ist!

Es könnte sich unter umständen um ein Contax-Bajonett handeln, aber T2-Adapter gibt es für diverse DSLRs.

VG
Bernd

P.S.:In den unteren Stutzen, der bei dir keine Optik hat, gehört wohl das Okular. Und zwar das, was aufgedruckt ist. Die Optik dazwischen wirkt wohl als Objektiv für die Aufsetzkamera.

Peter V. · August 07, 2009, 23:08:12 NACHMITTAGS

Hallo Bernd,

er war mit dreri Madenschrauben an einer Ringschwalbe fixiert, die ich dank dieses senstaionell guten Schraubendrehersets ( kann ich jedem Mikroskopbastler nur empfehlen, ungleich besser ( feiner, exakter ) als all das "Baumarktzeug" Ebay. Nr. 390074090904 - ich bin nicht der Verkäufer! ) problemlos lösen konnte.

Unten steht:

T-MD Japan

Herzliche Grüße
Peter

Nomarski · August 07, 2009, 23:11:03 NACHMITTAGS

Dann ist es Minolta-MD-Bajonett!

Steck den Bajonettring wieder drauf, zieh die Madenschrauben los und dreh dann den Ring ab!

Der Fingerabrduck muß auch noch schnell weg, sonst gibt es wieder Mecker!

Jedenfalls kannst du dann eine digitale Spiegelreflex von Canon oder Nikon mit dem zugehörigen T2-Adapter ansetzen und damit Mikroaufnahmen machen.

Peter V. · August 07, 2009, 23:14:21 NACHMITTAGS

Zitat von: Nomarski in August 07, 2009, 23:11:03 NACHMITTAGS
Dann ist es Minolta-MD-Bajonett!

Steck den Bajonettring wieder drauf, zieh die Madenschrauben los und dreh dann den Ring ab!

?

Wer - wie - was ... wieso - weshlab - warum?

Die drei Madenschrauben fixieren einfach nur den Bajonettring auf dem Bauteil mit der Optik. Da läßt sich weiter nichts zerlegen....

ZitatDer Fingerabrduck muß auch noch schnell weg, sonst gibt es wieder Mecker!

Habe ich auf dem Foto auch gesehen und das Gleiche gedacht!!!

Herzliche Grüße
Peter

Nomarski · August 07, 2009, 23:16:53 NACHMITTAGS

Der Ring mit der Kerbe, in den die 3 Madenschrauben greifen, läßt sich abdrehen!
Darunter sitzt das T2-Gewinde!

Wenn der zu fest sitzt, probier es mit einem dünnen Keilriemen.
Auf jeden Fall nicht mit der Rohrzange, sonst sieht es da schlimmer aus wie auf der Linse jetzt.

Peter V. · August 07, 2009, 23:19:31 NACHMITTAGS

Mooooooooment!!!! Foto zur Klärung folgt in wenigen Minuten....

Eckhard · August 07, 2009, 23:21:06 NACHMITTAGS

ZitatMooooooooment!!!!

Das ist ja besser als ein Krimi hier

Gruss
Eckhard

Nomarski · August 07, 2009, 23:23:48 NACHMITTAGS

Jetzt ist erstmal Bastelstunde!

Peter V. · August 07, 2009, 23:26:23 NACHMITTAGS

Guten Abend Ecki!!!!

...Geduld!!!!

Rolf-Dieter Müller · August 07, 2009, 23:27:54 NACHMITTAGS

Zitat von: Eckhard in August 07, 2009, 23:21:06 NACHMITTAGS
ZitatMooooooooment!!!!
Das ist ja besser als ein Krimi hier
Gruss
Eckhard

Wahrscheinlich gibt es als Auflösung heute Nacht noch die ersten DSLR-Bilder, aber so lange bleibe ich nicht auf.

Gruß
Rolf-Dieter

Peter V. · August 07, 2009, 23:28:15 NACHMITTAGS

So - wat nu?

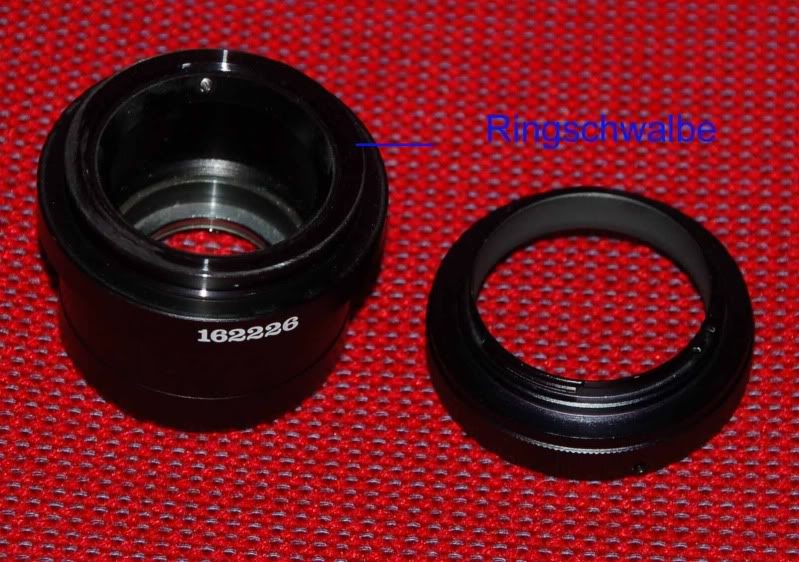

Links das "Teil" mit der Optik, oben mit Schwalbenschwanz.
Rechts der darauf sitzende ( oder gesessen habende ) Bajonettadapter.

Da läßt sich nichts mehr zerlegen....

Herzliche Grüße
Peter

Peter V. · August 07, 2009, 23:30:17 NACHMITTAGS

Ja, Hallo Rolf-Dieter!

Du auch hier?

Ich weiß nicht, ob das mit den Bildern etwas wird. habe hier zwar eine Nikon D50, aber einen Nikon-Adapter werde ich mir heute Nacht nicht mehr zurechtdengeln können....

Außer, dass Bernd noch etwas einfiele....Tesa...Sekundenkleber....Schraubzwingen hätte ich jeenfalls!

Herzliche Grüße
Peter

Nomarski · August 07, 2009, 23:33:57 NACHMITTAGS

Guten Abend, Rolf-Dieter,

Zu Peter:
Also der Schwalbenring läßt sich abschauben, wenn ihn nicht so ein Töffel festgeklebt hat.
Dann läßt sich auch ein Nikon-T2-Adapter draufdrehen. Oder du schraubst bei dem den Gewindeeinsatz raus und steckst das Nikonbajonett drauf.

VG
Bernd

P.S: Ach, was ist der helle Fleck im Tubus? Eine Schraube???

Peter V. · August 07, 2009, 23:37:53 NACHMITTAGS

Hallo!

Habe gerade innen noch eine Madenschraube entdeckt, wie ofensichtlich den ( aufgeschraubten? ) Schwalbenschwanzring finxiert. Nach Entfernen der Made ( schade! ) lkäßt sich aber der Schwalbenschwanz nicht abdrehen, leider mangelt es mir an meinem momentanen Aufenthaltsort an Keilriemen ( hab ich sonst natürlich immer dabei! )
Mal schauen, müßte ja auch im Schraubstock gehen....

Herzliche Grüße
Peter
