LED Beleuchtung Eigenbau Standard 14

siporax · Juni 05, 2013, 13:44:36 NACHMITTAGS

Hallo

Möchte nun mal eine LED Beleuchtung umsetzen als Eigenbau an einem Zeiss Standard 14.

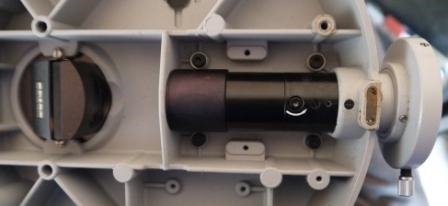

Habe einmal die Version 1 mit der Lampe mit Spiegel im Fuß.
Und die andere Version 2 mit Drehknopf am Fuß.
Denke dei Version 1 ist besser geeignet für den Umbau dafür oder ?

Wichtigste Frage am Anfang ist für mich:Was ist momentan 2013 die geeigneste LED dafür ?
Da die Entwicklung doch sehr schnell voran gegangen ist in den letzten 2 Jahren in der LED Technik.

Zugleich braucht man eine Steuerung dazu was kann man da nehmen ?
(Gehäuse muß nicht dabei sein) Platine oder Bausatz würde reichen.

the_playstation · Juni 05, 2013, 19:21:27 NACHMITTAGS

Hallo,

So stark ist die Entwicklung nun auch nicht vorrangegangen.
Wesentlich ist die Leuchtdichte. Je mehr Lumen pro Quadratmilimeter, um so besser.
Sie muß also nicht besonders groß sein oder viel Watt verbrauchen. 2-5 Watt sollten genügen.

Detlef Kramer · Juni 05, 2013, 22:54:56 NACHMITTAGS

Hallo,

CreeXM-L T6 auf Star. Z. B. bei LED-TECH.DE

Detlef

reblaus · Juni 05, 2013, 23:42:19 NACHMITTAGS

Hallo -

ich möchte Detlefs Rat stark unterstreichen, und zwar weniger wegen der hohen Lichtleistung dieser LED, sondern wegen deren Emittergröße, die den klassischen Wendeln der alten Glühlampen entspricht - auf welche die gesamte Beleuchtungsoptik der Standards berechnet ist.

Gruß

Rolf

Nomarski · Juni 05, 2013, 23:57:42 NACHMITTAGS

Hallo,

man kann auch die Cree XM-L U2 auf der Kupferkernplatine nehmen. Die gibt sogar noch ein paar Lumen mehr ab.

VG
Bernd

the_playstation · Juni 06, 2013, 00:09:44 VORMITTAG

Zitat von: Nomarski in Juni 05, 2013, 23:57:42 NACHMITTAGS
Hallo,

man kann auch die Cree XM-L U2 auf der Kupferkernplatine nehmen. Die gibt sogar noch ein paar Lumen mehr ab.

VG
Bernd

Hallo Bernd,
Die ist auch mein Favorit.
Habe von dem Typ 6x verbaut.

Läßt sich auch sehr gut adaptieren und auf passende Kühlkörper kleben oder schrauben.

Liebe Grüße Jorrit

Nomarski · Juni 06, 2013, 00:20:13 VORMITTAG

Hallo Jorrit,

ich sehe schon: Da hat jemand Ahnung von der Materie.

Viele Grüße
Bernd

the_playstation · Juni 06, 2013, 00:48:57 VORMITTAG

Danke für das Lob Bernd,

leider bin Ich auf dem Gebiet der Mikroskope aber noch ein ziemlicher Anfänger.
Aber nach und nach mache Ich Fortschritte.

Mein "Anfängereindruck":
Was mir bei der Mikroskopie bisher am stärksten aufgefallen ist, ist die Wchtigkeit
einer optimalen Beleuchtung.
Wenn Ich z.B. ein KF2 mit einem CZ 1,2 Kondensor + Köhlerbeleuchtung vergleiche.
Oder ein dejustiertes System mit einem justierten.

Das ist weitaus entscheidender als z.B. die Wahl eines Apos oder Neofluars.
Nur bei optimaler Beleuchtung erkenne Ich die Vorteile.
Das ist zumindest mein "Anfängereindruck".

Ich hoffe, das war jetzt nicht zu offtopic.

Liebe Grüße Jorrit.

siporax · Juni 06, 2013, 01:23:50 VORMITTAG

So habe mir mal die Cree XM-L U2 angesehen.
Sind 2 Watt wirklich ausreichend für das Mikroskop ?
Die Kupferplatine hat bastelpotenzial

knipser009 · Juni 06, 2013, 01:33:11 VORMITTAG

Zitat von: siporax in Juni 06, 2013, 01:23:50 VORMITTAG
Sind 2 Watt wirklich ausreichend für das Mikroskop ?

hallo

das reicht bei weitem.
Beide angeführten LEDs sind für max 3000 mA ausgelegt - benutzt werden idR nur bis 700-800 mA bei der einfachen Durchlichtmikroskopie.

siporax · Juni 06, 2013, 07:31:34 VORMITTAG

Okay dan habi ich ja schon meine LED gefunden

Jetzt zum Einbauort im Mikroskop.

Ist es besser am Flansch einen Adapter zu Bauen un die Led anzubringen.
Oder lieber direkt vor dem Spiegel?

Nomarski · Juni 06, 2013, 08:42:51 VORMITTAG

Zitat von: siporax in Juni 06, 2013, 07:31:34 VORMITTAG
Okay dan habi ich ja schon meine LED gefunden

Jetzt zum Einbauort im Mikroskop.

Ist es besser am Flansch einen Adapter zu Bauen un die Led anzubringen.
Oder lieber direkt vor dem Spiegel?

Hör mal, die LED gehört in das Lampenhaus und zwar in den Brennpunkt des Kollektors. Wo hast du denn das gelassen?

Nomarski · Juni 06, 2013, 08:49:05 VORMITTAG

Hallo Jorrit,

ZitatMein "Anfängereindruck":
Was mir bei der Mikroskopie bisher am stärksten aufgefallen ist, ist die Wchtigkeit
einer optimalen Beleuchtung.
Wenn Ich z.B. ein KF2 mit einem CZ 1,2 Kondensor + Köhlerbeleuchtung vergleiche.
Oder ein dejustiertes System mit einem justierten.

Das ist weitaus entscheidender als z.B. die Wahl eines Apos oder Neofluars.
Nur bei optimaler Beleuchtung erkenne Ich die Vorteile.
Das ist zumindest mein "Anfängereindruck".

Ich hoffe, das war jetzt nicht zu offtopic.

Nein, war es nicht.

Viele Grüße
Bernd

siporax · Juni 06, 2013, 09:18:44 VORMITTAG

Das Lampenhaus war leider nicht dabei.
Wollte dies mal umbauen zum Probieren wie der unterschied ist.
Ist auch nur eine Ersatzfuß mein anderes Zeiss hat 12V 10Watt.

Detlef Kramer · Juni 06, 2013, 18:49:18 NACHMITTAGS

Hallo,

Bernds Tipp:

Zitatman kann auch die Cree XM-L U2 auf der Kupferkernplatine nehmen. Die gibt sogar noch ein paar Lumen mehr ab

Ich habe die auch einmal verbaut. Die ist Klasse, aber halt etwas teuerer, was den kleinen Vorteil relativiert.

Herzliche Grüße und viel Erfolg,

Detlef
