LED Beleuchtung Eigenbau Standard 14

Begonnen von siporax, Juni 05, 2013, 13:44:36 NACHMITTAGS

Vorheriges Thema - Nächstes Thema

siporax

So habe mal die Buchsen versetzt,lies mir irgendwie keine Ruhe  ;D


Im Übrigen wie nennen Sich diese Kappen für die Löcher zu verschliesen?
Habe mal vorerst die Schrauben eingesetzt.




Hier mal der 12V Eingang,da ist diesmal mehr Platz. ;D

the_playstation

Hallo Thomas.
Da gebe Ich Dir 100% Recht.Daher auch mein Glücksgriff mit dem "Kupferrohr".
Hat guten Köntakt nach Aussen.
Vorne habe Ich bei der LED noch ein kleines massives Stück eingesetzt,
um den Wärmeübergang von der kleinen LED Kupferplatte zum "Kupferrohr"
zu verbessern. Sieht halt nicht so professionell aus.
Funktioniert aber prima.
Bei meinem KF2 hatte eine Kupferendmuffe exakt die richtigen Abmessungen.
Ich mache mal ein Bild vom KF2 Fuß.

siporax:
Bernd (Nomarski) hat es schon gesagt. Blindstopfen.

Liebe Grüße Jorrit.
Die Realität wird bestimmt durch den Betrachter.

Nomarski

Moin die Runde,

da der Siphonfrax Einsicht zeigt, noch ein paar Tipps:
Die Buchsen für den Stromausgang sind nun eindeutig besser gelegen. Ich hätte sie zwar horizontal gesetzt, ist aber Geschmacksache.
Die normalen Bananenbuchsen (Telefonbuchsen) sind für sowas günstiger, weil man sie dichter zusammensetzen kann. Und zwar im Abstand von 13mm, damit der Originalstecker von der Leuchte 60 dort reinpasst. Dessen Kabel hätte also erhalten bleiben können.
Für den Stromeingang wäre eine Bohrung für eine Rundbuchse günstiger. Diese entweder neben den Ausgangsbuchsen oder auf der anderen Seite. Die Beschriftung mit LED und 12V könnte man sich dann auch sparen, da es gar nicht anders anzustöpseln ginge.
Für die nun leider fehlgebohrten Löcher gibt es auch elegantere Verschlußstopfen, die nicht so weit überstehen. Aber man könnte aus der Not noch eine Tugend machen und darüber über spezielle Adapterbolzen die Platine vernünftig befestigen, damit sie nicht so fliegend in der Gegend hängt.

Für den hauseigenen Gebrauch wäre das sicher so OK, schließlich ist auch jeder für das, was er an seinen Geräten veranstaltet, selbst verantwortlich. Es ist nur so, daß solche Modifikationen für einen Wiederverkauf dann etwas hinderlich sind und sich dann auf entsprechende Abschläge einstellen muß. Daher wäre es von vornherein günstiger gewesen, die Steuerung in einer separaten Box unterzubringen, so daß man diese im Zweifelsfalle noch an anderen Gerätschaften verwenden kann.

VG
Bernd

siporax

#48
Hallo
Danke für die Ratschläge.

Das hier gezeigte Mikroskop war ein Defektes aus Ebay.
Die Halogenbeleuchtung mit Grundplatte ist noch original und unberührt vorhanden.
Sonst hätte ich das garnicht gemacht.
Also 100% Rückbau möglich.

Auch bei der Lampe ist es änlich,das Originale Kabel habe ich noch (mit Stecker).
Das kann mann wieder so herstellen damit.
Nur ist es halt dann 20cm kürtzer wie es orginal war.

Die Platine ist nicht lose sondern verklebt und damit auch fest.
Löcher waren leider nicht in der Platine für eine Befestigung.

Gruß Andreas

P.S.Blindkappen in grau sind Bestellt.

the_playstation

Super Andreas.

Wobei Ich immer etwas vorsichtig mit dem Bohren neuer Löcher wäre.
Nicht, daß dein Mikroskop bald wie ein schweizer Käse aussieht. ;)

Ich lasse mir sehr viel Zeit und überlege 3x, was Ich wo am Mikroskop verändere.
Am liebsten gar nichts.

Beim KF2 z.B. habe Ich den Elektronik-Trafo-Poti-Block entfernt.
Alles andere ist unverändert.
Das KF2 (und auch meine CZJ und CZW Standard Mikroskope) lassen sich 100% wieder technisch
wie vom Aussehen in den Urzustand versetzen.

Schwer war es beim CZW Standard mit Lucigen-Beleuchtung.

Liebe Grüße Jorrit.
Die Realität wird bestimmt durch den Betrachter.

siporax

So habe mal wieder weiter gemacht.
Habe nun das Drehteil endlich bekommen (Danke an das Forum Mitglied der mir geholfen hat dabei ) ;)




Möchte das Mikroskop auf eine PVC Platte Motieren um einen Sicheren Stand zu haben.
Da ja die original Platte über 80€ kostet das ist mir für den Zweck zuviel !

the_playstation

Hallo,

Wow. Das gedrehte Werkstück sieht super aus.
Ich bin gerade am aufrüsten und habe mir eine kleine Modellbau-Drehbank gegönnt.
Dann kann Ich mir auch so chicke "Fassungen" bzw Halterungen drehen. :)
Ist aber eher eine "optische" bzw "kosmetische" Überlegung.

Liebe Grüße Jorrit.
Die Realität wird bestimmt durch den Betrachter.

siporax

Das Led Licht habe ich mal ausprobiert macht ganz schön Hell das Teil !
Morgen kommt die PVC platte drann als unterbau.
Dannach muss noch alles eingestellt und justiert werden.
Bin schon gespannt wie der unterschied sein wird gegenüber der Halogen Licht  ;D

Nomarski

#53
ZitatDas Led Licht habe ich mal ausprobiert macht ganz schön Hell das Teil !
Morgen kommt die PVC platte drann als unterbau.
Mensch, da mußt du aber aufpassen, daß du von dem PVC nicht geblendet wirst! ;D

@Jorrit:
ZitatIch bin gerade am aufrüsten und habe mir eine kleine Modellbau-Drehbank gegönnt.
Dann kann Ich mir auch so chicke "Fassungen" bzw Halterungen drehen. Smiley
Ich freue mich schon. :D ;D
VG Bernd

the_playstation

Hallo Bernd,

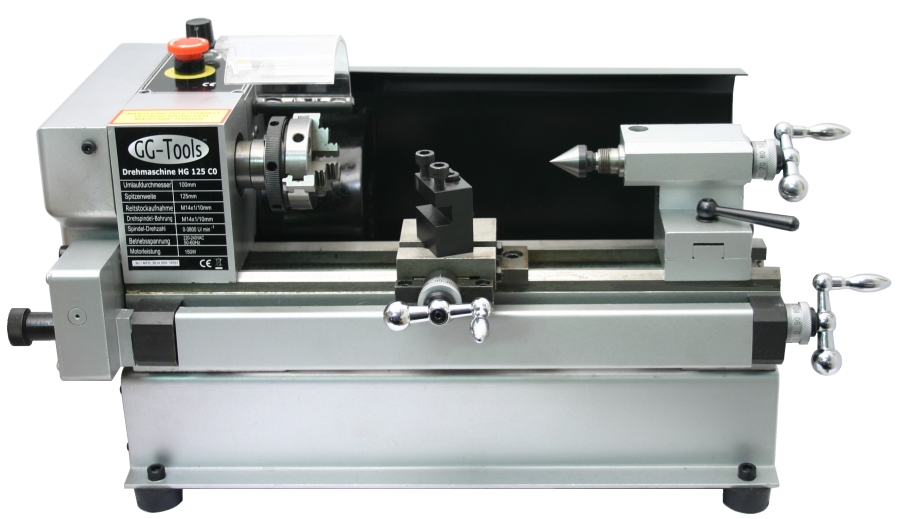

Ist eine GG-Tools HG125 Minidrehbank.
Habe nicht so viel Platz und wollte daher etwas kleineres:
http://www.gg-tools.de/_ebay%20Bilder/22510%20Drehmaschine%20C0%20399--.JPG

Liebe Grüße Jorrit.
Die Realität wird bestimmt durch den Betrachter.

Nomarski

Hallo Jorrit,

sieht doch nicht schlecht aus! So eine Taschendrehbank habe ich übrigens auch für Unterwegs. Damit habe ich auch mal angefangen.

Viele Grüße
Bernd

sepp222

Wo gibt es LEDs am besten 10 W mit Kupferplatte?   Und welche Farbe kalt-weiß oder warm-weiß?

Habe nirgends eine gefunden.

meine adr.  koehan2 ed gmx.de

the_playstation

Die Cree lm-x U2 max. 5V 3A = 15 Watt Eingangsleistung.
Ob jetzt 10Watt Lichtleistung herrauskommen, kann Ich Dir nicht sagen.

Aber gut kühlen!!!

Bernd,
Ja. Für den Anfang gar nicht schlecht.
Mit 13kg gerade noch portabel.
Und bestimmt als Schlittenmikrotom benutzbar oder?  :D ;D

Liebe Grüße Jorrit.
Die Realität wird bestimmt durch den Betrachter.

Nomarski

#58
Hallo Jorrit,

es gibt inzwischen schon wieder eine U3 mit noch mehr Lumen:
http://www.led-tech.de/de/High-Power-LEDs-Cree/CREE-XM-Serie/CREE-XM-L-U3-auf-Kupferkernplatine-LT-1943_120_170.html

Deswegen klebe ich meine LEDs auch nicht auf dem Kühlkörper, sondern schraube sie lieber fest. ;)

Wieso Schlittenmikrotom? Ist doch ein Rotationsmikrotom!  :D

Viele Grüße
Bernd

the_playstation

Hallo Bernd,
U3: Wow. Immer wider etwas Neues.
Zwar kein Quantensprung aber immerhin etwas.

Mikrotom:
Ich dachte jetzt an die Längsbewegung des Drehmeisselschlittens. ;)
Aber stimmt. Als Drehmikrotom vieleicht auch brauchbar. :)

Liebe Grüße Jorrit.
Die Realität wird bestimmt durch den Betrachter.
