Konsumerkamera als Mikroskopkamera für "Billigheimer"

[wilfried48]

Hallo Peter,

das Problem haber ich an meiner 424 nicht.

Ich hatte allerdings schon dieses Problem an einer anderen Digicam und da waren es die Akkus.
Obwohl die Akkus frisch geladen waren hat die Kamera schon nach kurzem Betrieb sich nicht mehr einschalten lassen. Die Akkus waren dabei aber noch eindeutig voll. Akkus haben nur eine Nennspannung von 1,2 V im Gegensatz zu 1,5 V bei Batterien. Manche Kameras reagieren empfindlich auf diese Spannung.

Bei der 424 gibt es im Menue Werkzeuge eine Einstellung auf die Batteriesorte: Alkali Batterie, NiMH Akku und
LiIon Akku. Steht das bei dir auf NiMH ?

Wenn nicht vermute ich hier die Ursache.

viele Grüsse
Wilfried

[Nomarski]

Hallo Wilfried,

Bei der 424 gibt es im Menue Werkzeuge eine Einstellung auf die Batteriesorte: Alkali Batterie, NiMH Akku und
LiIon Akku. Steht das bei dir auf NiMH ?

Gibt es überhaupt LiIon-Akkus in Form von Mignonzellen?

Viele Grüße
Bernd

[Peter V.]

Lieber Bernd

Die haltbarste Komponente ist und bleibt eben immer noch der Adapter, über den du dich und sicherlich noch einige andere hier totgelacht haben werdet.

Du verwechselst da etwas! Totgelacht wurde sich mal über eine Blitzadaption, aber nicht von mir         ( 'tschuldigung, Friede!!! ).

Nee, ernsthaft: Über welche Adaption sollte ich mich togelacht haben? Habe ich nicht! Im Gegenteil, wäre froh, wenn ich so etwas wie Du zusammenbauen könnte ( Du meinst doch vermutlich Deine 424-Adaption, oder? ).

Den Anschluß mit Kabel könnte ich natürlich auch mal vernwden, ich fürchte, dass das Batteriefachdeckelchen sonst nicht lange durchhält.

Eneloops sind eine spezielle Form von NiMH-Akkus, angeblich ohne nennenswerte Spontanentladung. Letztlich aber auch nur  NiMHs.

@ WIlfried: Ja, steht auf NiMH.



Herzliche Grüße
Peter

[Nomarski]

Lieber Peter,

weder Kameraadaption noch Blitzadaption (wäre schön, wenn da bei der Rollei 424 auch was zu machen wäre..) kommen als solche mit aufs Bild, sind aber an der Aufnahmetechnik des Bildes beteiligt. Solange sie ihre Funktion erfüllen und man behaupten kann, daß ohne diese Hilfsmittel diese Aufnahme nie zustande kämen, gibt es eigentlich auch nichts darüber zu lachen.
Das Aussehen an sich wird eher vom Know-how an sich und den Fertigungsmöglichkeiten bestimmt. Der erste Aufbau ist oftmals der Perfekteste und ein Optimum kann erst erzielt werden, wenn auch damit gearbeitet wurde, um die eine oder andere Macke durch Nachbesserung noch auszubügeln. Aufwand und Nutzen sollten dazu auch noch im rechten Verhältnis zueinander stehen.

Was bei der Kamera Rollei 424 noch von Vorteil wäre, ist wenn nach dem Einschalten der 2-Sekunden-Auslöser und die Einstellung auf Unendlich erhalten bliebe. Alle anderen Parameter scheint die sich ja zu merken. Die Problematik mit den Rollei-Ringen haben wir nun schon behandelt. Auf andere Negativ-Kriterien bin ich bislang noch nicht gestoßen, dafür aber auf ein Positiv-Kriterium, nämlich daß ich mich nicht mehr mit einem Spiegelschlag bei kurzen Belichtungszeiten
rumärgern muß.

Viele Grüße
Bernd

P.S.:

Du verwechselst da etwas! Totgelacht wurde sich mal über eine Blitzadaption, aber nicht von mir         ( 'tschuldigung, Friede!!! ).

Bei der Geschichte von damals wurde leider etwas mißverstanden, was ich nun erst im nachhinein mitbekommen habe. Mich wundert es manchmal immer wieder, was für Belastungen den Schwachstellen am Mikroskop oft zugemutet werden. Man kennt es vom Versand, wenn irgenwelche Sachen mit verbogenen Schrauben, Achsen, Gewindehülsen, gebrochene Rahmen usw. ankommen. Kaputt geht immer einfacher als heile. Eine verbogene Welle wird eben nie wieder so rund laufen wie vorher und eine geklebte Stelle ist auch nicht mehr so belastbar wie massives Material. Und sowas sollte eben so gut es geht vermieden werden.

[Peter V.]

Lieber Bernd,

exakt so sehe ich es auch. Die alten Coolpixe merken sich übriegns noch viel weniger, aber schöner wäre es natürlich, wenn auch diese Einstellungen bei der Rollei erhalten blieben. Ein kleines Manko ist ( für mich ) das fehlende AV-Kabel, das man aber für unter 20 EUR bestellen kann. Leider ist es wohl kein "generisches" Kabel, sondern ein Rollei-Spezialkabel, das man nur über die Rollei-Website bekommt. Gerne hätte ich auch eine Dauerstromversorgung, vermutlich könnte man die aber auch mit einem Batteriedummy basteln.

Man muss schon sagen: Für 39 EUR ist die Leistung absolut o.k.

Und wer keine bewegten Objekte fotografiert und nicht stacken will, kommt tatsächlich auch mit der Freihand-Okularfotografie schon recht weit, vorausgesetzt, der Alkoholentzug-Tatterich hat einen nicht befallen.

Herzliche Grüße
Peter

[Nomarski]

Lieber Peter,

Gerne hätte ich auch eine Dauerstromversorgung, vermutlich könnte man die aber auch mit einem Batteriedummy basteln.

Ich habdawas, wohne allerdings etwas weiter weg.


Für Batteriefresser ohne Buchse für externe Stromversorgung habe ich mir mal diesen Adapter gebaut, die statt der Mignonzellen in das Batteriefach eingelegt werden. Ideal also, wenn man ohnehin eine Steckdose in der Nähe hat. Der einzige Nachteil wäre eben, daß in den Deckel des Batteriefaches ein kleiner Schlitz reingesägt werden muß, damit man das Kabel herausführen kann.

Viele Grüße
Bernd

[Peter V.]

Lieber Florian,

habe hier schon solche Dummies liegen, möchte damit meinen Canon Speedlite-Blitz betreiben.
Dafür benötige aber auch nur zwei, also sind noch zei übrig.

Herzliche Grüße
Peter

[Nomarski]

Lieber Florian,

habe hier schon solche Dummies liegen, möchte damit meinen Canon Speedlite-Blitz betreiben.
Dafür benötige aber auch nur zwei, also sind noch zei übrig.

Herzliche Grüße
Peter

Ich weiß zwar nicht, woher du im Moment den Florian gerade nimmst, aber fürs Blitzgerät hatte ich mir das mal gebaut. Nach Murphy's Gesetz stellen sich ausgerechnet immer dann die seltenen Tümpelfunde vor, wenn der Akku gerade leer am Ladegerät hängt...
So eine Digicam kann aber auf sowas schon empfinlich reagieren, wenn die Spannung etwas abweicht. Manche Modelle haben übrigens einen kleinen Schalter am Batteriefachdeckel. Dieser wird erst betätigt, wenn der Deckel geschlossen ist, ansonnsten springt die Kiste erst gar nicht an. Das könnte evtl. auch mit deinem Problem in Zusammenhang stehen.

VG
Bernd

P.S.: Und wozu denn überhaupt blitzen? Es geht doch auch ohne Blitz:

[wilfried48]

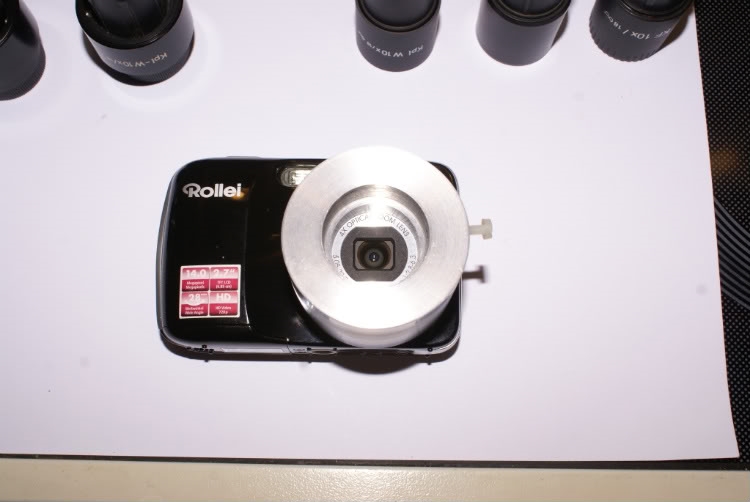

Das nächste Bild zeigt die Kamera mit aufgesetztem Adapter und maximal ausgefahrenem Objektiv im innern des Adapters:

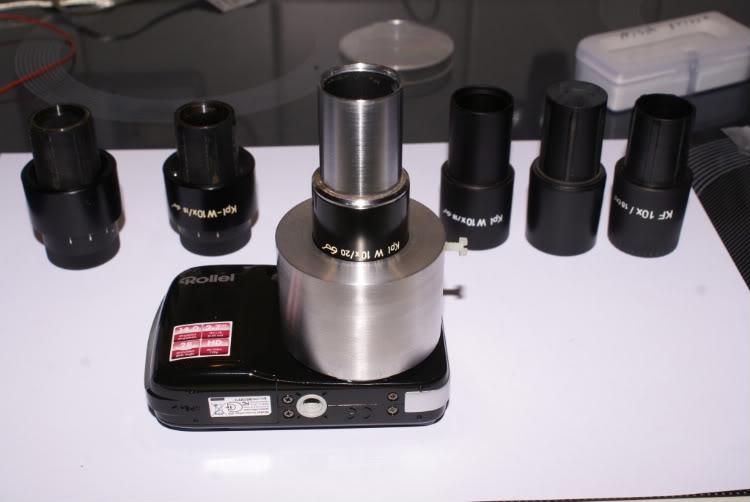

Das nächste Bild zeigt das Ganze mit aufgesetztem und festgeklemmten KPL 10W/20 Brille.


..........

Wenn die Nachfrage im forum entprechend gross wäre würde ich mal ein Angebot für die Fertigung für eine Sammelbestellung in der Werkstatt einholen in der wir von unserem Forschungsinstitut  aus mechanische Teile fertigen lassen.

Selbst wenn die Kamera nicht mehr zum Aktionspreis von 39.- Euro zu haben ist wird sie sicher immer unter 60.- Euro bleiben und ist damit ein echtes Schnäppchen für eine mikroskoptaugliche Kamera.
Interessenten für eine Adapter bitte ich um eine PN innerhalb der nächten 2 Wochen, damit ich die Stückzahl überblicken kann.

viele Grüsse
Wilfried

Hallo,
nach ca. 1 woche haben sich erst drei Interessenten für einen Adapter bei mir gemeldet. Da rentiert es sich natürlich nicht ein Angebot in einer Lohndreherei einzuholen.
Wenn es innerhalb der nächsten Woche nicht deutlich mehr Interessenten werden, werde ich versuchen, mit den bisherigen Interessenten eine individuelle Regelung herbeizuführen.
Richtwert: Für jeden von mir individuell gedrehten Adapter ein gesponsertes gemeinsames Abendessen für mich und meine "mikroskopiegeplagte" Frau  , also ca. 50.- Euro pro Adapter

viele Grüsse
Wilfried

P.S.:Die Rollei Compactline 203 gibt es bei Saturn immer noch für 49.- Euro

[Nomarski]

Und hier ist auch noch eine Lösung, die sogar noch im Preis niedriger ist als die Kamera selbst:

http://cgi.ebay.de/Universeller-Kameraadapter-Mikroskop-Kamera-Adapter-/190554406656?pt=Optik_Zubeh%C3%B6r&hash=item2c5ded7f00

VG
Bernd

[wilfried48]

Hallo,

da es die Rollei Compactline 302 bei uns im Saturn gerade um 37.- (in Worten siebenunddreissig !!!) Euro gibt
konnte ich mir nicht verkneifen diese auch noch auf die Eignung als Mikroskopiekamera zu testen. Sie hat den Chip und das Objektiv der 203 aber an Stelle des LiIon Akkus normale Mikronzellen so wie die 424 und ist ebenso wie diese beiden geeignet.
Vor allem konnte ich bei diesem Schnäppchenpreis mal riskieren sie aufzuschrauben um nachzusehen ob man einfach
den Blitz ausbauen und über ein längeres Eigenbau Kabel extern wieder ansteuern kann. Und siehe da, das Gehäuse lässt sich sehr leicht öffnen (ist alles geschraubt). Alles ist gut zugänglich, auch den elektrischen Auslöser könnte man anzapfen und einen Eigenbau Fernauslöser anlöten. Desgleichen  kann man eine externe Spannungversorgung (Netzteil) anlöten.

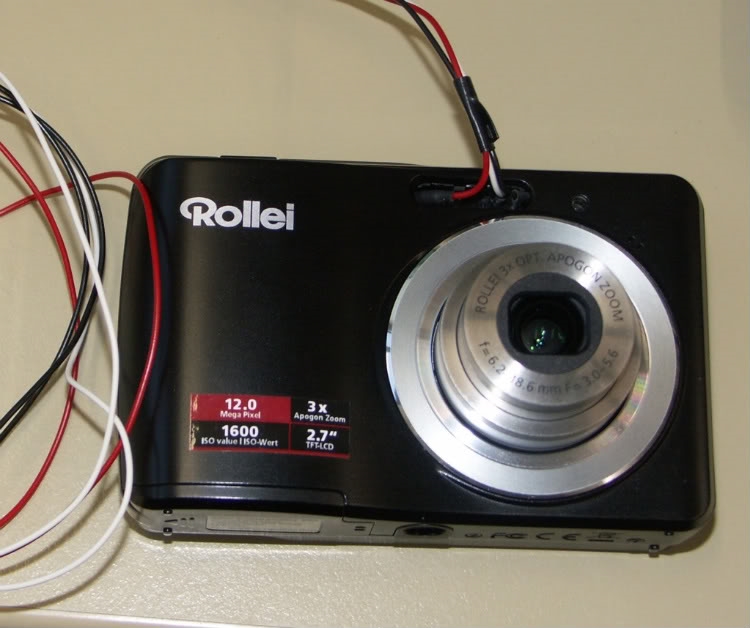

Mit entferntem Blitz und eingebautem Blitzkabel sieht das ganze dann so aus:

Durch die Blitzöffnung wäre auch noch Platz für ein Fernauslöser und ein Netzkabel.
Leider hat die vorhandene Blitzröhre einen Reflector fest angegossen und ist daher nicht durchsichtig so dass man sie schlecht vor eine Pilotlicht LED im Köhlerschen Beleuchtungsstrahlengang anbringen kann.
Beim Versuch sie freizulegen habe ich sie leider geschrottet. Ich habe aber schon ein paar durchsichtige uneingegossene Blitzröhren für Versuchszwecke bestellt (Centware).
Wenn die Kamera diese externe Blitzröhre ansteuern kann werde ich versuchen mit der Kamera einen geköhlerten Blitz mit Pilotlicht und Lichtsteuerung durch das Kameraobjektiv zu bauen.
Vorsicht, der Blitzkondensator im Kameragehäuse hat 350 V und 100 Mikrofarad und die Zündspannung auf dem weissen Kabel hat 3500 V. Also bitte nicht nachmachen ohne gute Elektronikkenntnisse und Entladen des Blitzkondensators nach Batterieentnahme (sonst unter Umständen Lebensgefahr !!)

viele Grüsse
Wilfried

[Nomarski]

Hallo Wilfried,

sind denn in den Blitzröhren auch die Zündspulen eingegossen? Ansonnsten sehe ich da wenig Chancen für eine Fernzündung, es sei denn, man opreriert diese aus der Kamera-Elektronik.

Ansonnsten warte ich die Preisentwicklung noch etwas ab, bei 19,- Euro werde ich vielleicht dann auch nochmal zuschlagen, sofern man dafür noch mehr Pixel und ein noch größeres Display dafür bekommt.

Viele Grüße
Bernd

[wilfried48]

sind denn in den Blitzröhren auch die Zündspulen eingegossen? Ansonnsten sehe ich da wenig Chancen für eine Fernzündung, es sei denn, man opreriert diese aus der Kamera-Elektronik.

Hallo Bernd,

ich sehe keinen physikalischen Grund warum man mit der in der Kamera eingebauten Elektronik nicht auch den Blitz über ein ca. 30 cm langes Kabel (mehr braucht man ja nicht) zünden kann.
In ein paar Tagen weiss ich mehr.

Gruss
Wilfried

[Nomarski]

Hallo Wilfried,

ich sehe keinen physikalischen Grund warum man mit der in der Kamera eingebauten Elektronik nicht auch den Blitz über ein ca. 30 cm langes Kabel (mehr braucht man ja nicht) zünden kann.
In ein paar Tagen weiss ich mehr.

Weil durch die Leitungslänge der Hochspannungsimpuls nicht mehr reichen würde, um den Blitz überhaupt oder wenigstens rechtzeitig zu zünden, daß es mit der Synchronisation zum Verschluß noch klappt.
Aber wenn es bei dir funktioniert, wäre es auf jeden Fall interessant.

Viele Grüße
Bernd

[wilfried48]

Hallo Bernd,

so die Blitzröhren sind heute angekommen und ich konnte es nicht verkneifen sofort loszulegen.

Da die Blitzröhren grösser sind als das Original in der Kamera musste ich mit der Zündelektrode ein bisschen herumexperimentieren um eine sichere Zündung hinzubekommen.

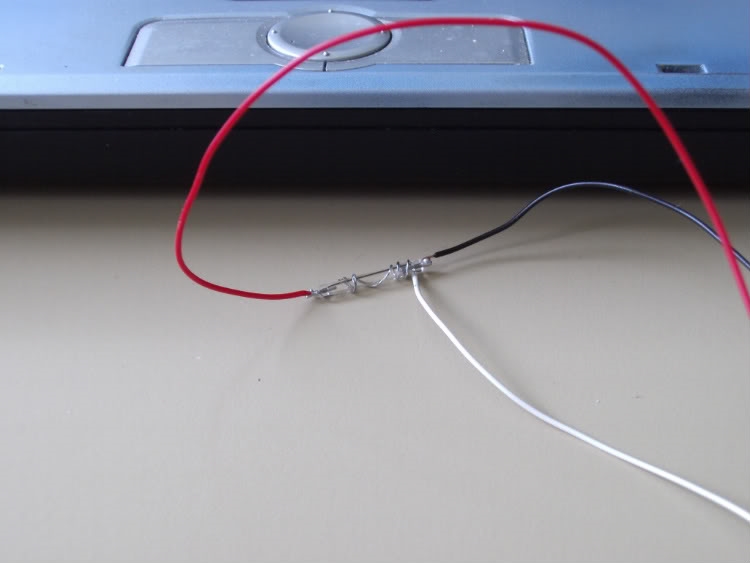

Das nächst Bild zeigt die provisorische Anordnung mit der Blitzröhre an einzelnen Kabeln mit 35 cm Länge geknipst mit der Stellung Blitz aus:

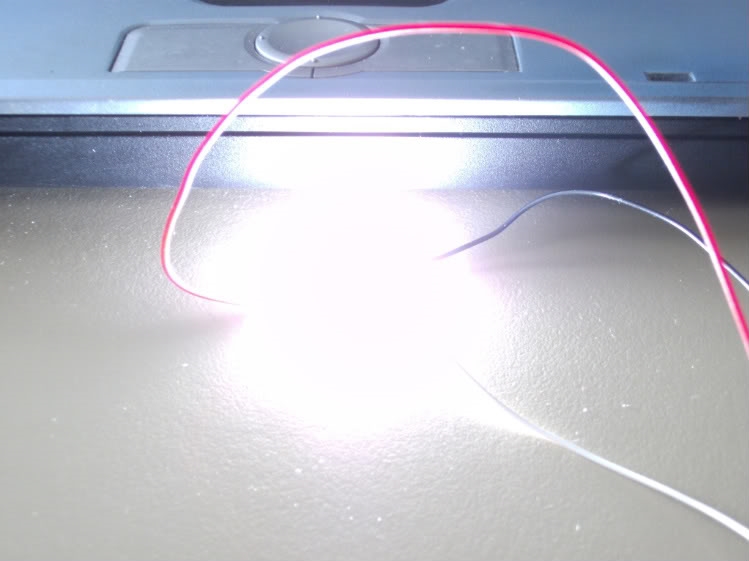

Das Nächste Bild zeigt das selbe mit Blitz an:


Du siehst also deine Bedenken gegen eine synchrone Zündung der Blitzröhre an dem langen Kabel
sind nicht eingetreten.

Jetzt kann der nächste Schritt beginnen, das Blitzrohr sauber vor eine Cree LED als Pilotlicht ein eine Mikroskopleuchte einzubauen.

viele Grüsse
Wilfried
